QM5 디젤 3대 부품 교체로 인젝션점검&배출가스제어장치 점검 수리해 보기

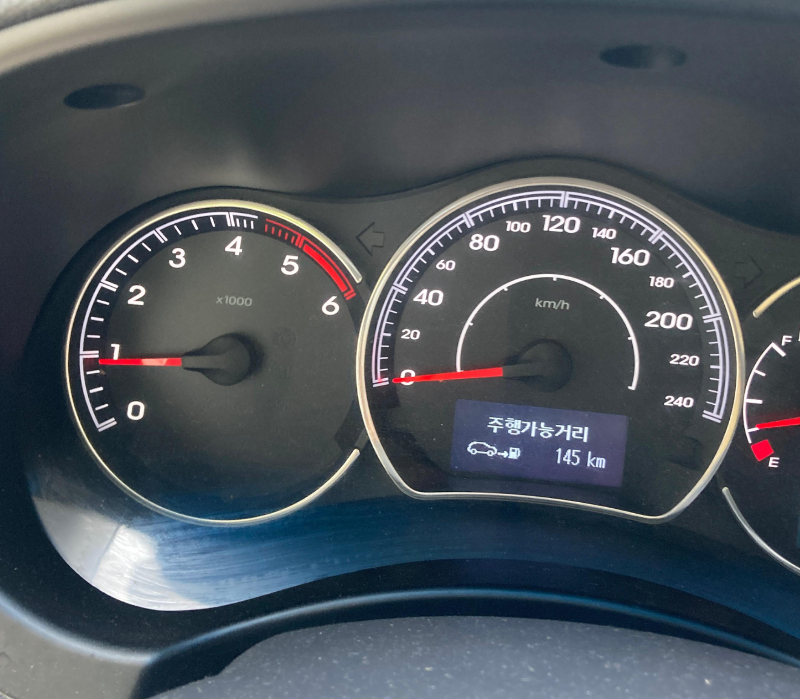

QM5 디젤 (뉴QM5 RE 2012년식)운행 중 갑자기 엔진체크 경고등과 고장 메시지가 나타납니다.

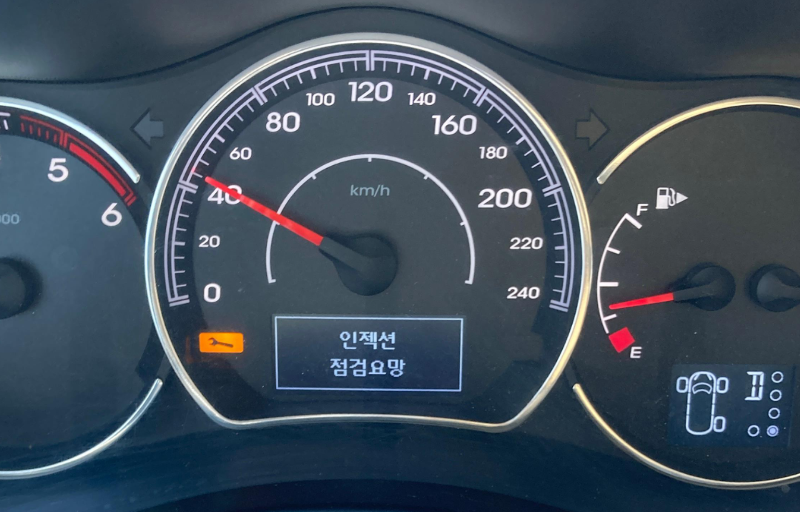

“인젝션 점검요망”

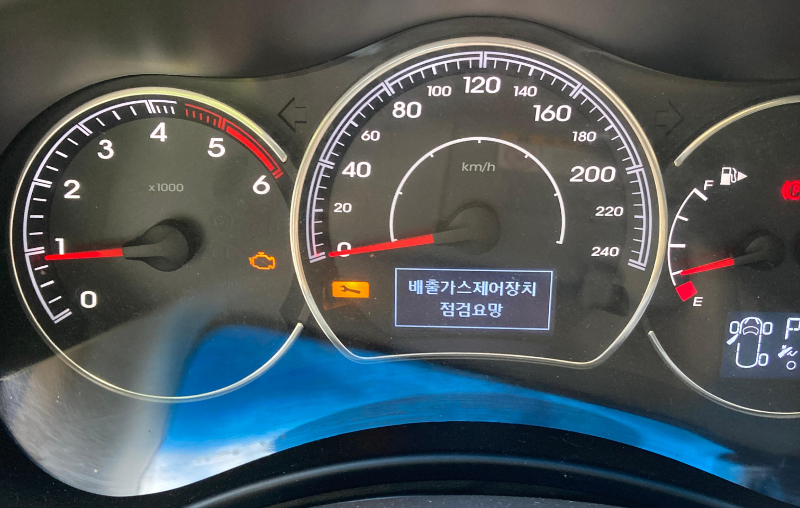

 “배출가스제어장치 점검요망”


OBD2 블루투스 스캐너로 고장 코드를 삭제한 후 얼마 후 다시 고장 메시지가 나타 납니다.

OBD2 스캐너 사용은 아래 글을 참고해 주세요.
난이네집 obd2 블루투스 스캐너 사용기-나니카 BT4.0

고장 코드 삭제 후  운행시 또 다시 고장 메시지가 나타납니다.

디젤 3대 부품 교환으로 문제를 해결하려 합니다.
3개 부품은 한번도 교환하지 않은 부품들 입니다.

부품 주문은 에스엠오토몰에서 주문했습니다.

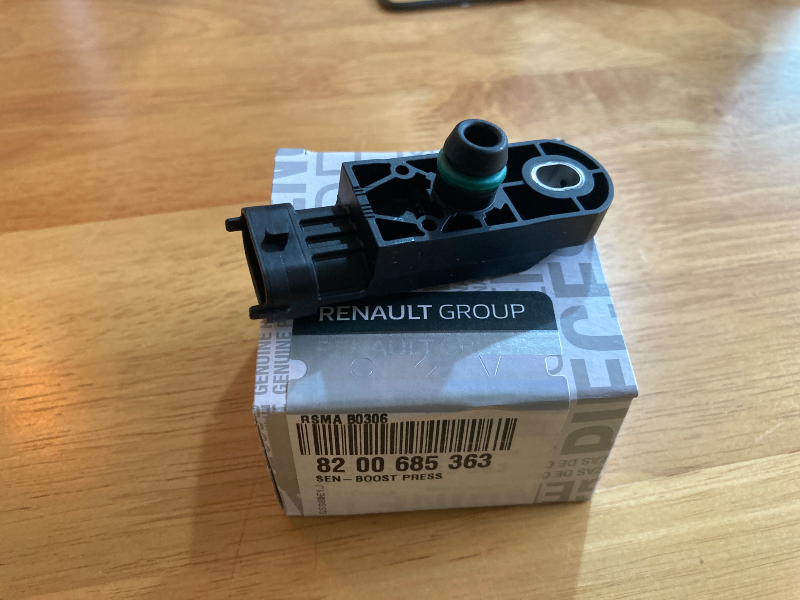

1) 엔진압력센서(디젤차량)
부품명:QM5/뉴QM5 엔진압력센서(디젤차량)
부품번호: 82 00 685 363 (sen-boost press)
가격: 45,100원

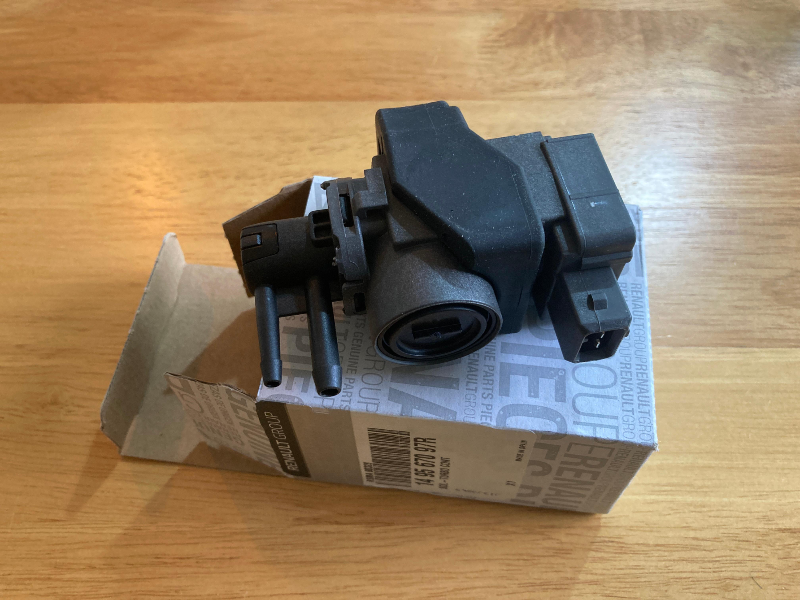

2) 터보 솔레노이드 어셈블리
부품명:QM5/뉴QM5 터보 솔레노이드 어셈블리
부품번호:14 95 670 97R (SOL-TURBO CONT)
가격: 45,100원


3) 솔레노이드 밸브(EGR)
부품명:뉴QM5 솔레노이드 밸브(EGR)
부품번호:82 00 762 162 (SOL-INTAKE FLAP CONT)
가격:  23,100원



첫번째, 엔진압력센서 교체 작업 합니다.

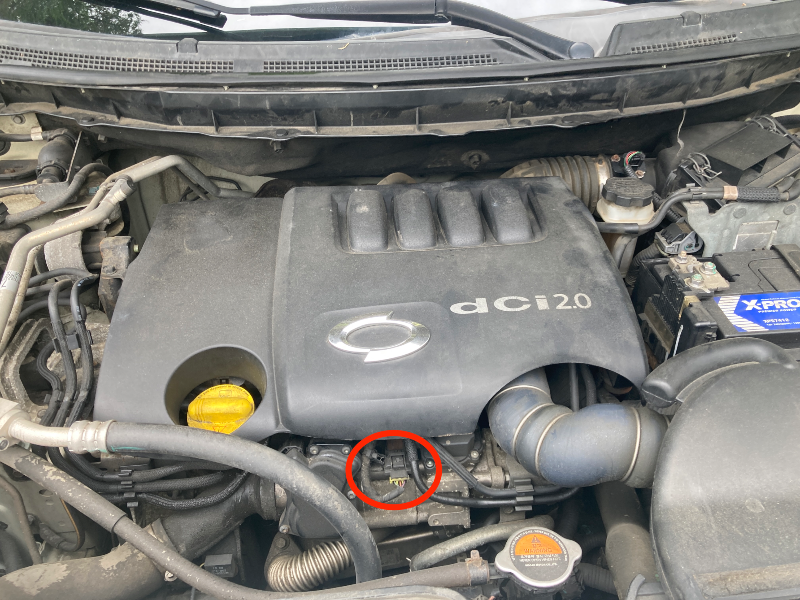

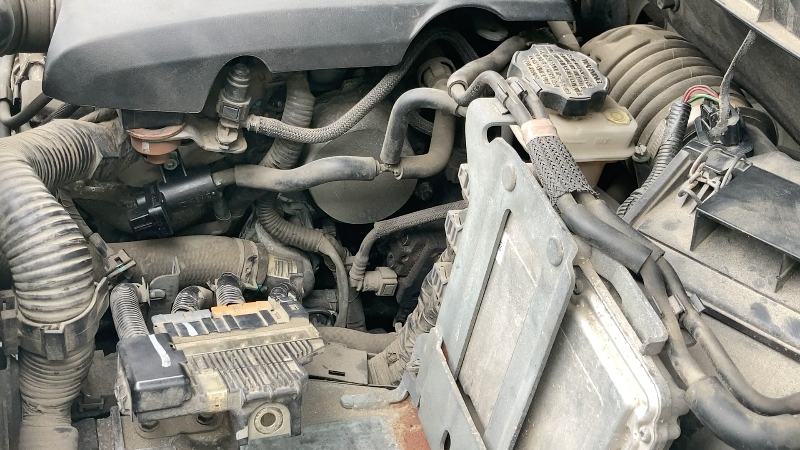

본넷 개방 후 엔진 커버 앞쪽에 보이는 것이 엔진압력센서 입니다.

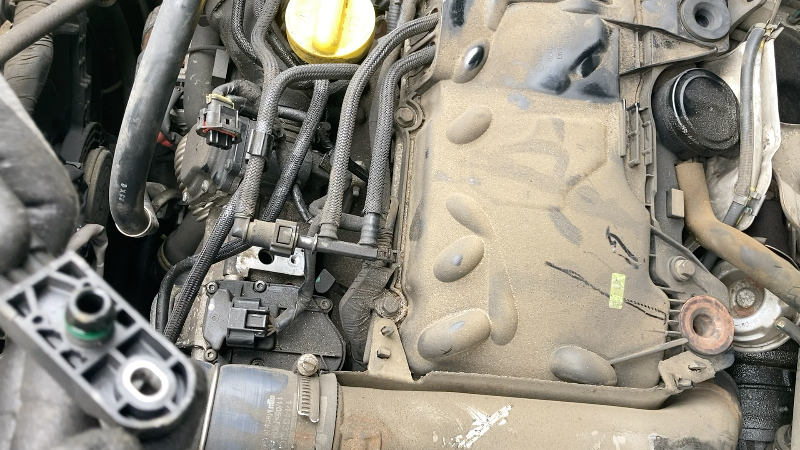

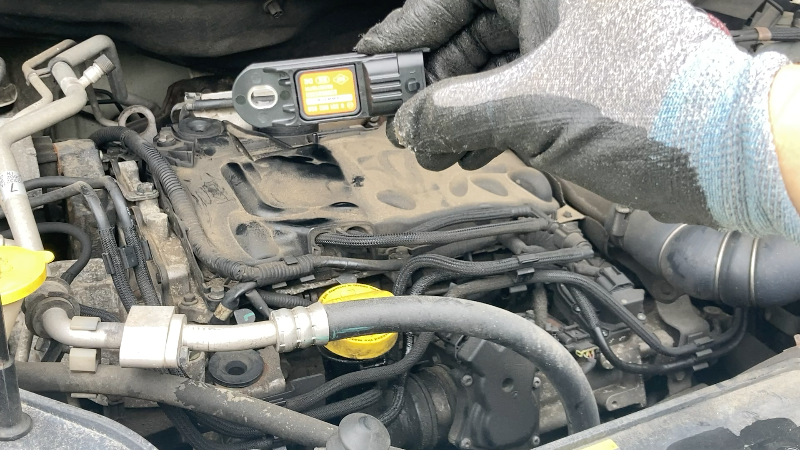

엔진커버를 제거합니다. 새로 교체할 부품 입니다.

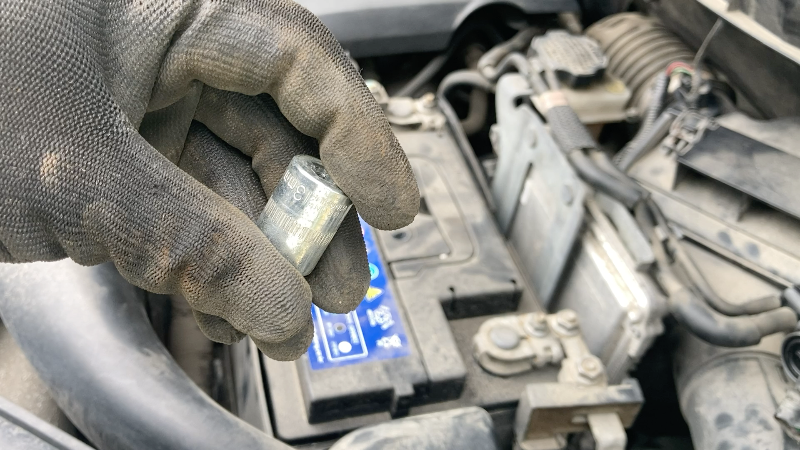

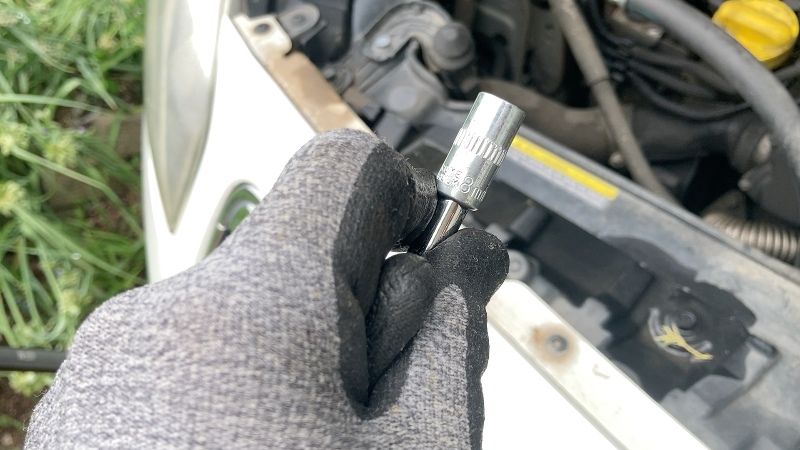

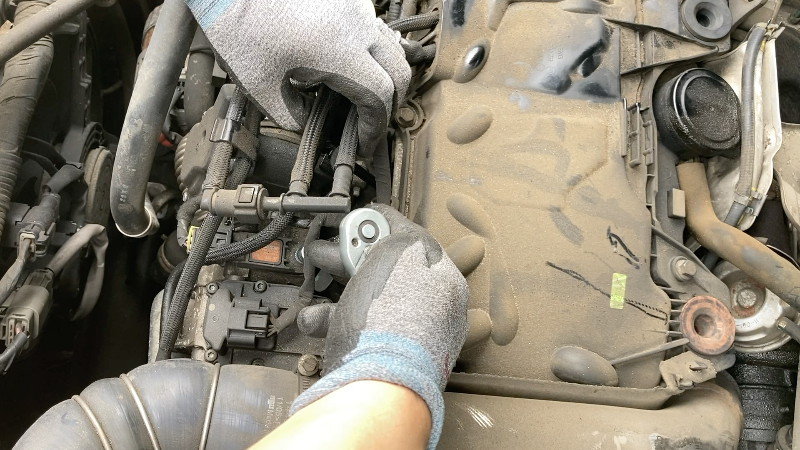

8mm 복스알이 필요 합니다.

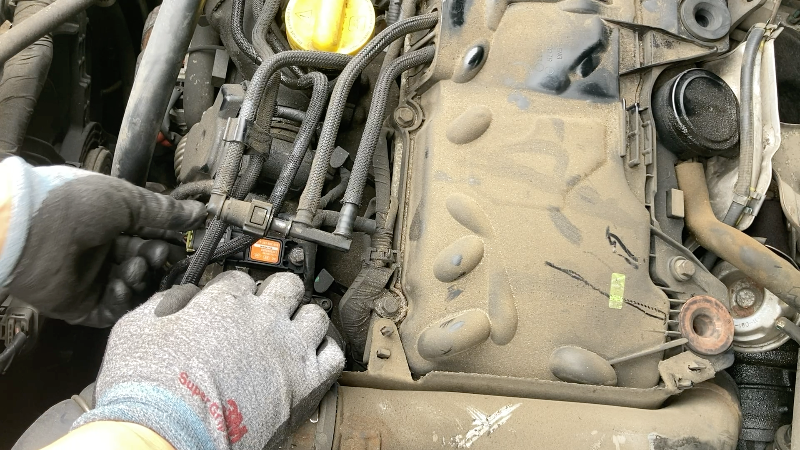

고정 볼트를 풀어주고, 커넥터를 분리 합니다.


커넥터에 튀어나온 부분을 누르면서 분리하면 됩니다.


엔진압력센서를 좌우로 가볍게 비틀면서 당겨 주면 쉽게 빠집니다.



조립은 분해의 역순.

새로운 부품을 구멍에 끼워 주고 볼트를 조여준 후 커넥터를 딸깍 소리날때까지 밀어주면 끝 입니다.



두번째 터보 솔레노이드 어셈블리 교체 작업 입니다.
셋 중 가장 크고 무게가 나갑니다.

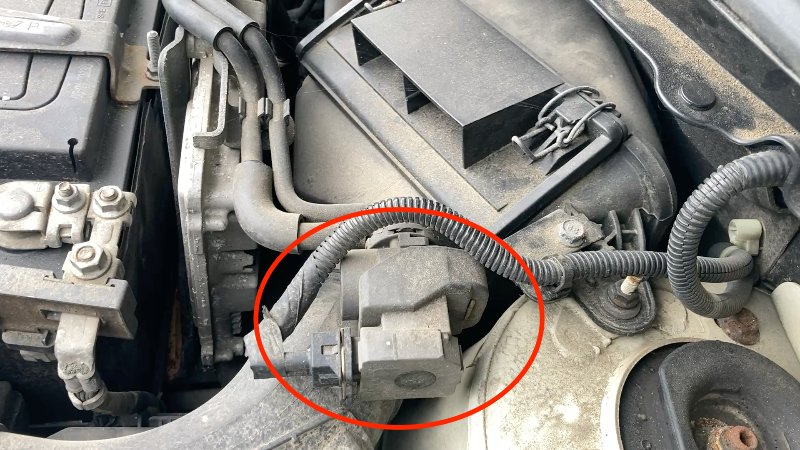

위치는 배터리, 에어클리너, 운전석 쇽업쇼버 마운트 중간에 위치해 있습니다.

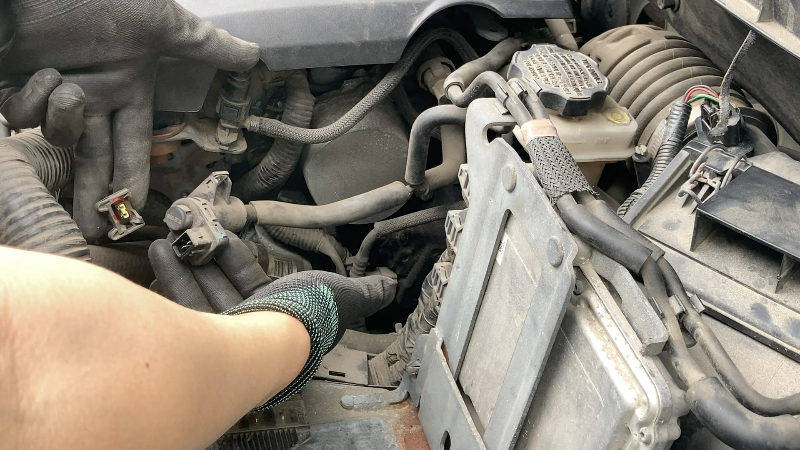

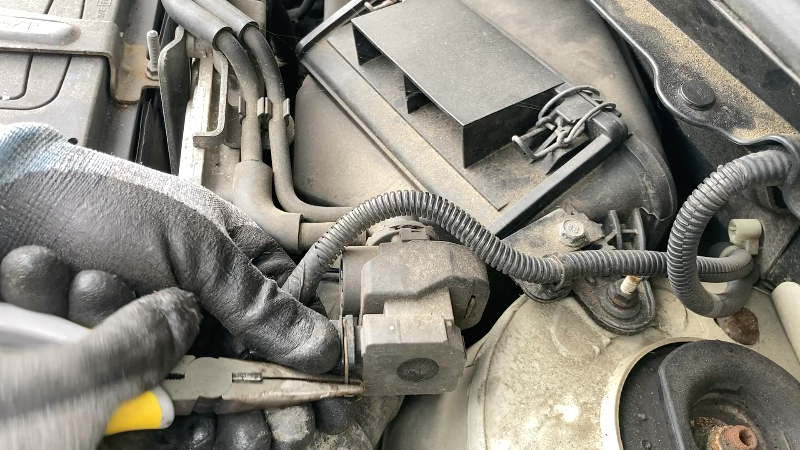

커넥터 분리를 위해 고정 핀을 먼저 제거 합니다.

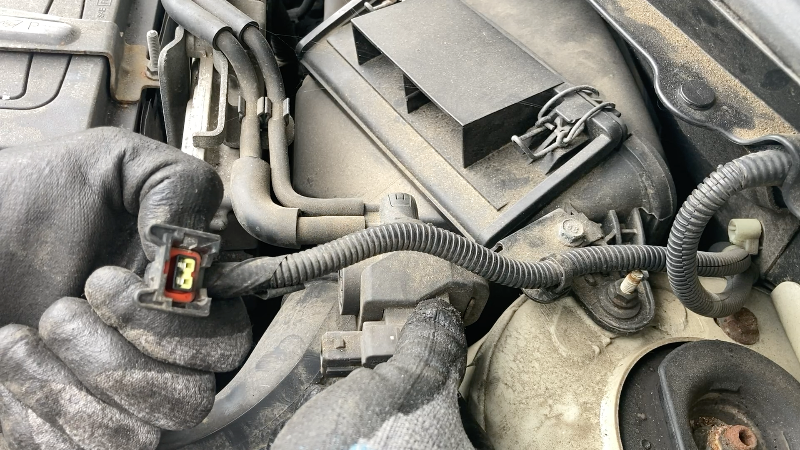

고정핀 제거 후 당겨 주면 커넥터가 분리가 됩니다.


두개의 고무밸브에 연결 되어 있습니다.
고무밸브가 찢어지거나 하진 않았는지 상태를 확인 하고, 터보 솔레노이드 어셈블리에 연결된 고무밸브를 분리합니다.

잘 빠지지 않는다면, 고무밸브를 하나씩 잡고 터보 솔레노이드 어셈블리를 좌우로 틀어주면서  분리하면 됩니다.


조립은 분해의 역순.

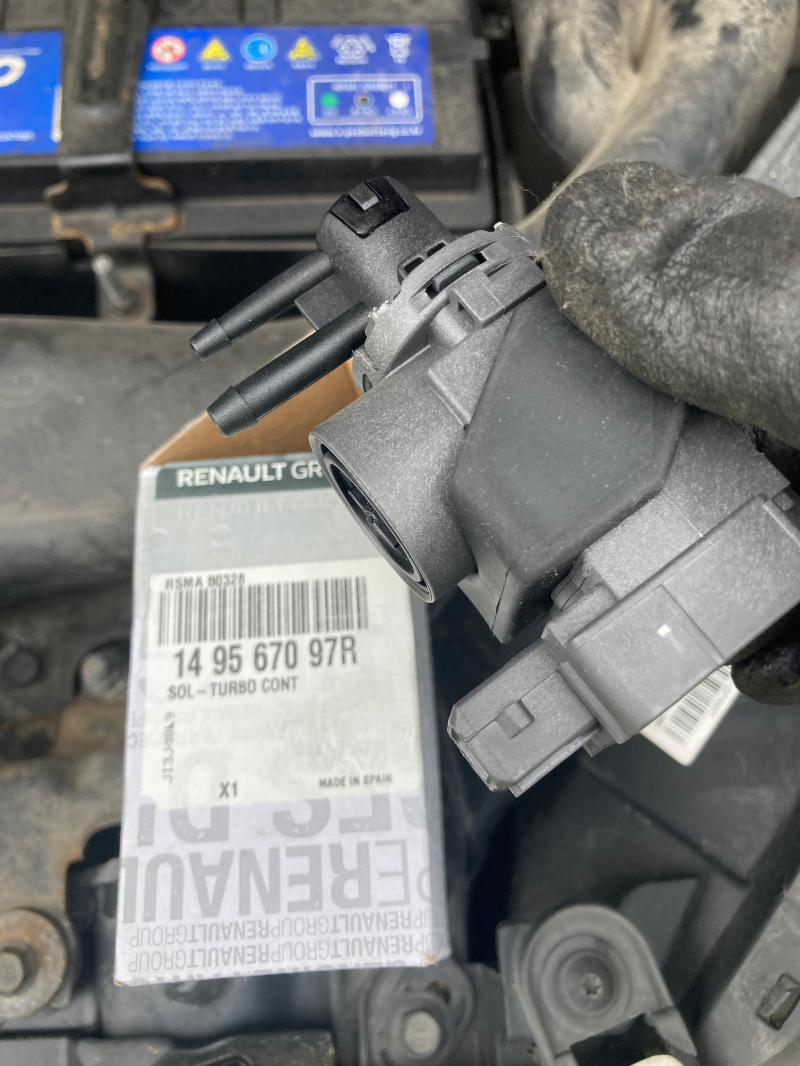

새로운 부품에 고무밸브 2개를 연결해 주고 커넥터 연결 후 고정핀으로 고정 해 주면 교체가 끝납니다.



솔레노이드 밸브(EGR) 부품 교체전에  obd2 블루투스 스캐너로 고장코드 삭제 후 운행해 봅니다.

한참 운행을 해도 고장 메시지는 나오지 않습니다.


마지막 부품도 교체해 봅니다.

세번째 솔레노이드 밸브(EGR) 입니다.
다른 부품들 보다 난이도 있습니다.

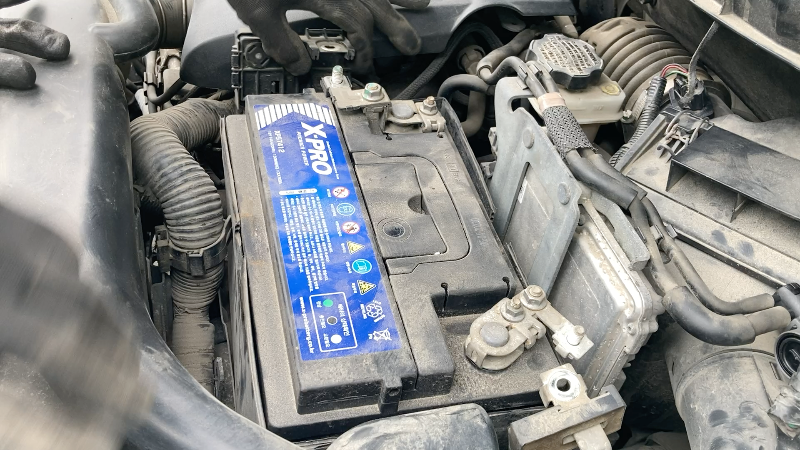

교체하기 위해서 배터리를 제거 해야 합니다.

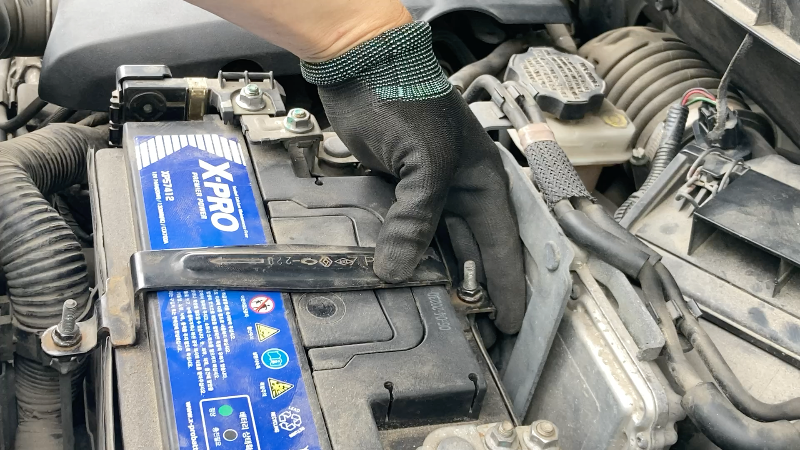

배터리 고정 브라켓 제거를 위해 10mm 롱복스 필요합니다.
없어서 10mm 스패너로 제거 합니다.



배터리 케이블 제거를 위해  13mm 복스알이 필요합니다.



배터리 단자 쪽이 아닌 양쪽 끝단 케이블 너트를 제거 합니다. 마이너스(-)단자 먼저 분리하고, 플러스(+)단자를 분리합니다.


케이블을 바깥쪽으로 향하도록 눞여 주고 배터리를 들어 제거 합니다.

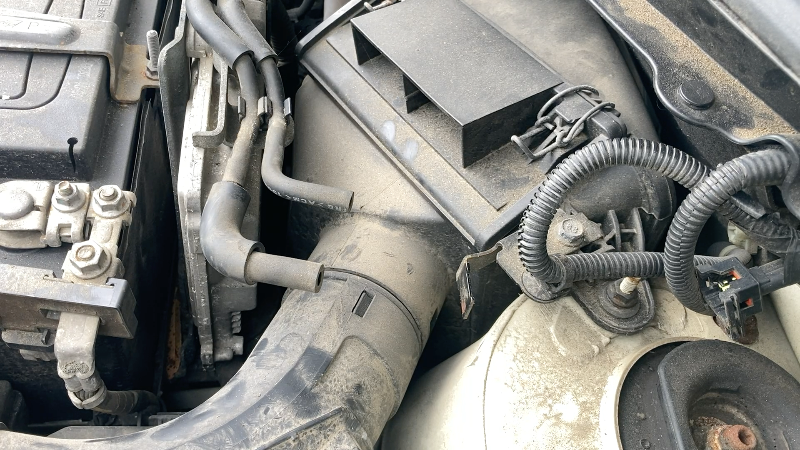

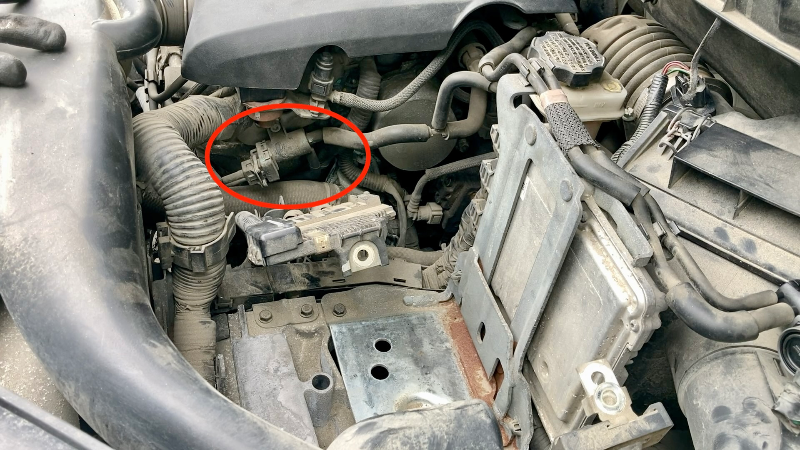

왼쪽 케이블 뭉치 중간의 고정핀을 풀고,  오른쪽으로 눞여주면, 드디어  솔레노이드 밸브(EGR)가 보입니다.

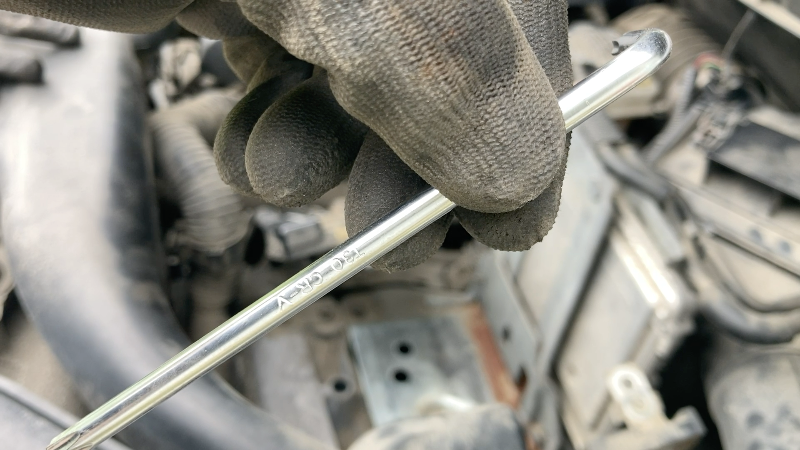

T30 별렌치가 필요 합니다.


두개의 볼트를 풀어 줍니다. 볼트 분실하지 않게 조심히 풀어 줍니다.

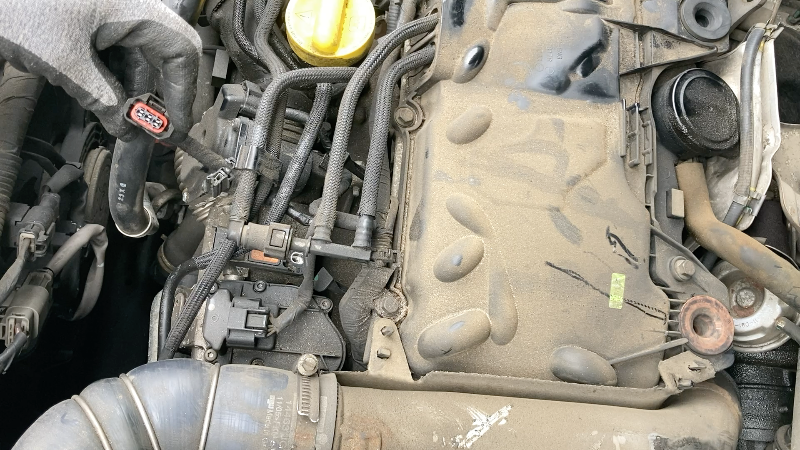

커넥터 고정 핀을 제거해 주고, 커넥터를 제거 합니다.

두개의 고무밸브에 연결 되어 있습니다.


고무밸브가 찢어지거나 하진 않았는지 상태를 확인 하고, 솔레노이드 밸브(EGR)에 연결된 고무밸브를 분리합니다.

잘 빠지지 않는다면, 고무밸브를 하나씩 잡고 솔레노이드 밸브(EGR)를 좌우로 틀어주면서  분리하면 됩니다.

조립은 분해의 역순.

새로운 부품에 고무밸브 연결 해 주고, 커넥터 연결 후 고정핀으로 고정.
2개 볼트로 고정해 줍니다.


배터리도 원위치하고 배터리 케이블 연결해 주면 끝 입니다. 배터리단자는 플러스(+)단자먼저 연결하고, 마이너스(-)단자를 연결합니다.

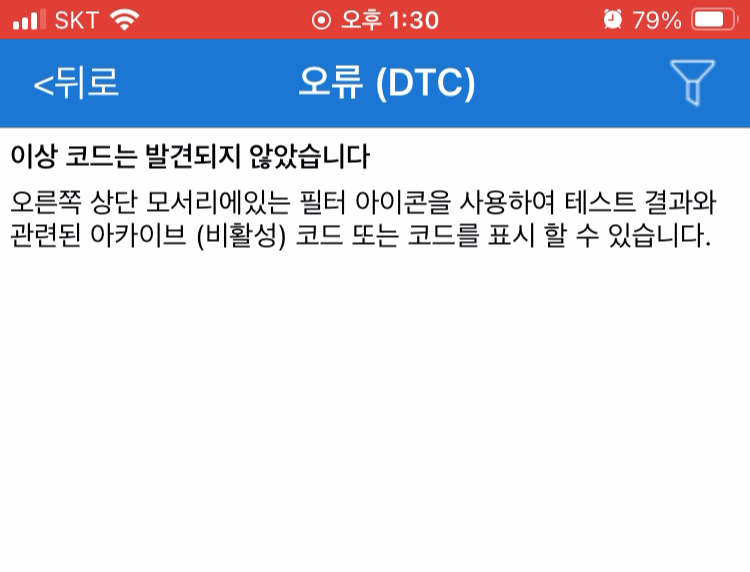

obd2 블루투스 스캐너로 고장코드 읽기를 해 봅니다.

 “인젝션 점검요망”,  “배출가스제어장치 점검요망” 고장 메시지는 더이상 나오지 않습니다.


직접 해볼 만하네요. 도전해 보시길  추천합니다.


감사합니다.
