난이네집 obd2 블루투스 스캐너 사용기-나니카 BT4.0

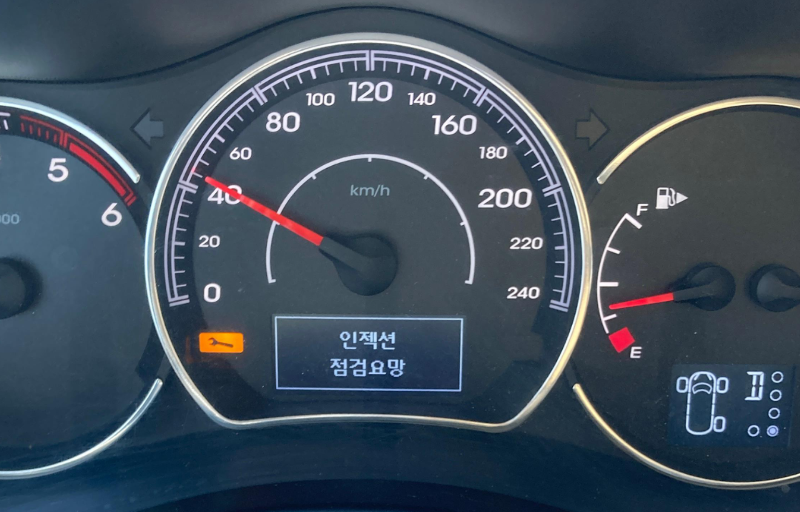

QM5 디젤 (뉴QM5 2012년식)운행 중 갑자기 엔진체크 경고등과 고장 메시지가 나타납니다.

인젝션 점검요망

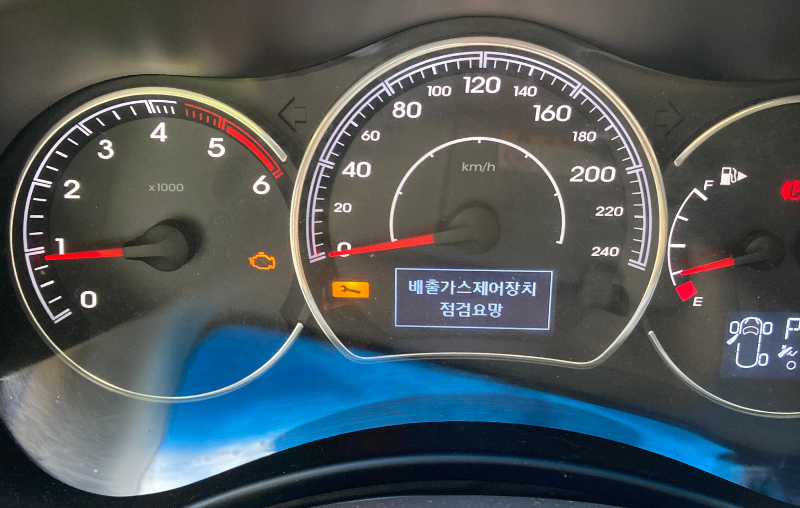

배출가스제어장치 점검요망



당황 스럽네요.

차량 고장코드 확인과 삭제를 위해 OBD2 스캐너를 구입했습니다.

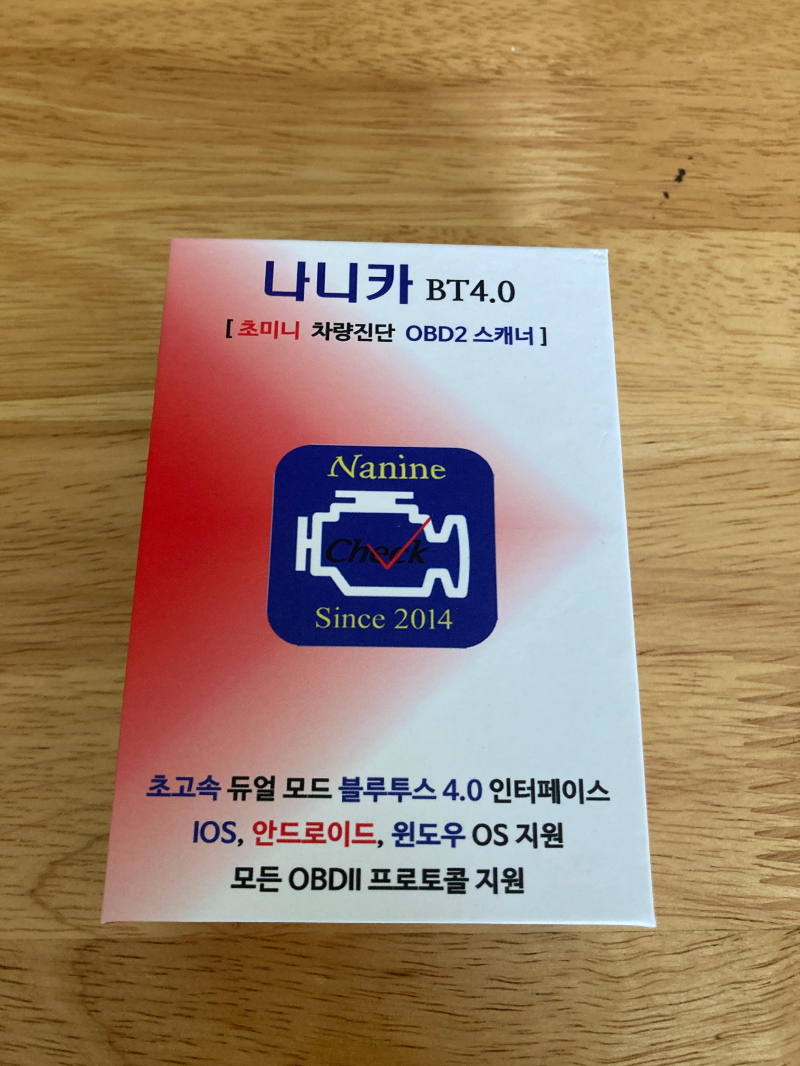

난이네집 나니카 BT4.0 (아이폰 사용가능) 모델(ELM327-BT4)로 구입했습니다.

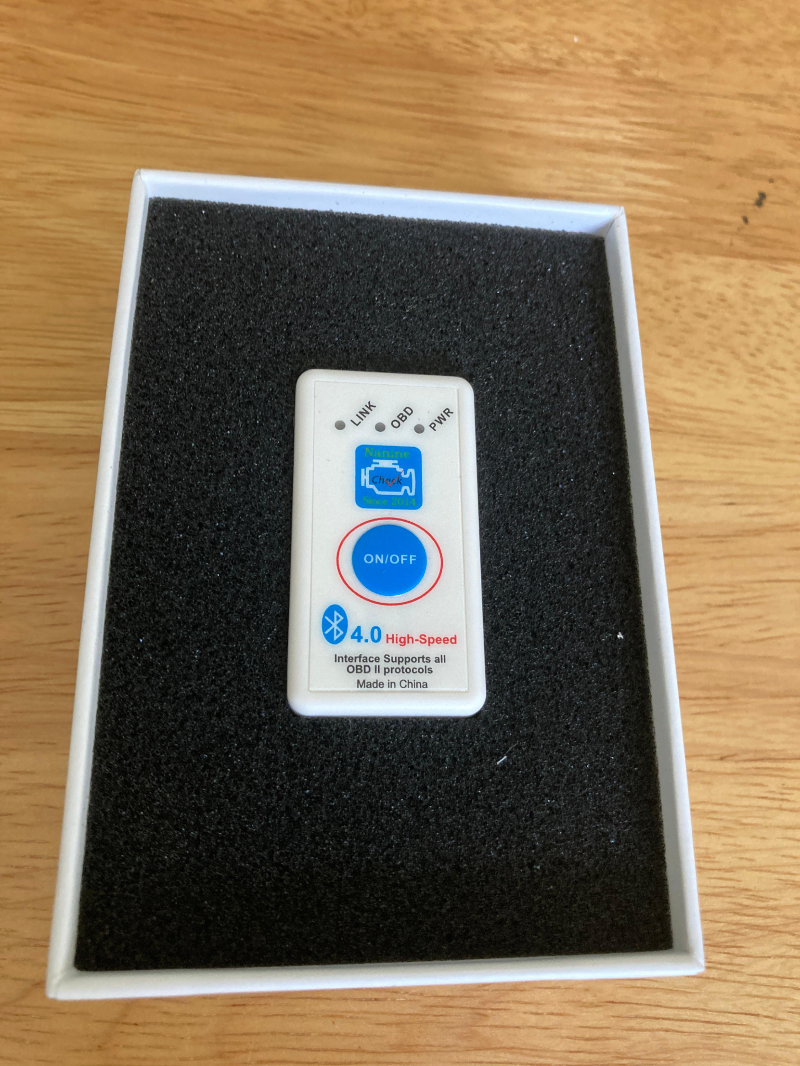

전면에는 전원스위치가 있습니다.
전원스위치로 On/Off 할 수 있는 모델 입니다.
사용시에만 버튼을 눌러 켤 수 있습니다.

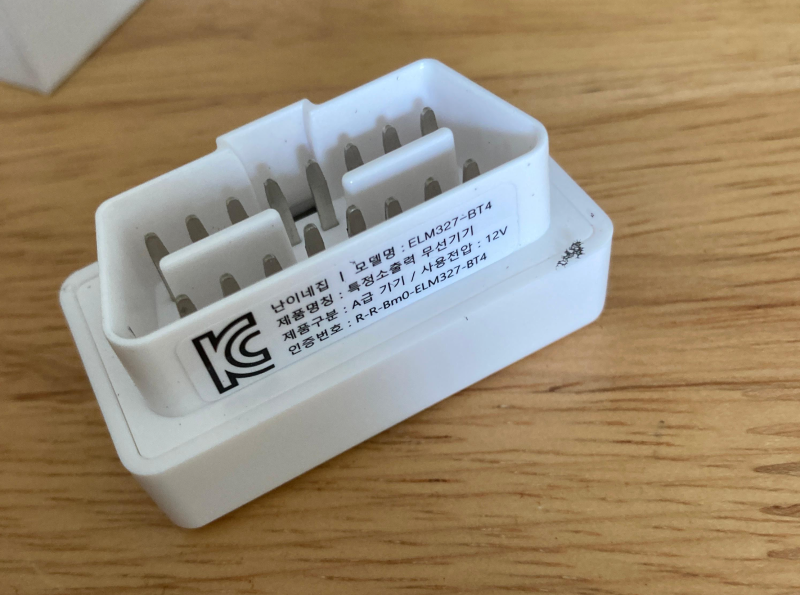

뒷면에 단자 핀이 보이네요.

ELM327-BT4


자동차의 OBD2단자 위치는 자동차 모델에 따라 다르지만, 일반적으로 운전석 근처에 있습니다.
대부분 운전석 하단, 핸들 근처 또는 퓨즈 박스 근처에 위치합니다.

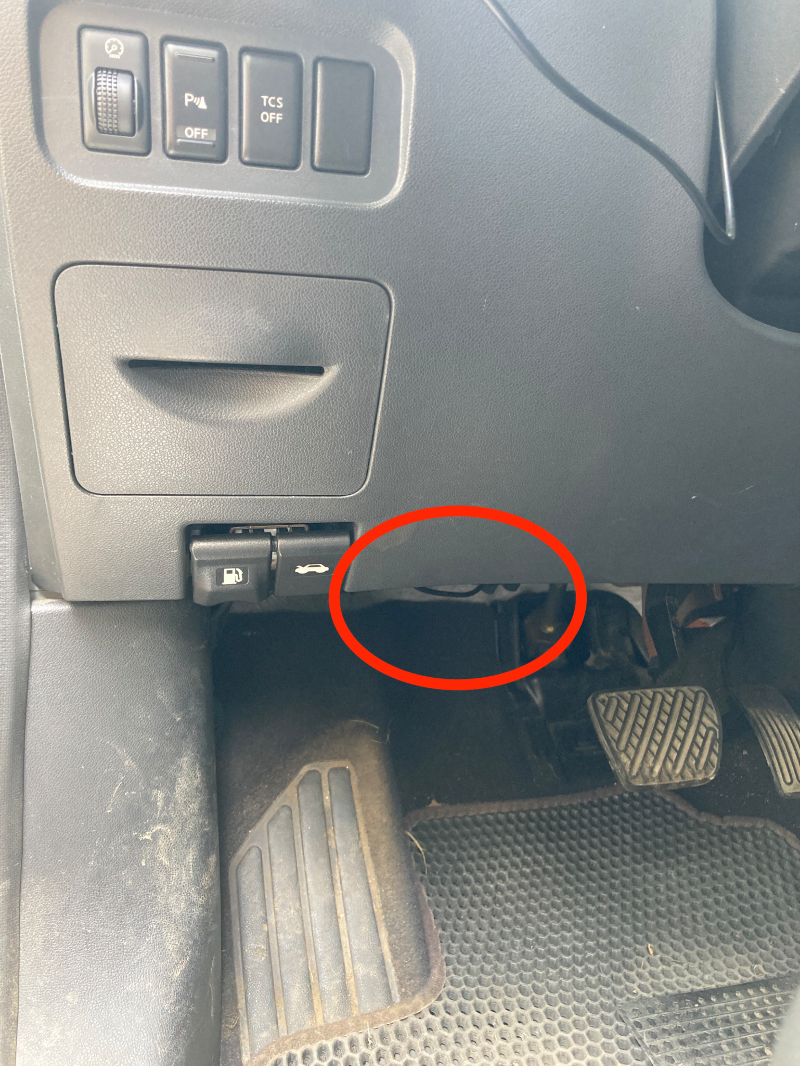

QM5도 아래 사진처럼 운전석 하단에 ODB2단자가 있습니다.

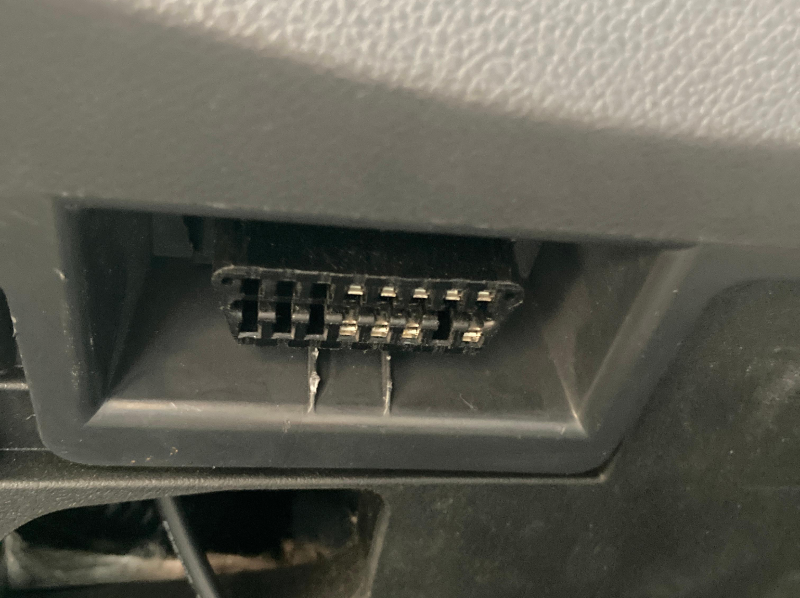

아래에서 보면 사진처럼 단자가 보입니다. 여기에 OBD2 스캐너를 연결 하면 됩니다.

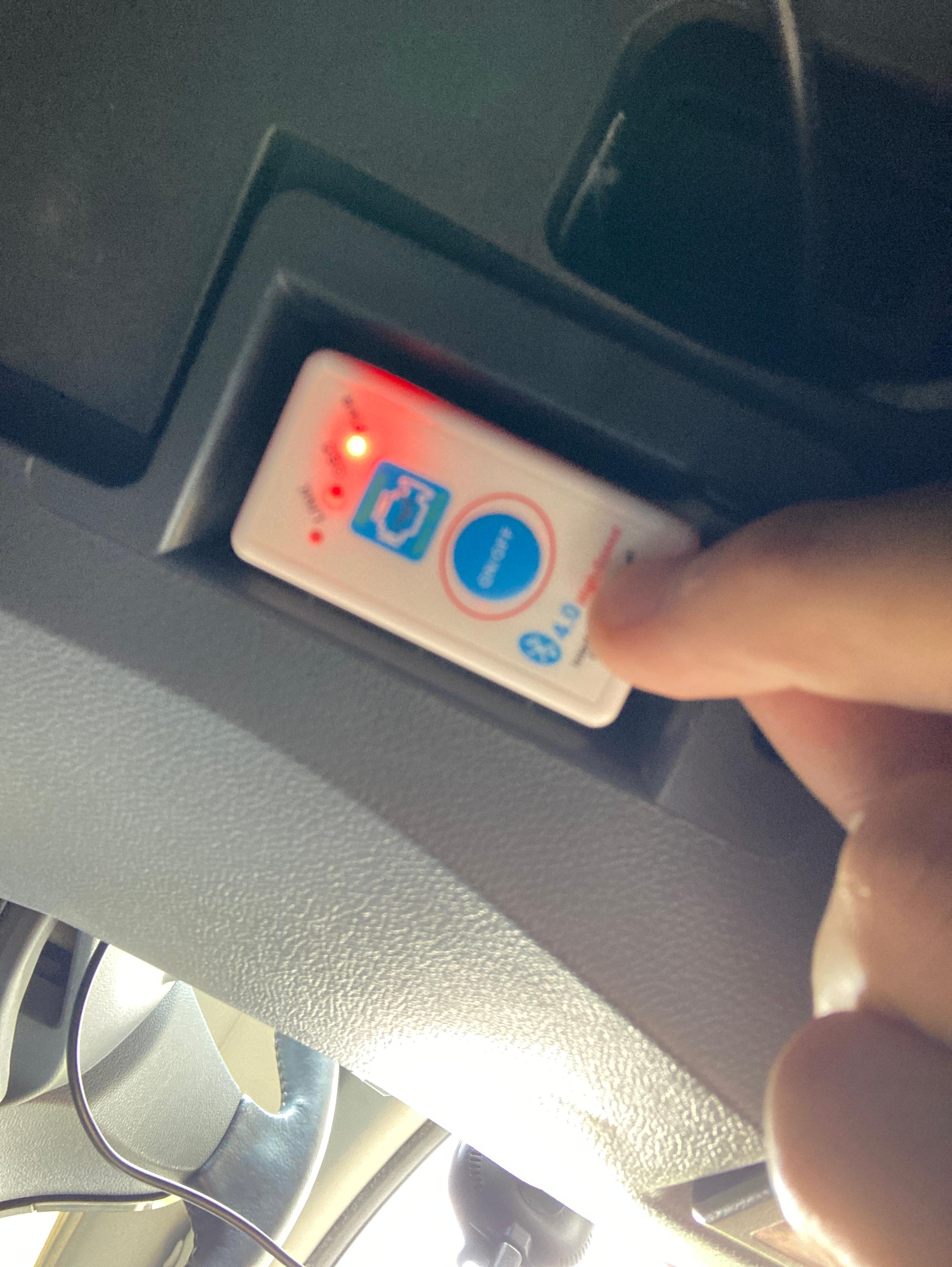

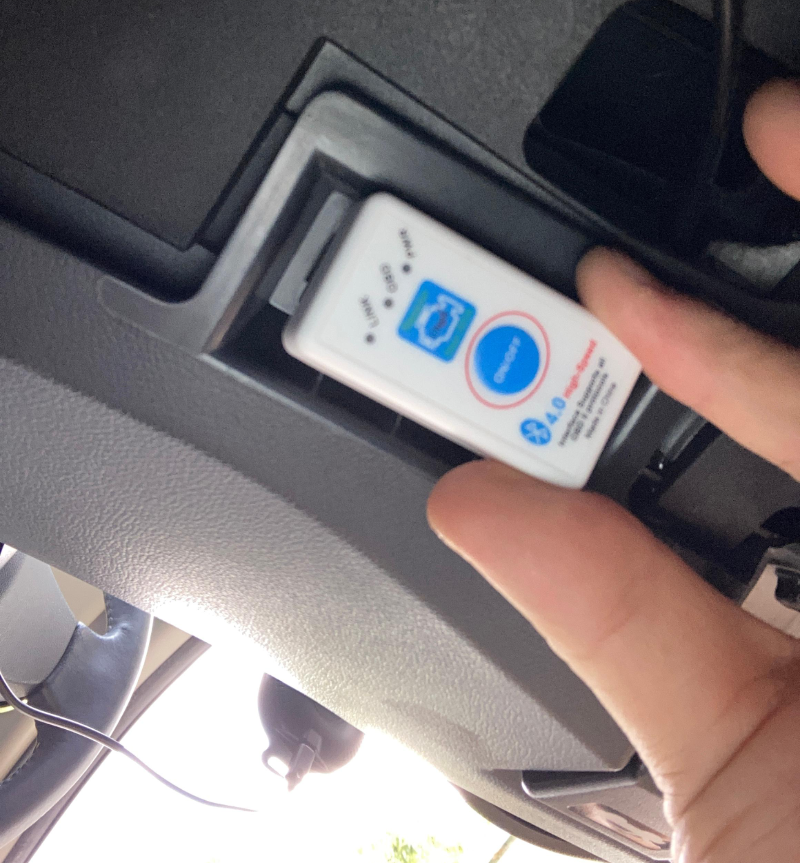

시동은 꺼져 있는 상태에서 OBD2단자에 스캐너를 연결합니다.





스마트폰에 스캐너용 어플을 설치합니다.

Car Scanner, Viecar, Torque Car 등이 있습니다.

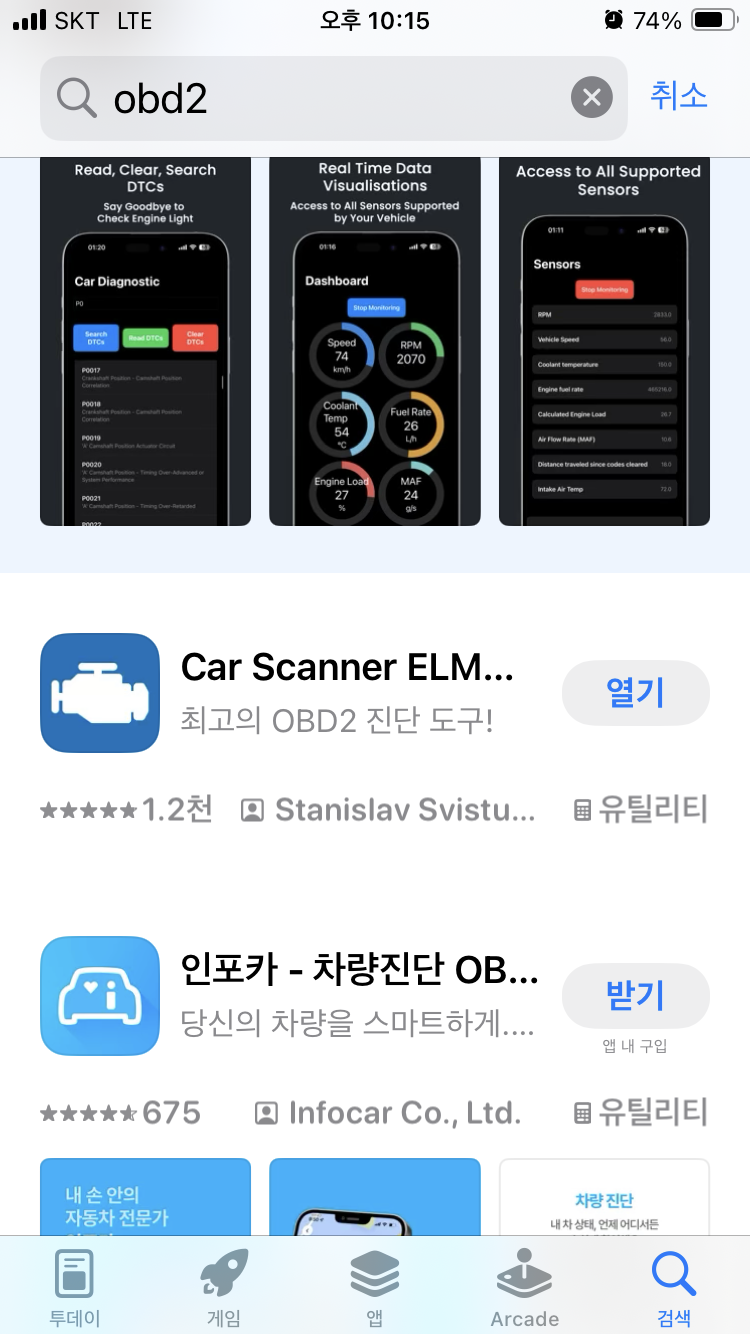

앱스토어에서 obd2로 검색하면 여러개 어플을 확인할 수 있습니다.

Car Scanner을 설치하고 사용해 보겠습니다.


Car Scanner 어플

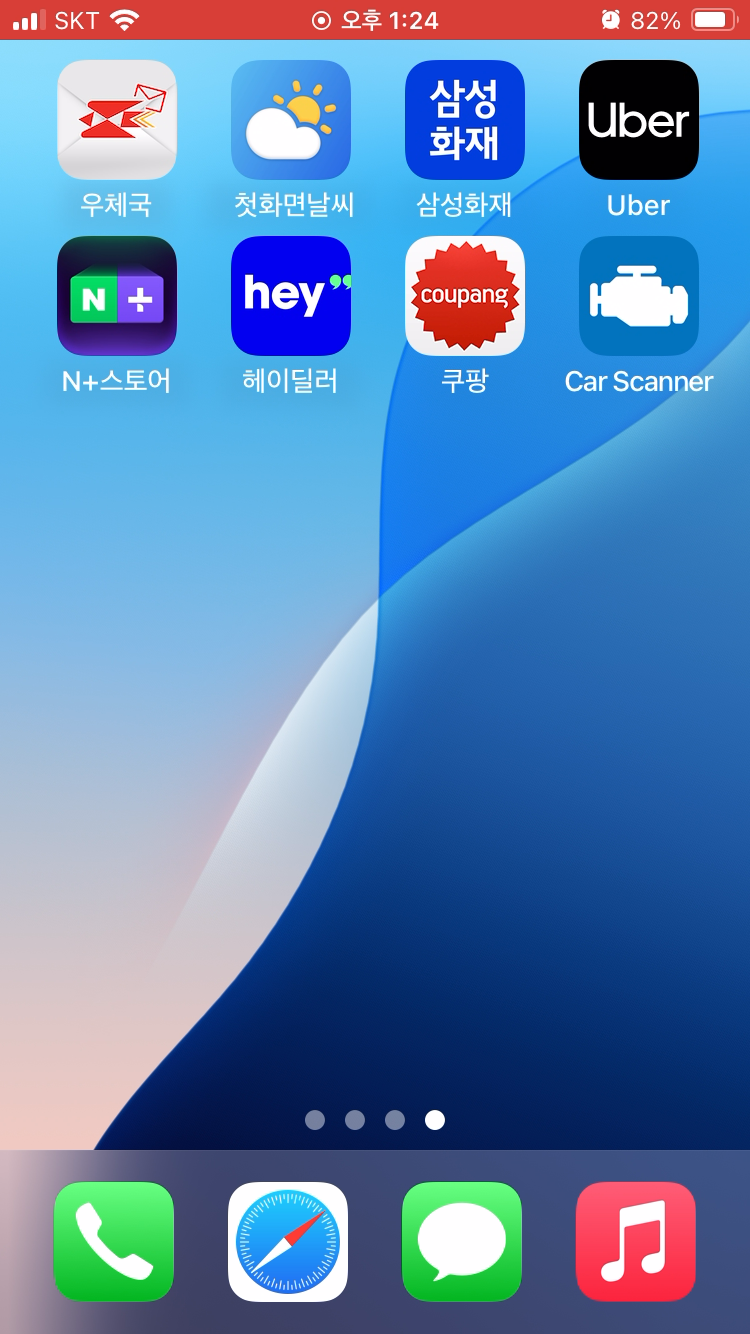

설치 후


자동차 키온(Key On) 상태에서 진행하면 됩니다.
OBD스캐너의 전원을 켜 줍니다.

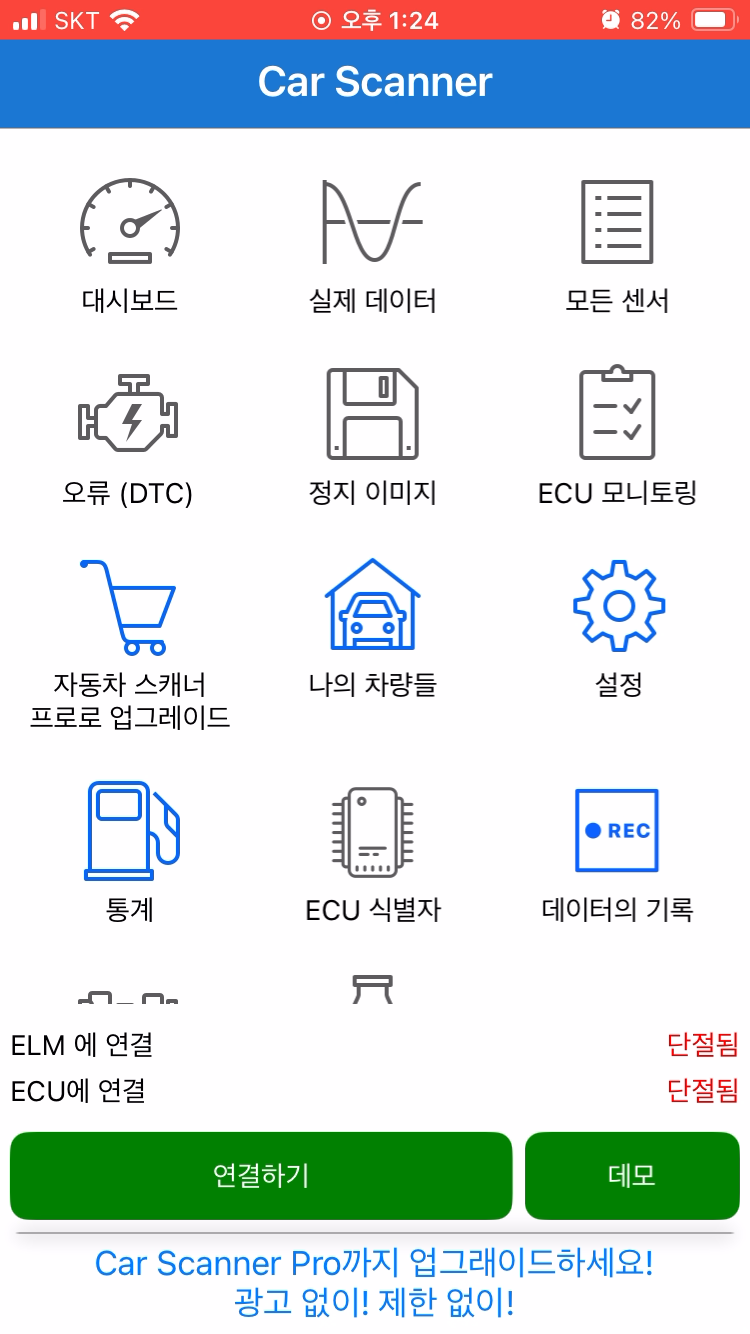

car scanner 어플을 실행 합니다.

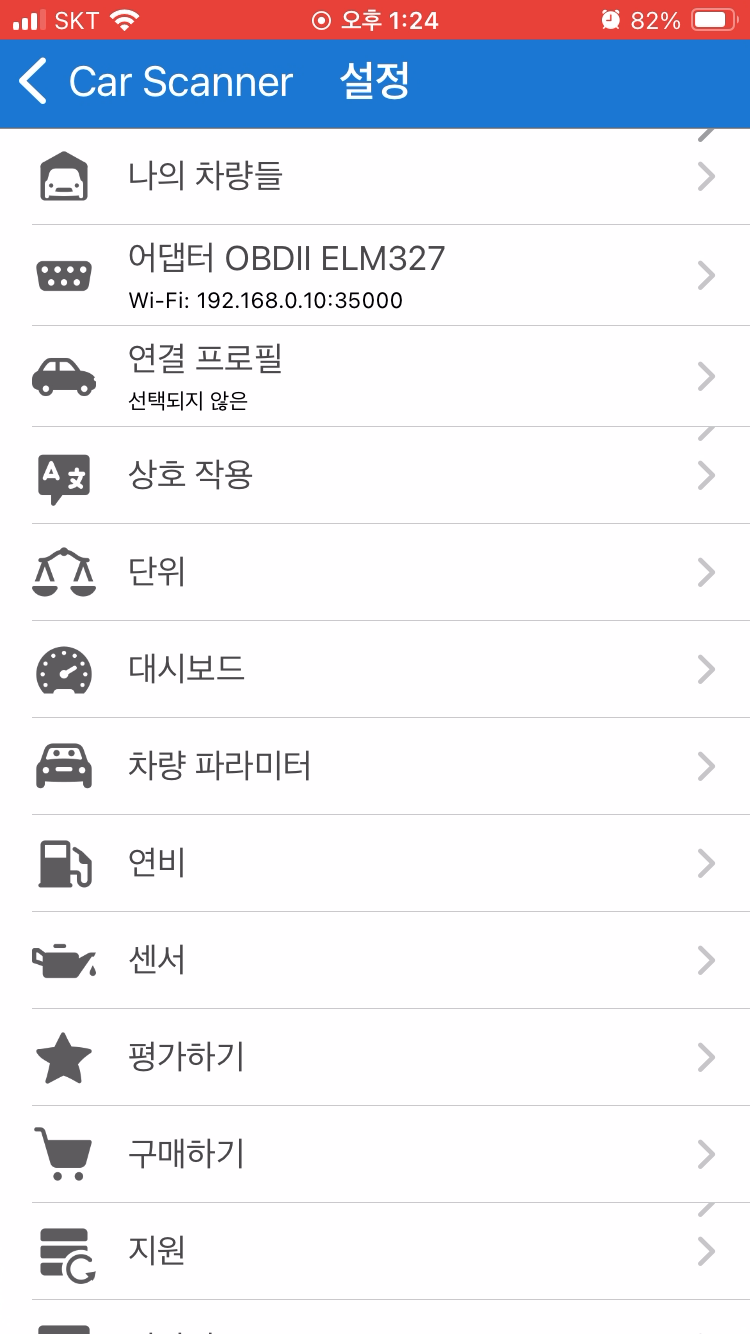

설정으로 들어 갑니다.




어댑터 메뉴로 들어 갑니다.

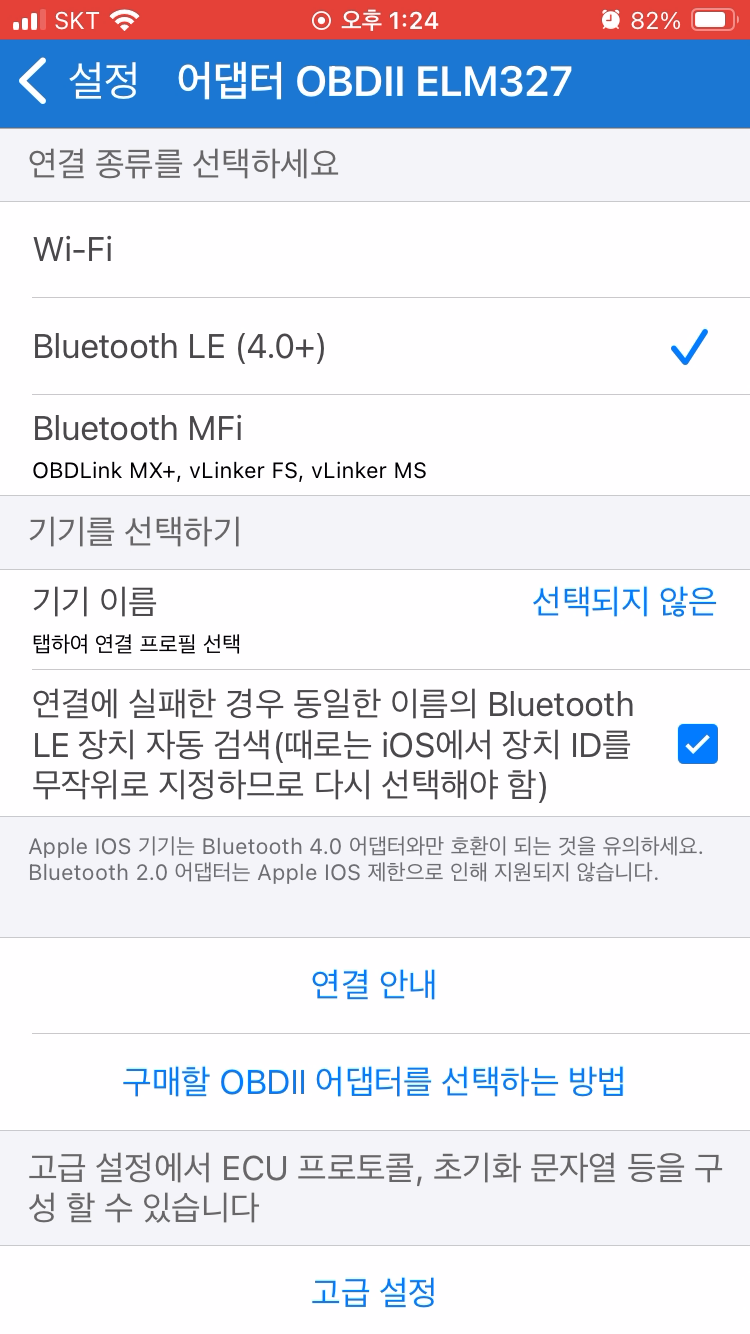

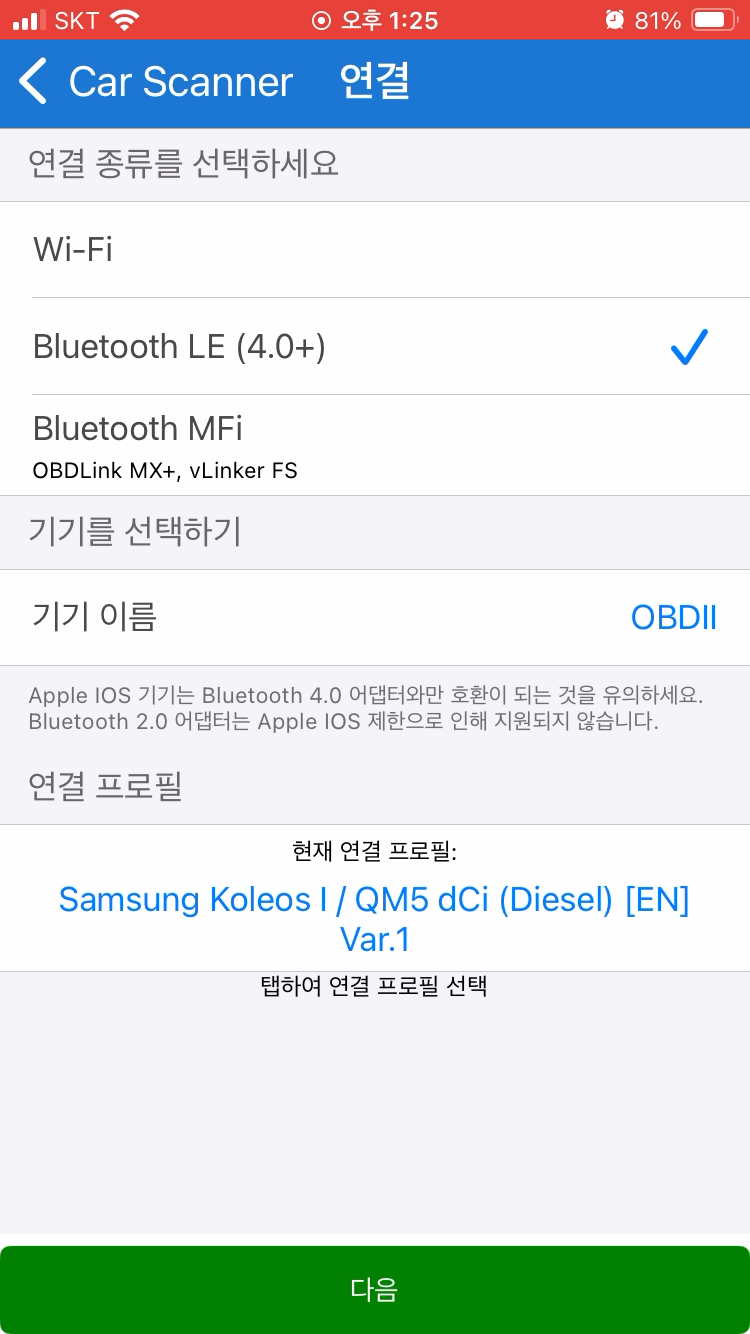

아이폰은 Bluetooth LE(4.0+) 선택 합니다.

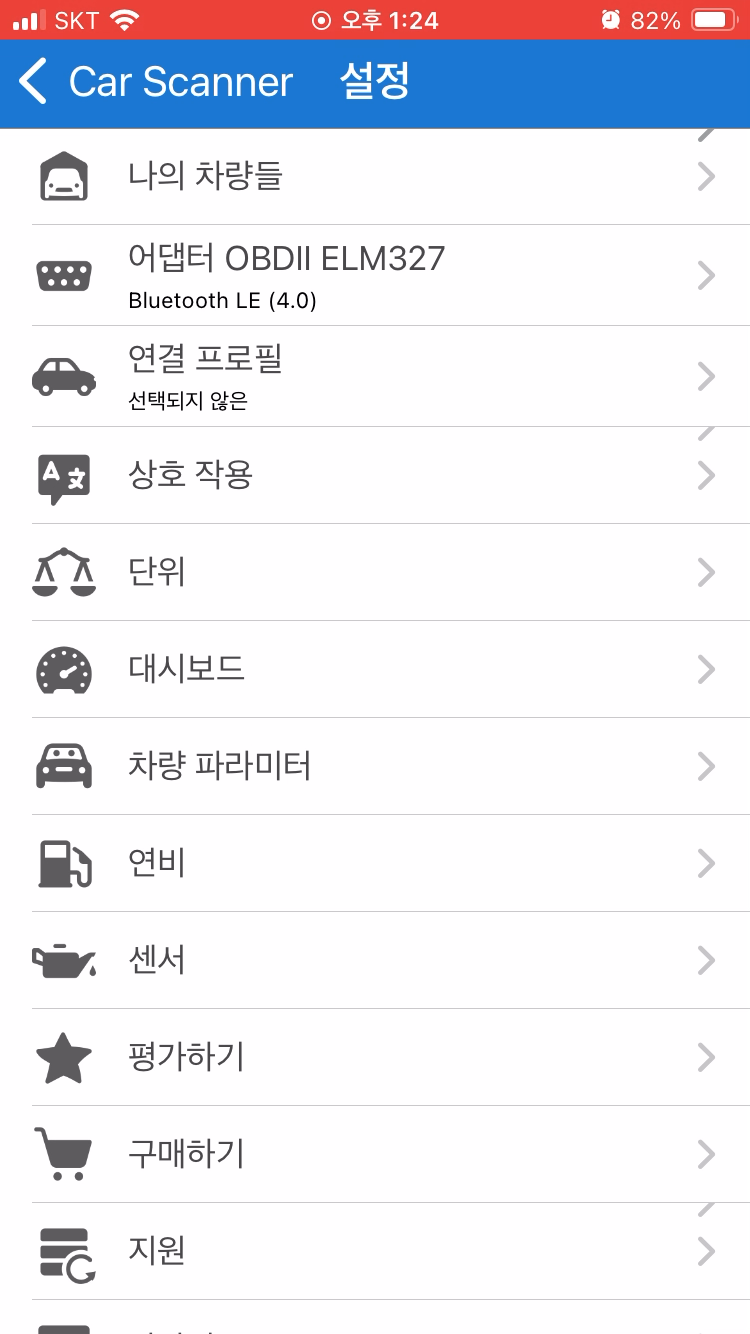

어댑터가 Bluetooth LE(4.0)으로 바뀌었습니다.
이전 화면으로  이동 후 연결 프로필 메뉴를 선택 합니다.

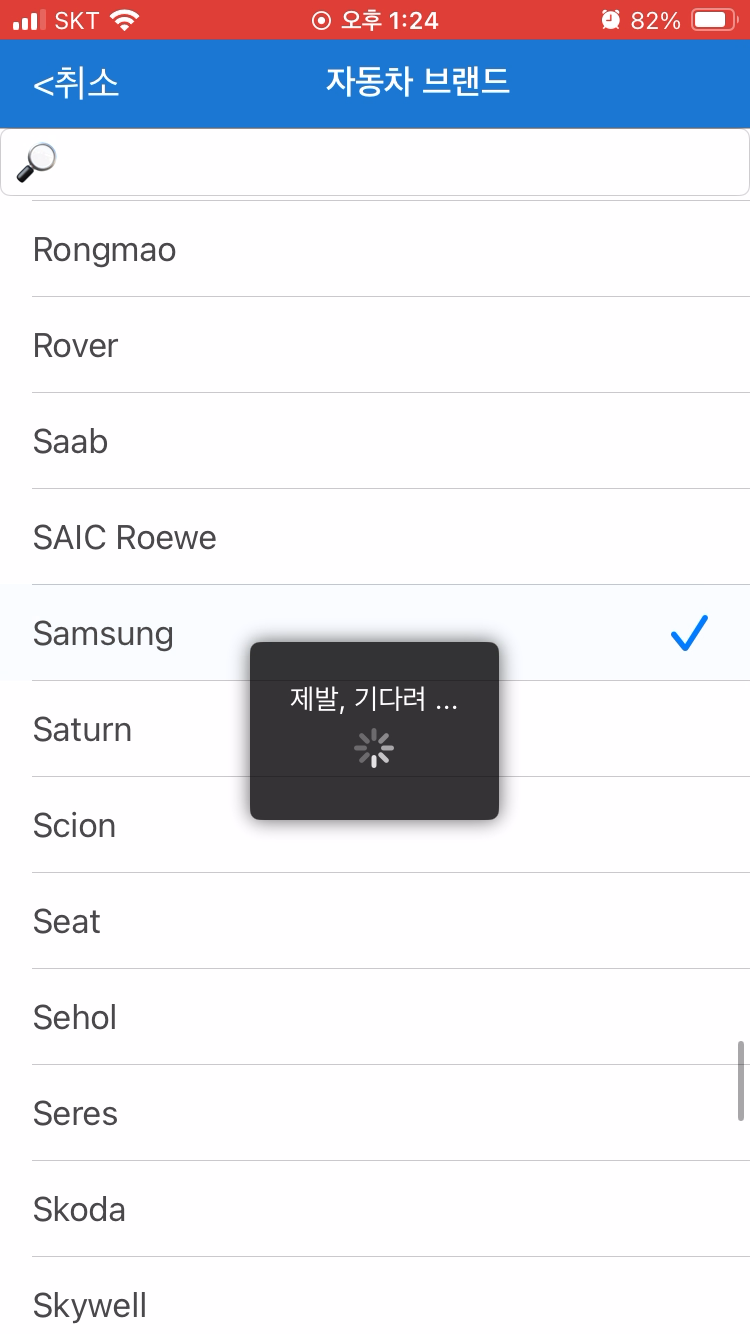

사용중인 차량의 브랜드를 선택 합니다.
브랜드 Samsung을 선택 합니다.


차량의 모델명을 선택 합니다.

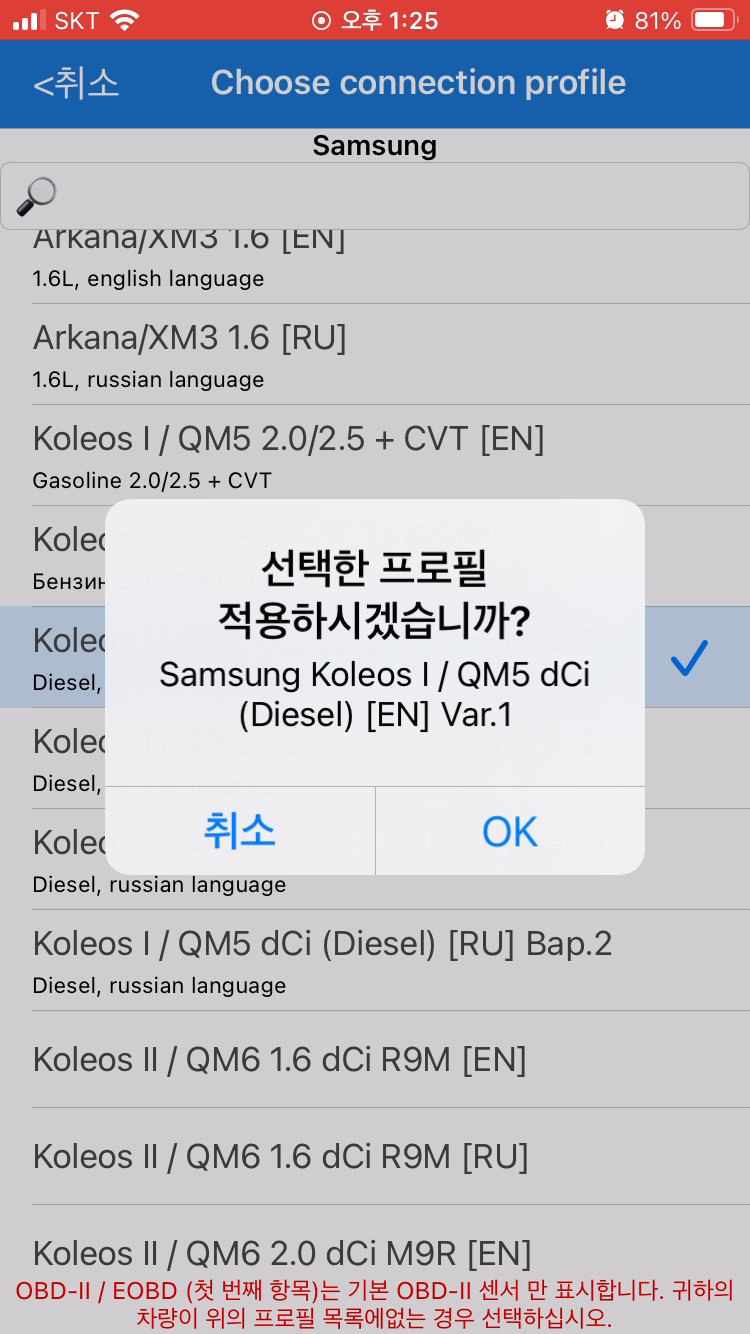

Koleos / QM5 dci(disel) [EN] 을 선택 합니다.

OK를 클릭해 적용 합니다.



프로필이 변경 되었습니다.

다음 클릭 합니다.
연결 하기 클릭 합니다.

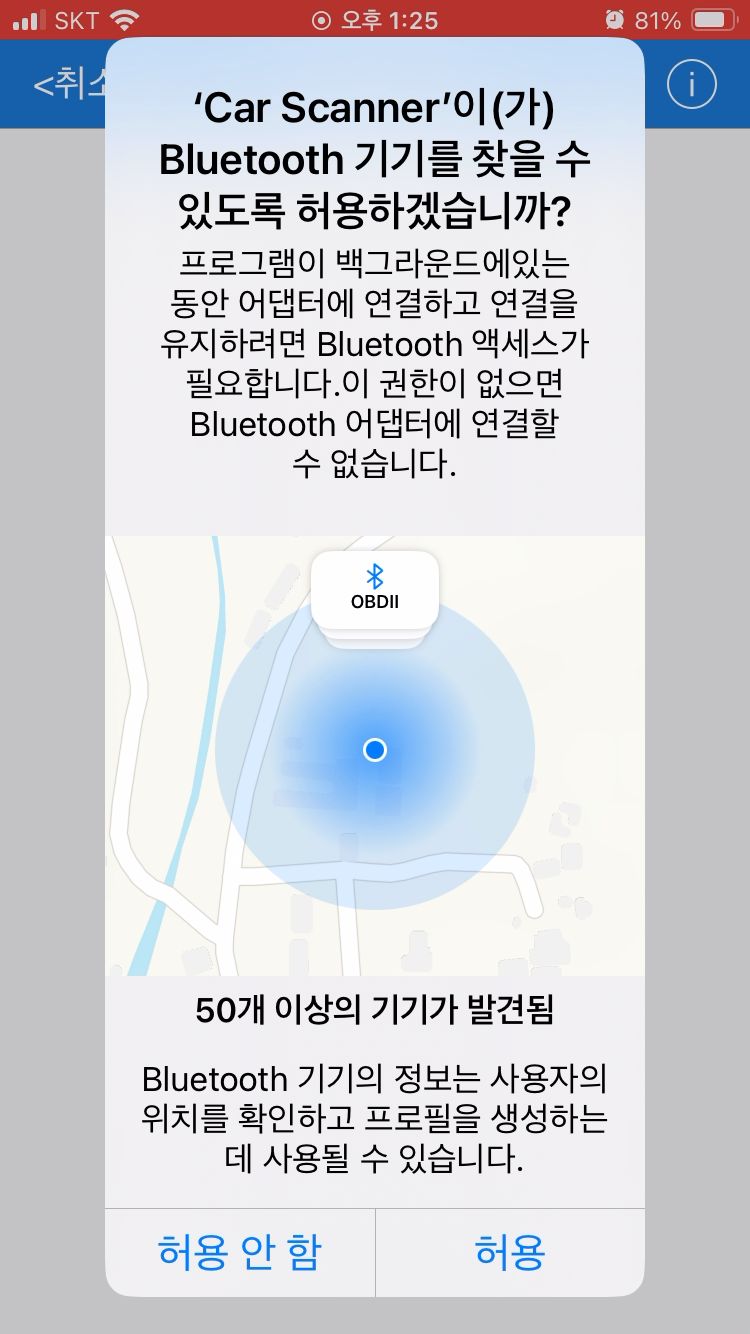

최초 접속시 블루투스 켜고 허용하라고 메시지 나오면 블루투스 켜고 허용 클릭 합니다.

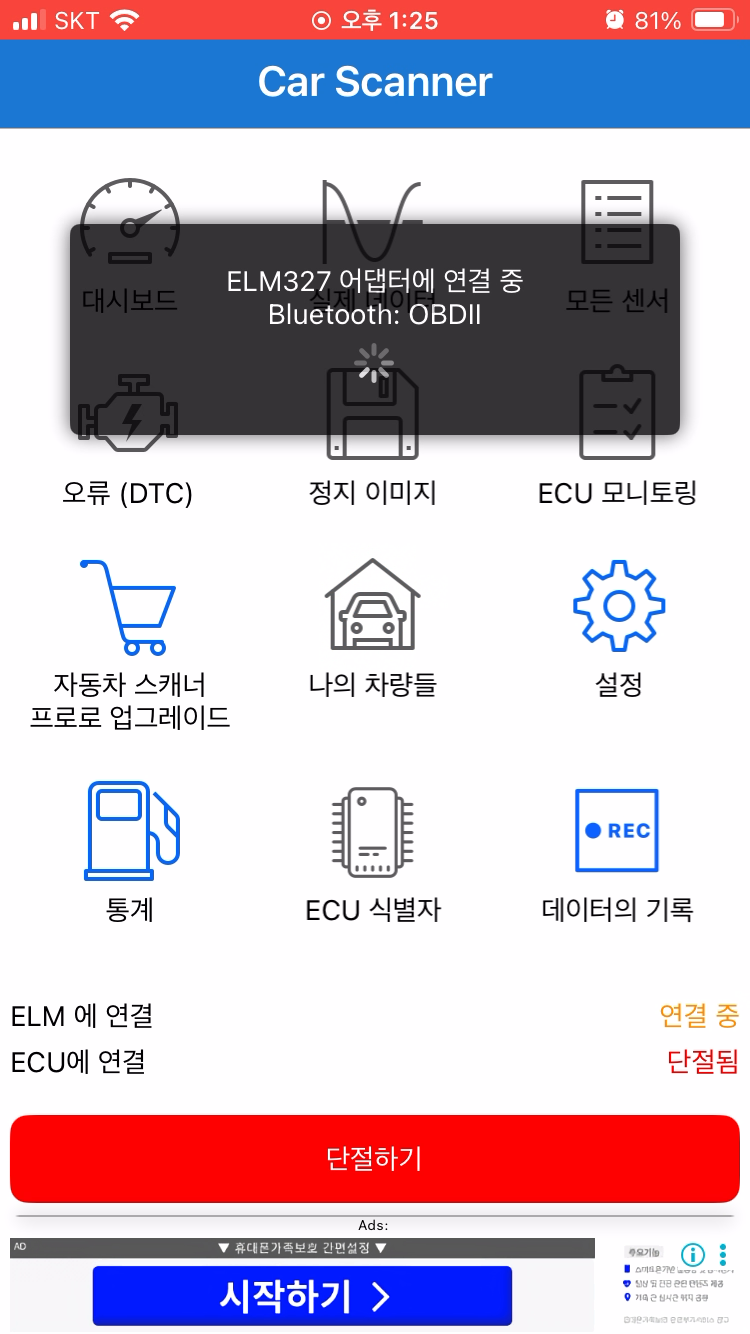

OBD스캐너와 연결이 되고, 차량의 OBD와 연결이 진행 됩니다.

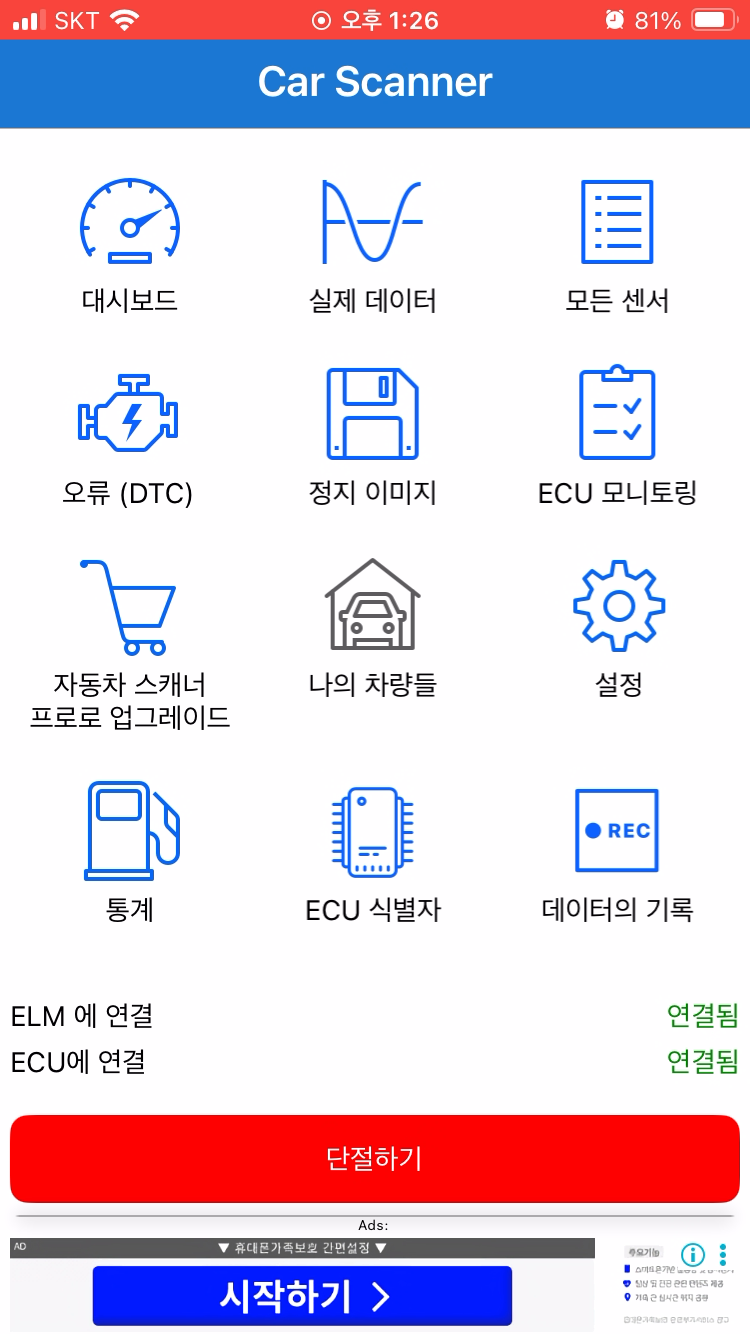

성공적으로 연결이 되었습니다.


고장 코드 스캔 및 삭제만 해보려 합니다.

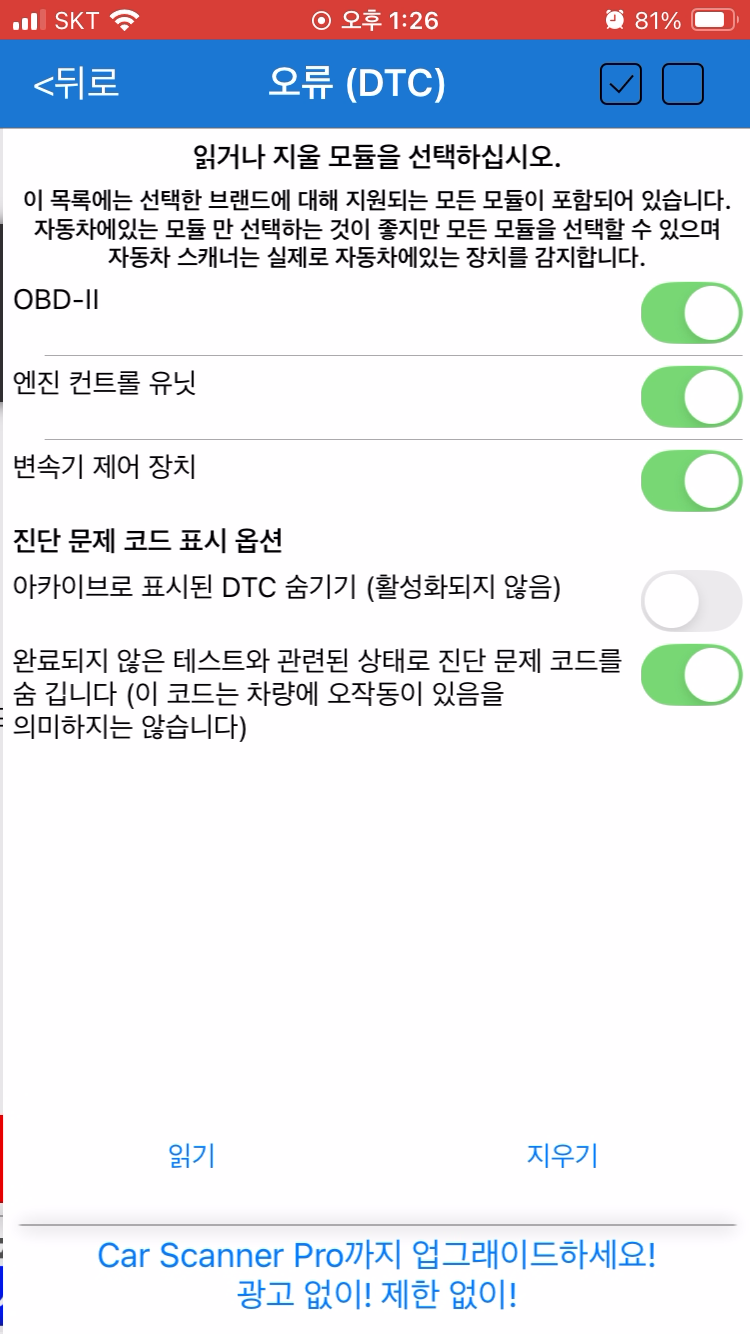

먼저 오류(DTC)메뉴를 클릭해 고장코드 스캔을 진행 합니다.


읽기를 클릭합니다.

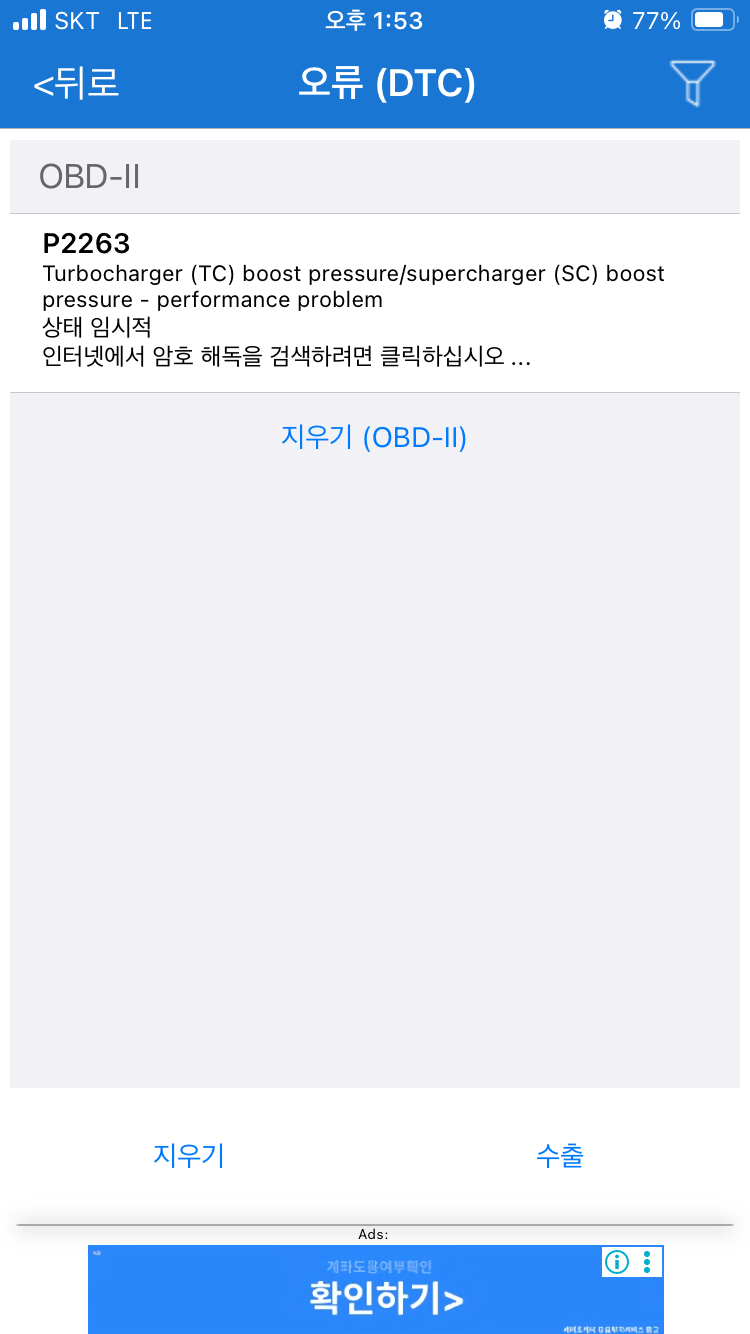

고장 코드가 있으면 화면 처럼 고장 코드가 표시 됩니다.

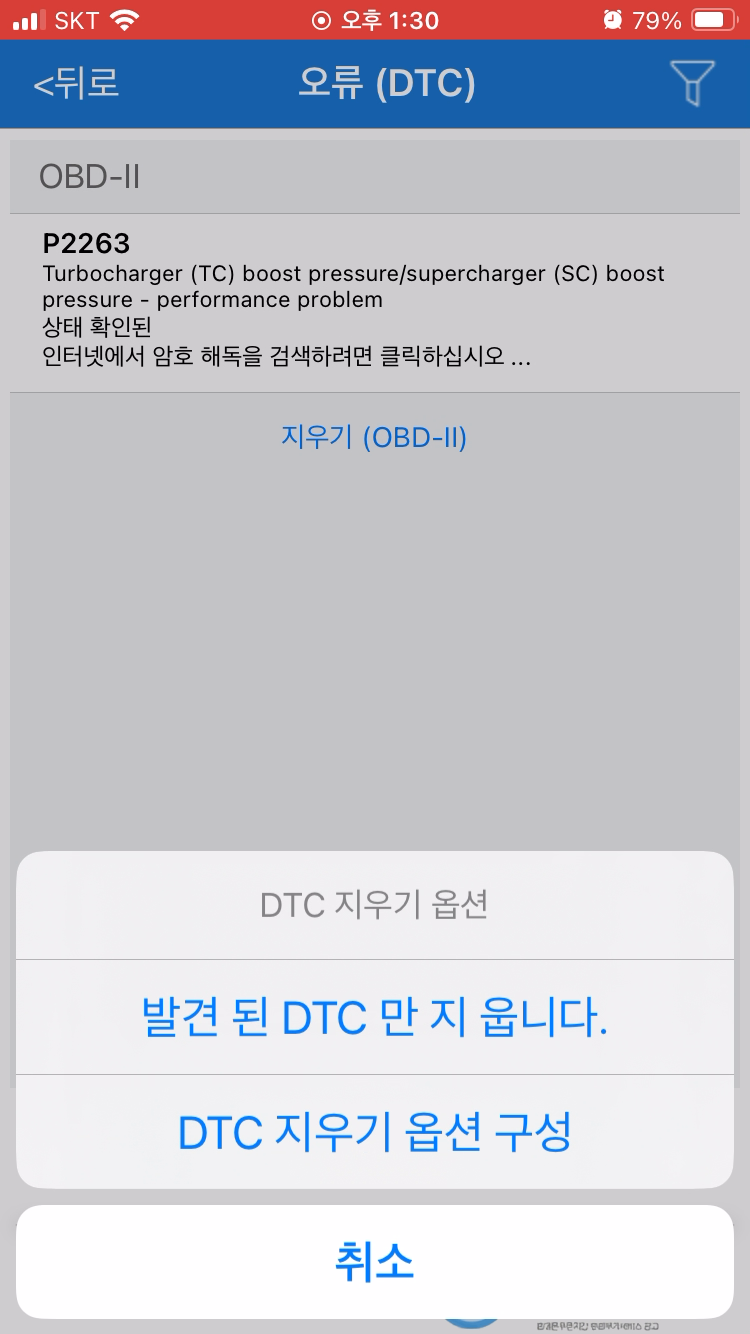

P2263 코드가 표시 됩니다.
계기판에 표시된 인젝션 점검요망, 배출가스제어장치 점검요망 관련 코드입니다.






지우기를 클릭해서 고장 코드를 삭제 합니다.

발견된 DTC 만 지웁니다. 클릭해 줍니다.
경고 메시지 나오면 무시하고 OK 클릭 합니다.




다시 읽기를 클릭합니다.

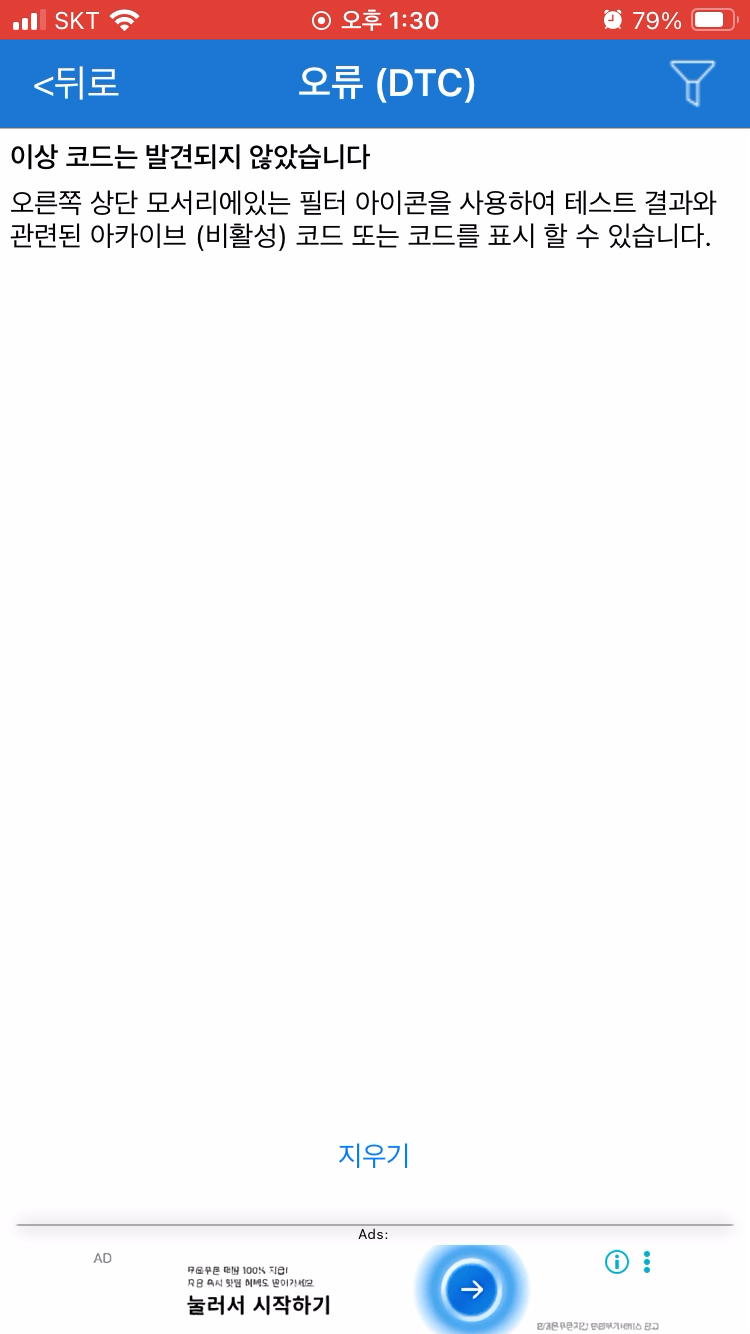

 고장 코드가 모두 삭제 되었습니다.

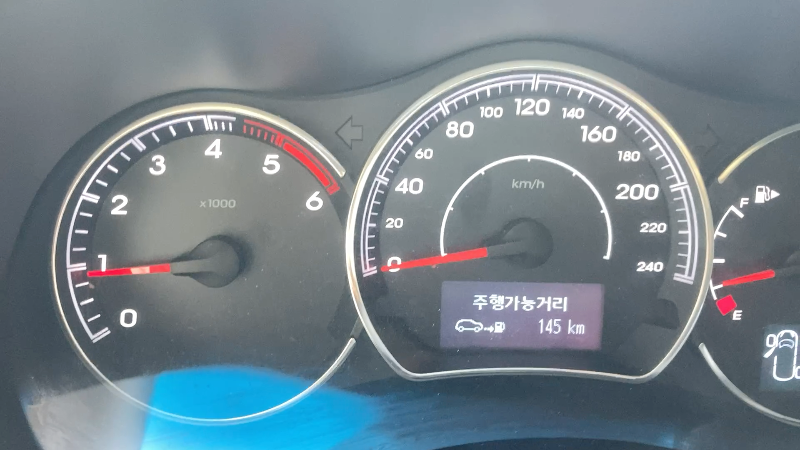

계기판에 나오던  고장 코드가 사라 졌습니다.




OBD2 스캐너를 이용해서 고장 코드 삭제를 해봤습니다.



고장 코드 이외에도 차량 상태(속도, 냉각수 온도, 센서 값 등)을 확인할 수 있습니다.



어플도 Car Scanner 이외에도  Viecar, Torque Car 등도  한번씩 사용해 보시길 바랍니다.



감사합니다.
