QM5 와이퍼 고장 - 와이퍼 모터 링크 교체하기

QM5 차량의 와이퍼 모터와 링크를 교체한 과정을 공유하려고 합니다.

2024년 11월 27일 117년만의 폭설이 내린 후...

역대급 폭설 후 앞유리창에 쌓인 눈이 얼어버린 상태에서 와이퍼를 평소처럼 AUTO로 설정한 채로 주행을 했습니다. 그런데 와이퍼에서 "딱딱" 소리가 계속 나더군요. 처음엔 별 생각 없이 달렸는데, 비가 내리기 시작하자 와이퍼를 작동시켰지만 전혀 움직이지 않았습니다.

확인해보니 와이퍼에 쌓인 눈이 얼어버린 것이 원인인 것 같았고, 이로 인해 와이퍼 모터와 링크가 고장난 것 같습니다.

1. 와이퍼 모터 및 링크 교체 준비

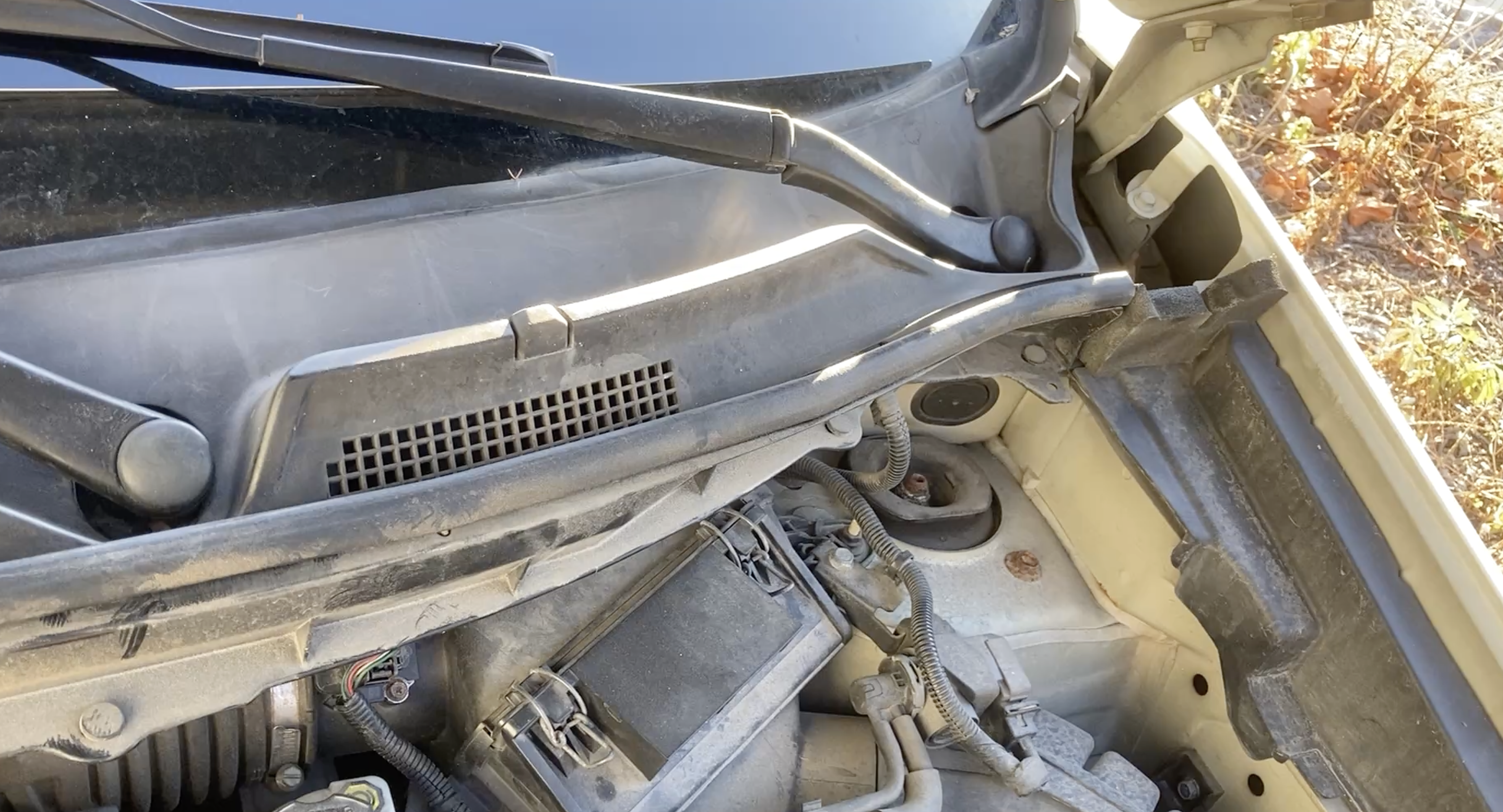

먼저 본넷을 열고, 와이퍼 암 캡을 (-) 드라이버로 제거 합니다.

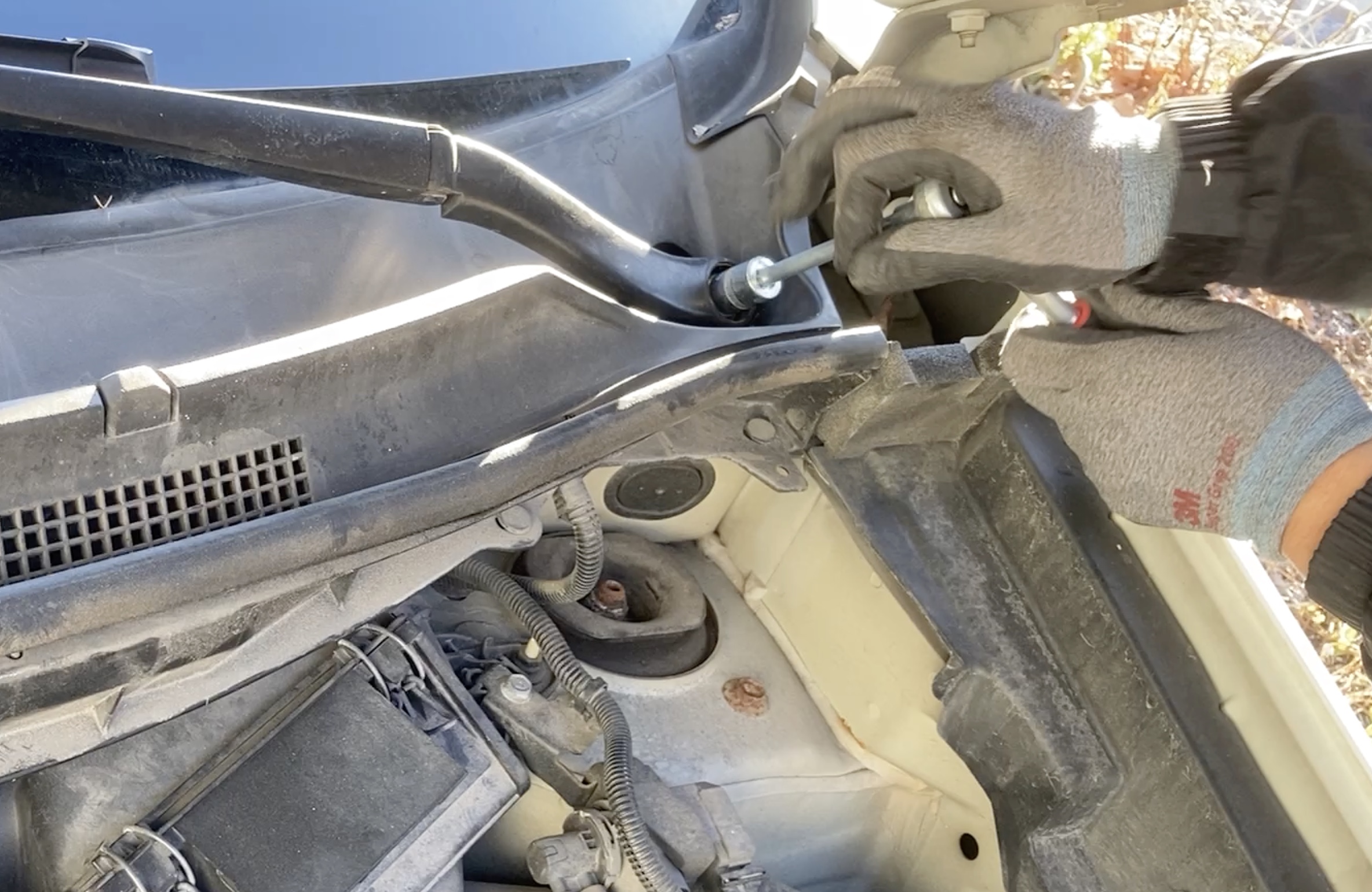

와이퍼 암을 고정하는 너트를 풀어줍니다.

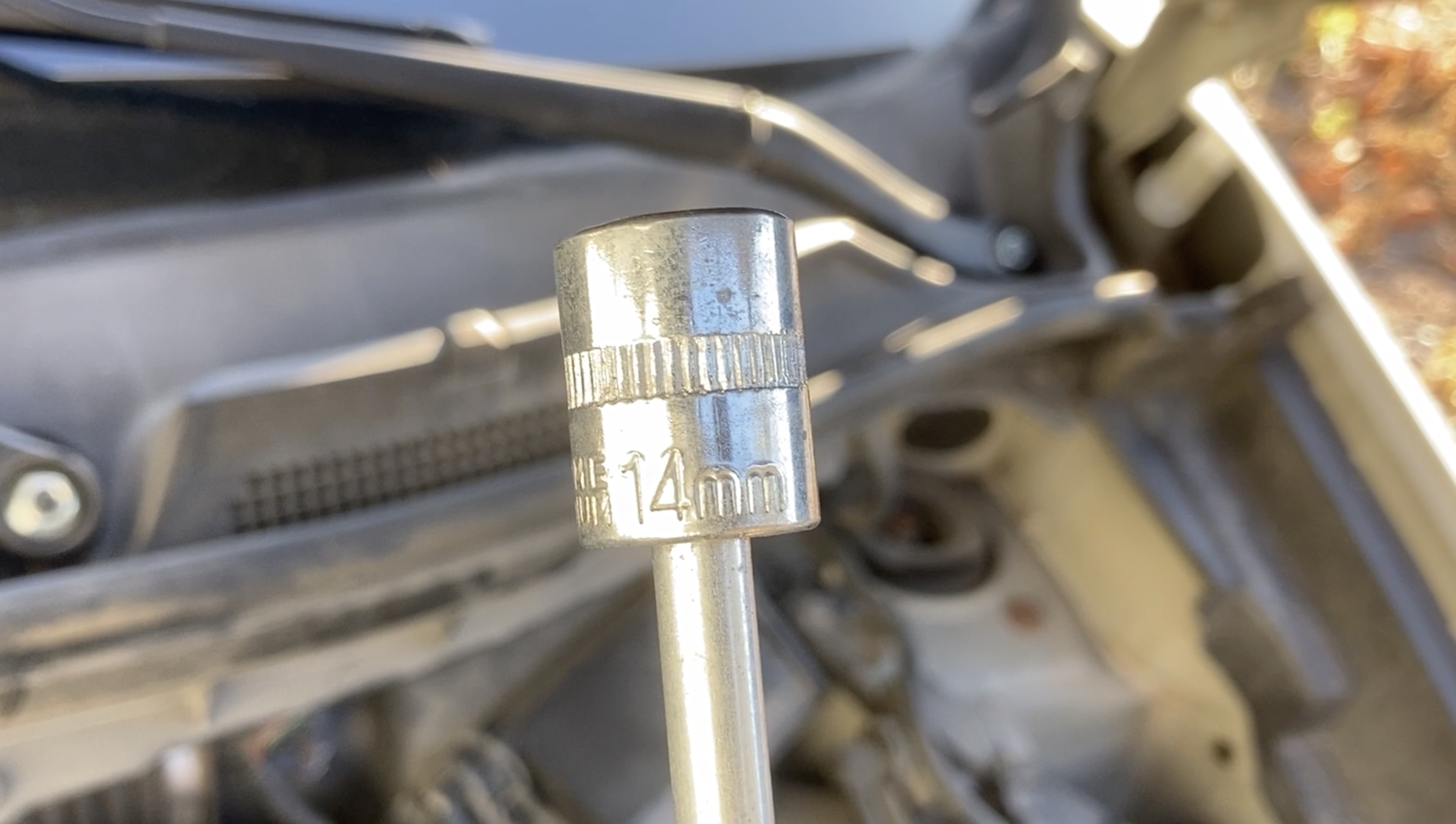

이때 14mm 복스알이 필요합니다.

너트가 풀렸으면, 와이퍼 암을 몇 번 눌러주면 쉽게 분리됩니다.

2. 카울커버 분리

다음으로 카울커버를 분리해야 합니다.

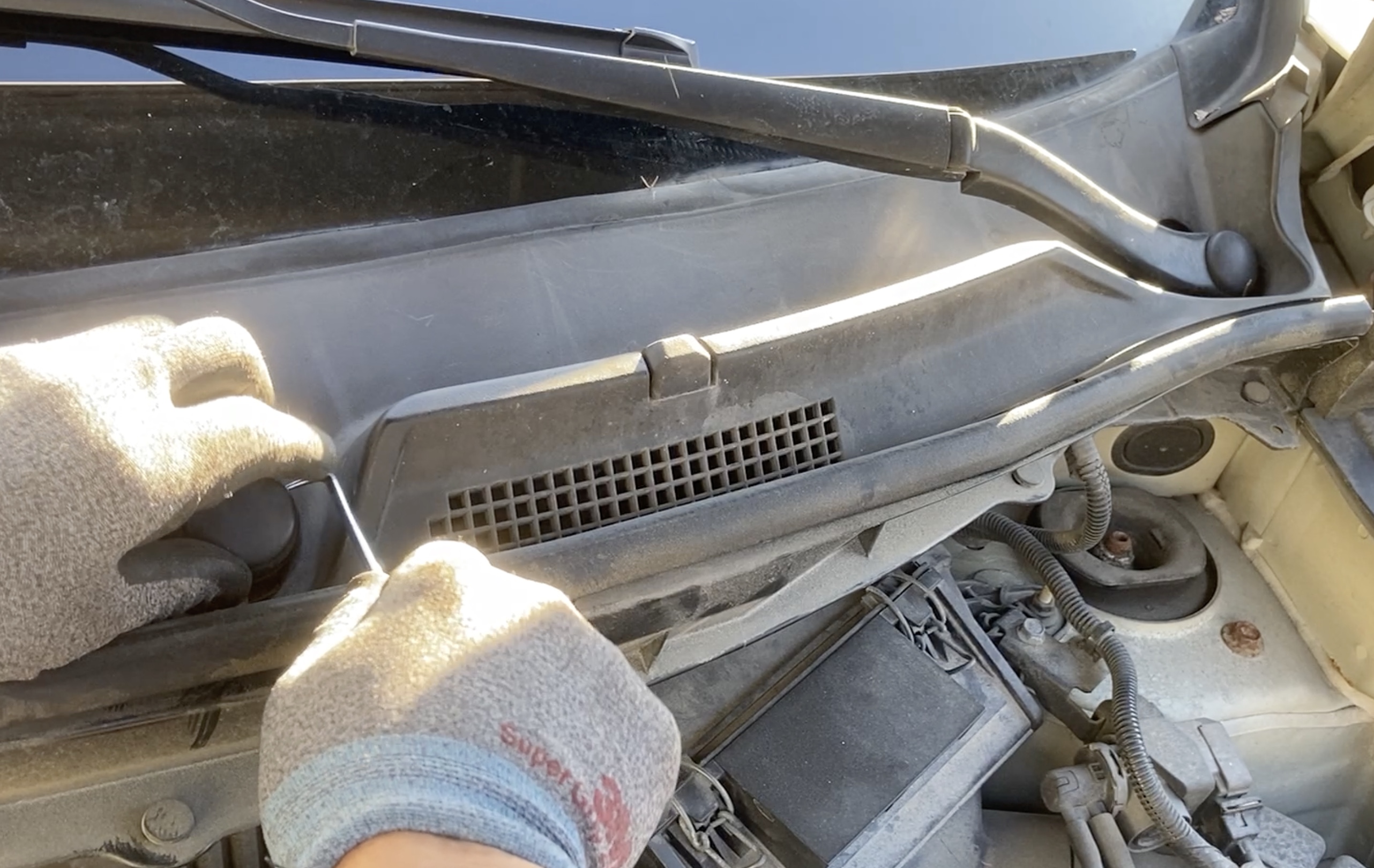

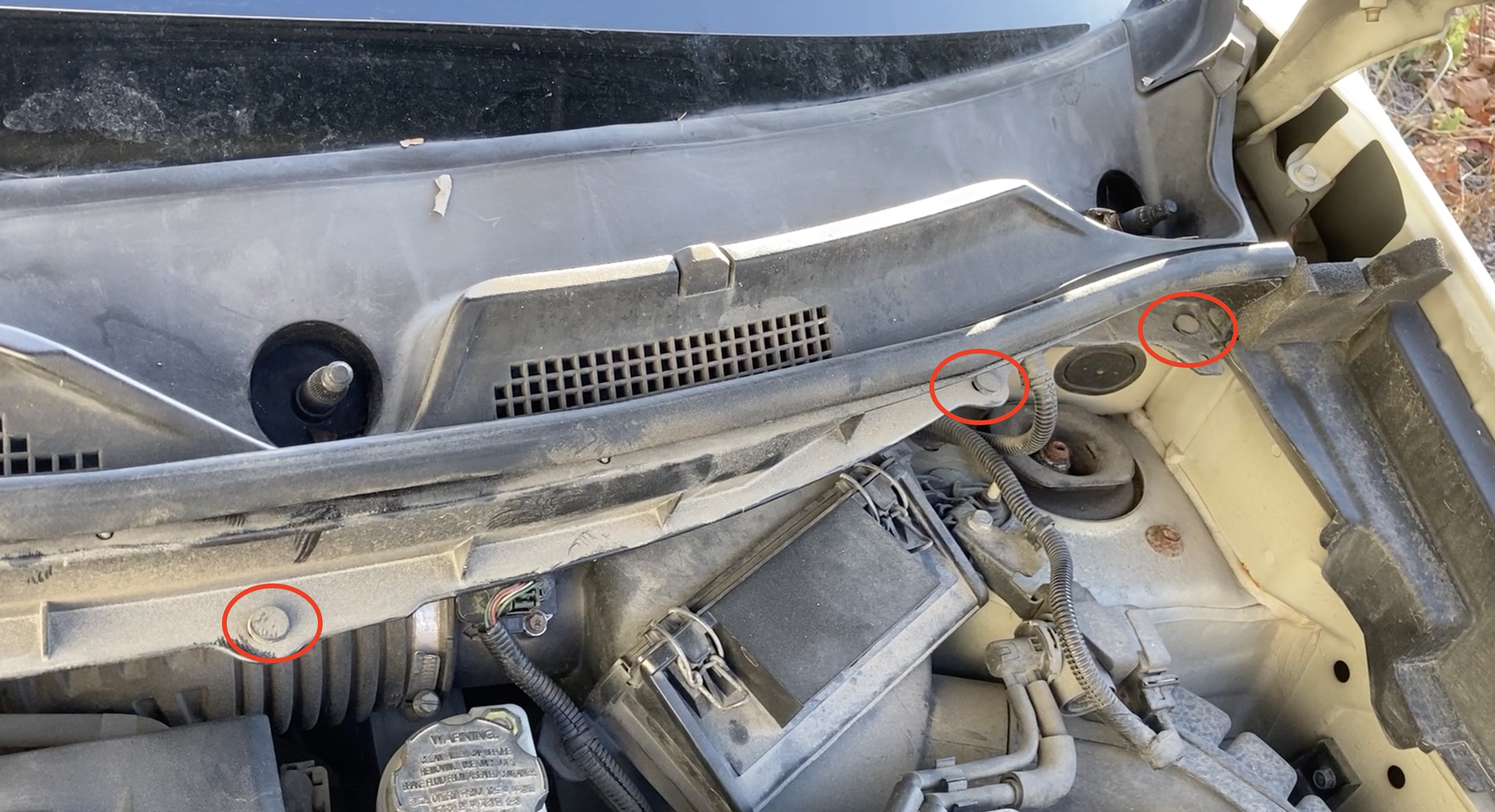

카울커버에 고정된 핀(6개)을 (-) 드라이버로 살짝 들어올리면 핀이 빠집니다.

핀이 작아서 분실될 위험이 있으니 조심해서 분리해 주세요.

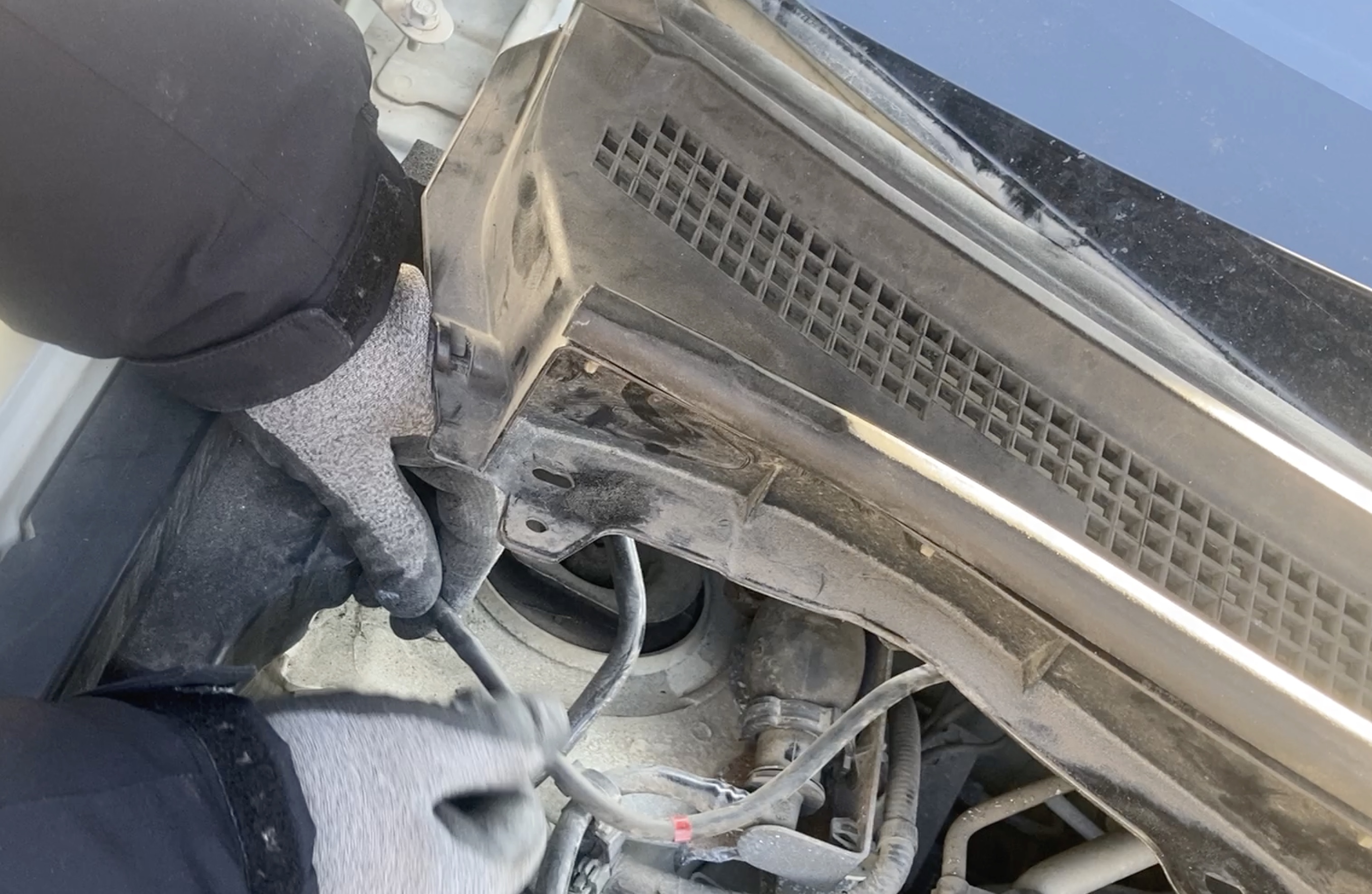

3. 워셔액 호스 분리

카울커버에는 워셔액 호스가 연결되어 있습니다. 이 호스를 분리해야 하므로, 조심스럽게 작업해 주세요.

4. 와이퍼 모터 및 링크 분리

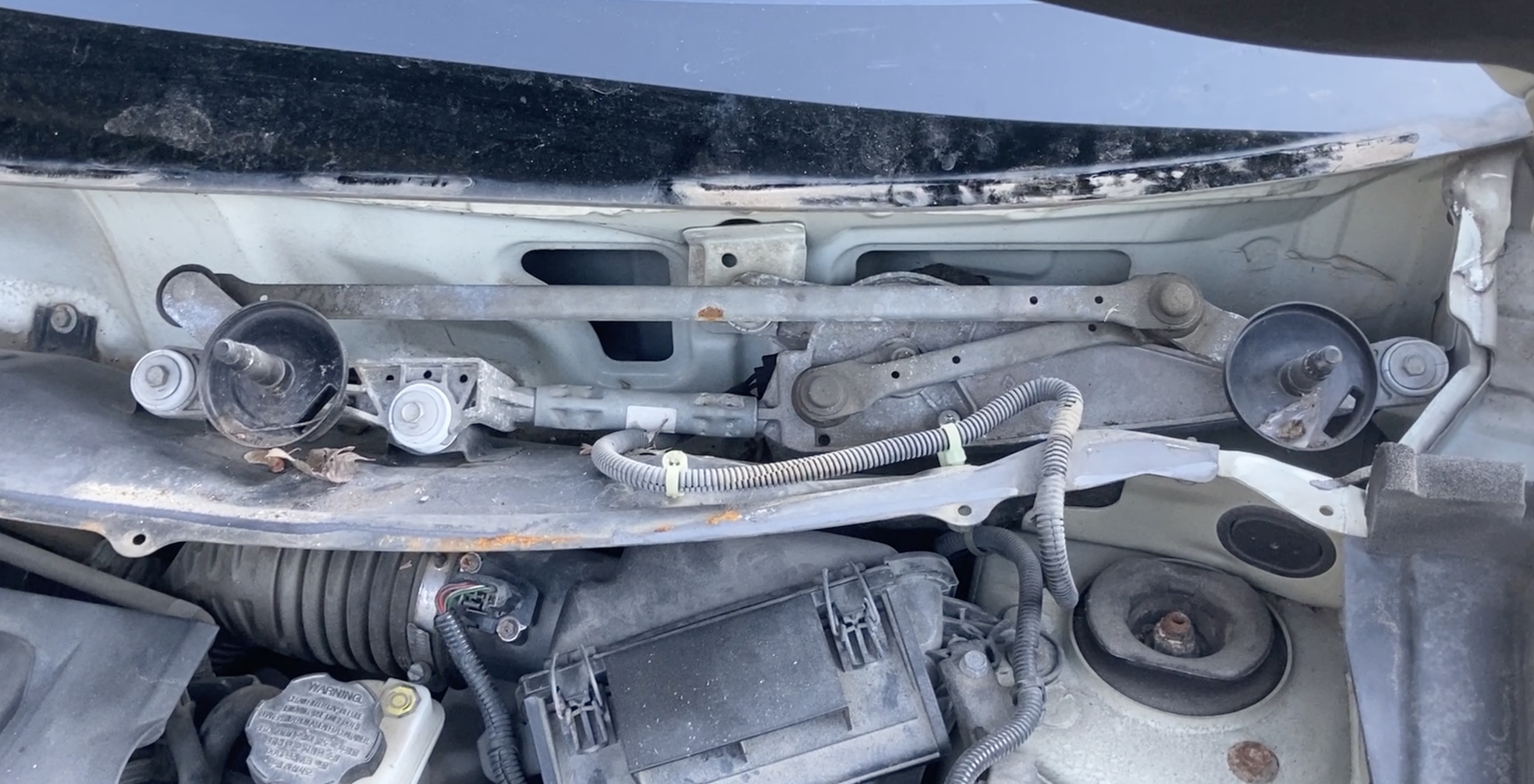

이제 와이퍼 모터와 링크가 보입니다.

정식 명칭은 '와이퍼링크 & 모터'입니다.

와이퍼를 작동시켜 본 결과, 모터는 이상이 없지만 기어가 파손된 것으로 보였습니다.

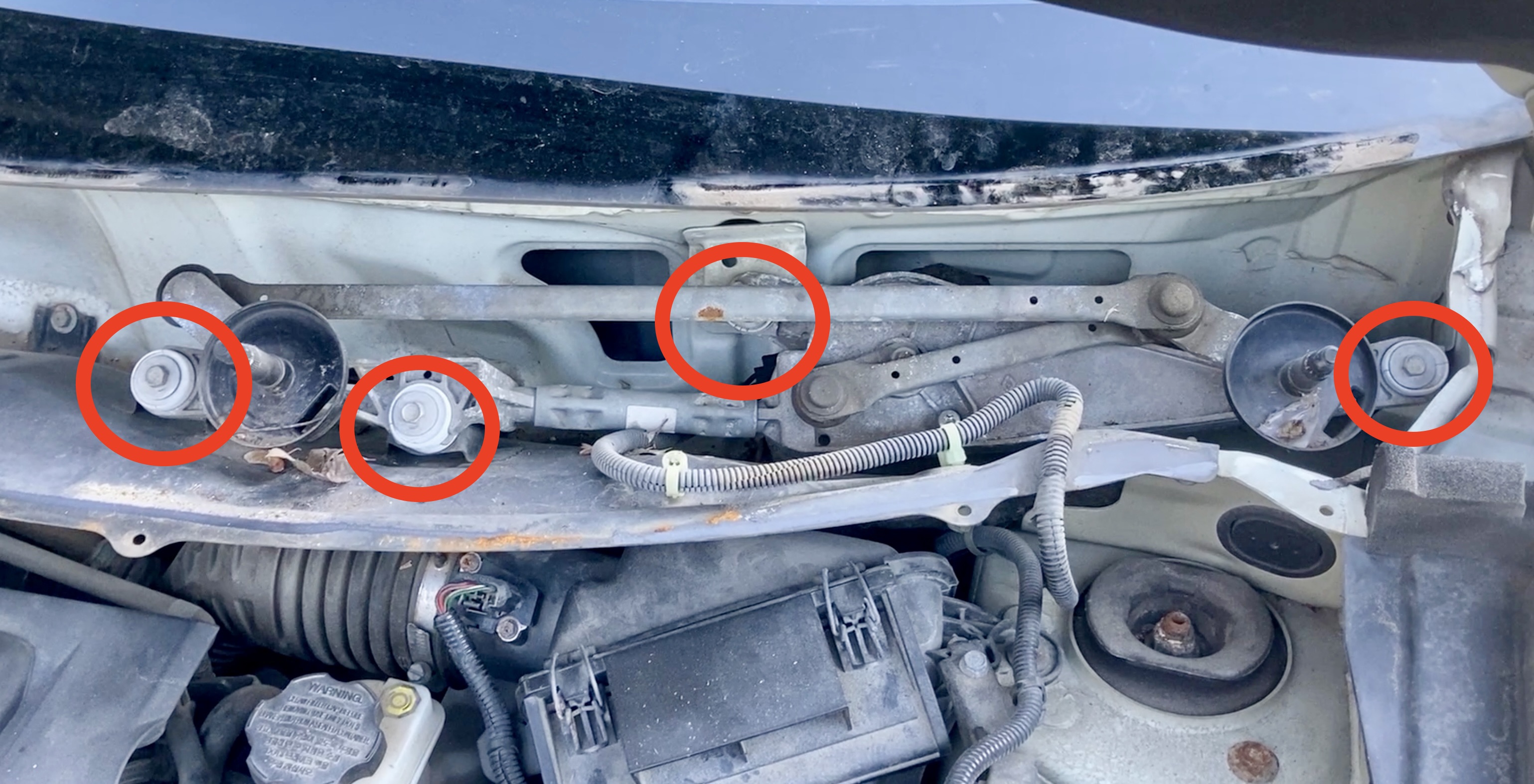

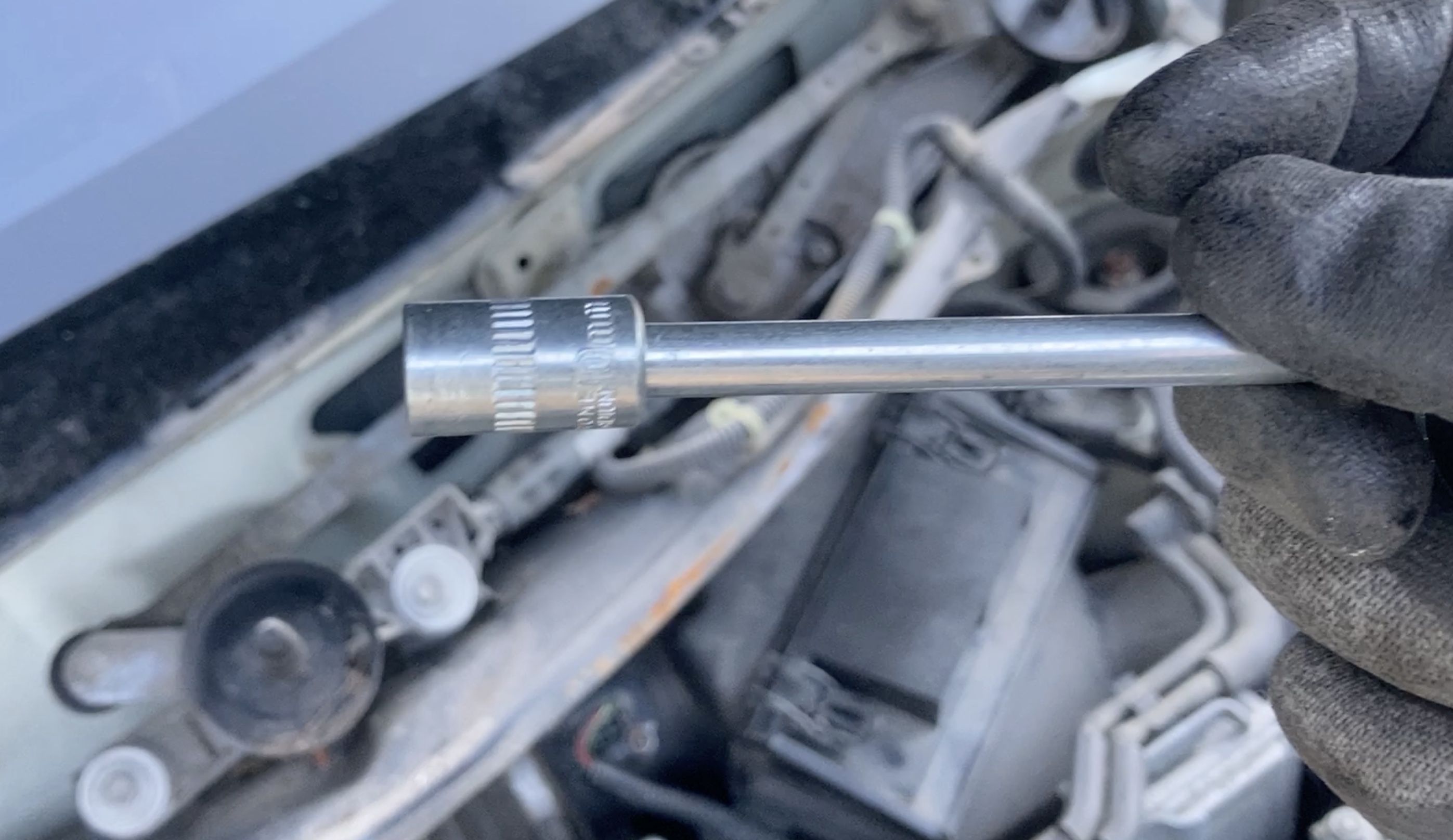

고정 볼트 4개를 풀고, 10mm 복스알을 사용해 와이퍼 모터와 링크를 분리합니다.

또한, 연결된 커넥터를 분리합니다.

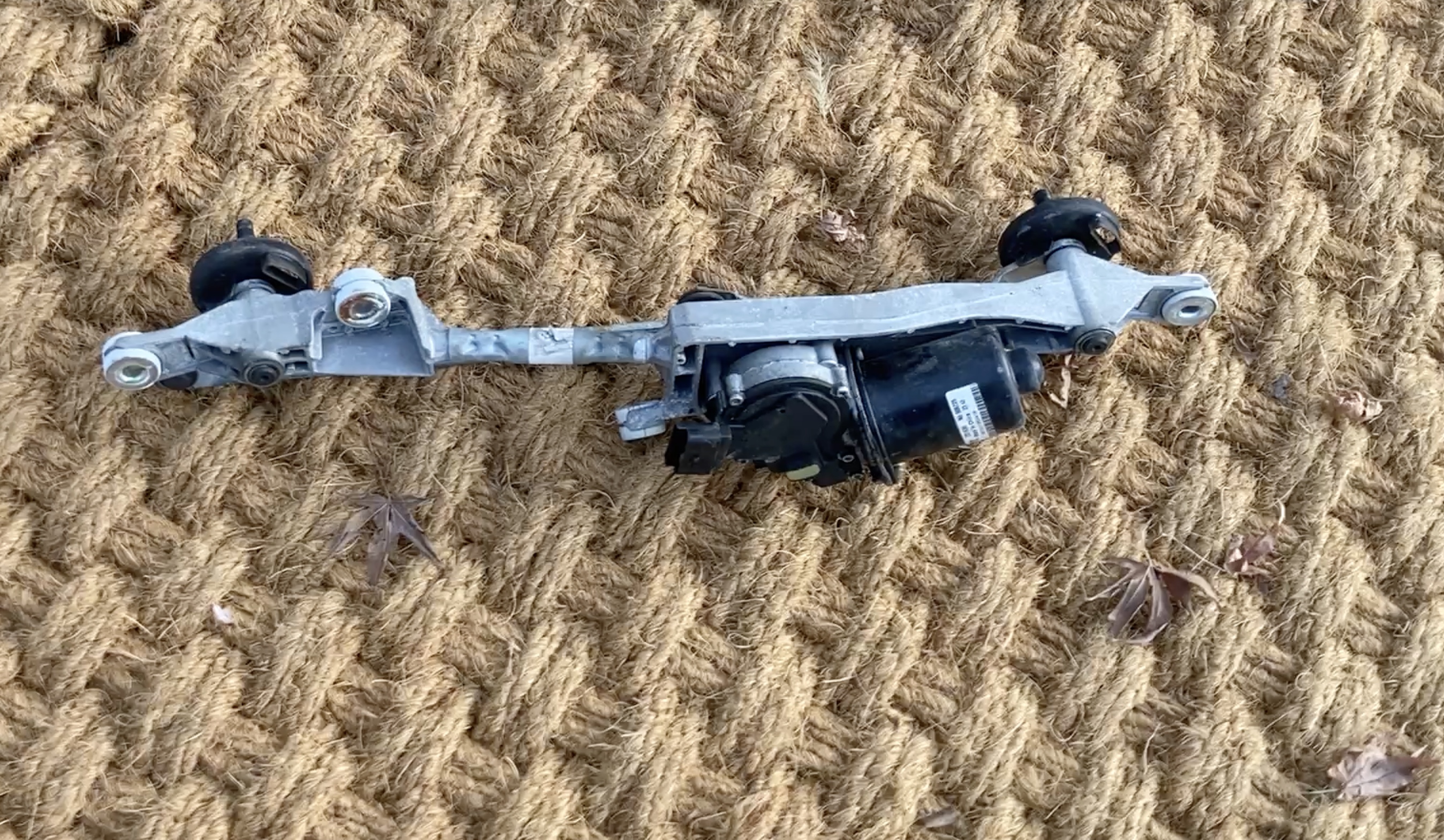

이제 부품이 완전히 분리된 상태입니다.

5. 부품 상태 점검 및 교체

와이퍼 모터 커버를 열어 기어를 확인해 보니, 기어가 파손되어 있었습니다.

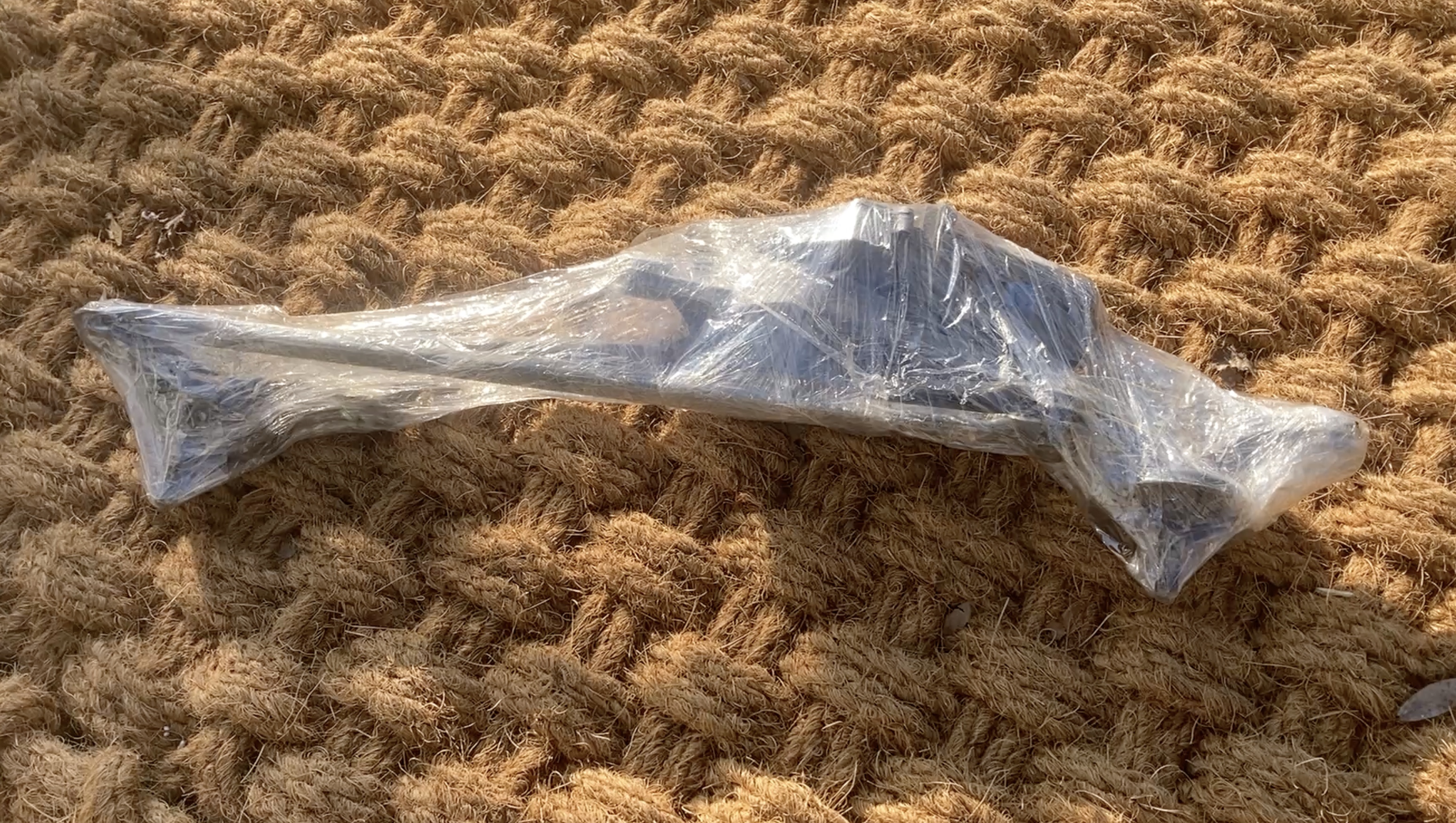

교체할 부품을 중고로 주문한 후, 분해 과정의 역순으로 다시 조립을 시작합니다.

6. 와이퍼 모터 및 링크 재장착

커넥터를 다시 연결한 후, 10mm 복스알을 사용해 고정 너트를 잠그고 와이퍼 모터와 링크를 장착합니다.

그 후, 카울커버에 워셔액 호스를 다시 연결하고, 카울커버를 제자리에 장착한 후 고정핀으로 잘 고정해줍니다.

고정핀은 작아서 분실될 위험이 있으니, 조심스럽게 작업해야 합니다.

7. 와이퍼 암 장착

마지막으로 와이퍼 암을 장착하고, 14mm 복스알로 고정 너트를 조여줍니다.

와이퍼 암 캡을 닫고, 작동을 확인해 봅니다.

8. 최종 확인

모든 작업이 완료된 후, 와이퍼를 작동시켜 보니 정상적으로 잘 작동합니다.

지금까지 QM5의 와이퍼 모터와 링크 교체 작업을 마쳤습니다. 도움이 되셨길 바랍니다. 감사합니다.
