구형 노트북 분해해서 재활용 하기 (소니 바이오 vgn fj75 ) - (1)

사용하지 않는 구형 노트북,

소니 바이오 노트북 vgn-fj75l/b

분해 해서 하드디스크, 메모리, 시디롬 드라이버, 액정패널 등을 재활용 사용할 예정입니다.

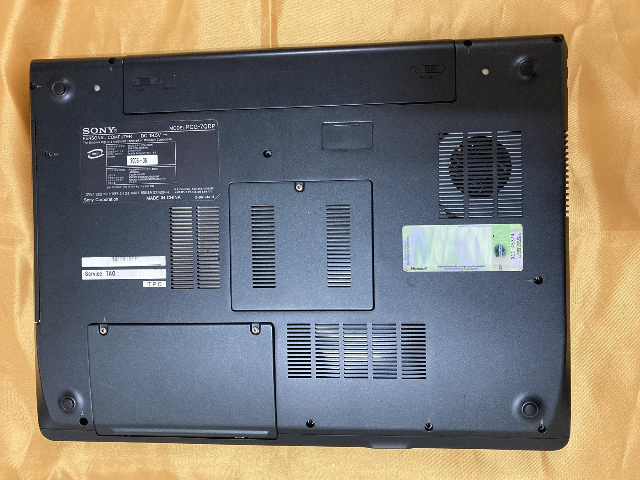

노트북 뒷면에 보이는 나사를 모두 풀어 줍니다.



배터리(양쪽 버튼 같은 것을 중앙으로 밀면 제거가 됩니다), 메모리 커버, 하드디스크커버도 제거 합니다. 메모리와 하드디스크가 보입니다. 중앙이 메모리, 좌측 하단이 하드디스크 입니다.





하드디스크 가 고정 되어 있는 나사 2개를 제거해주면 하드디스크는 분리가 됩니다.

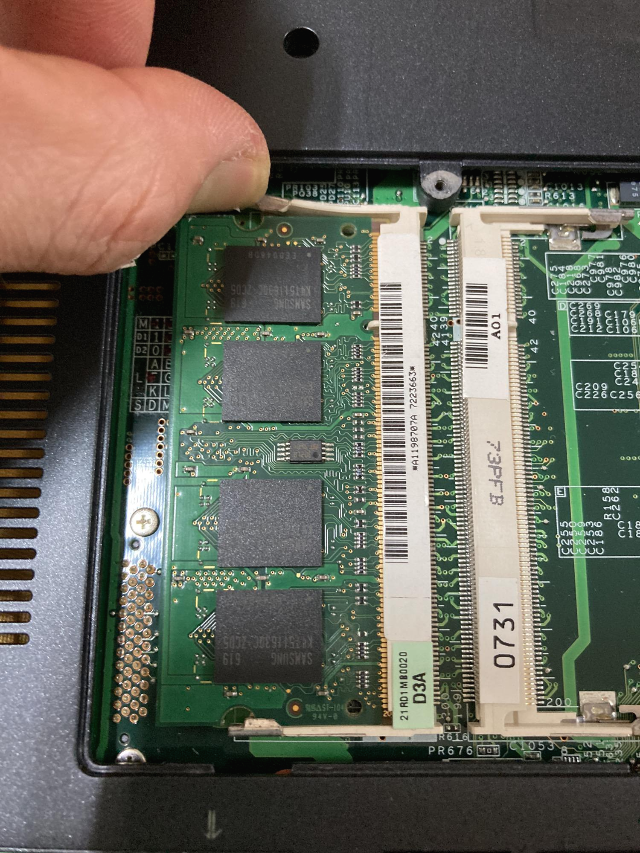

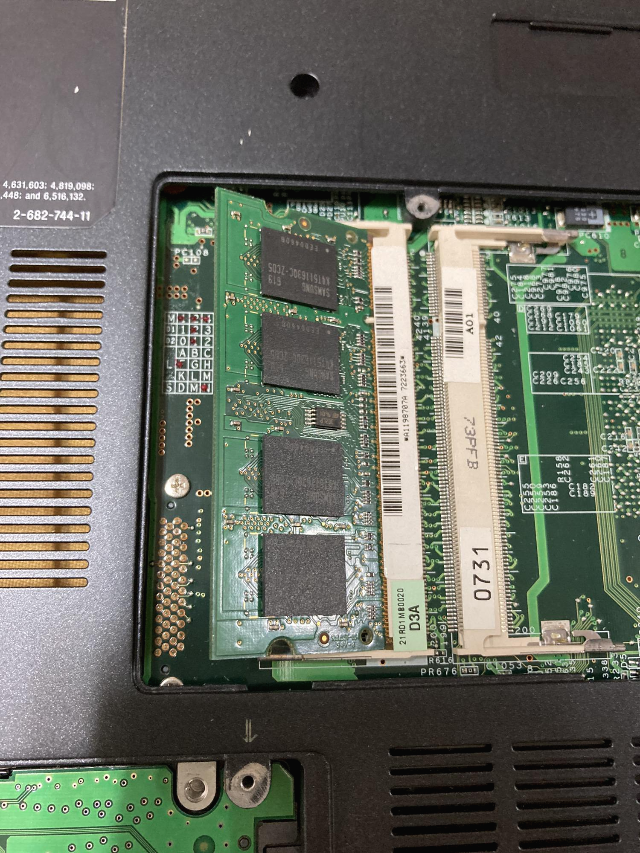

메모리는 양쪽을 살짝 벌려 주면 메모리가 분리가 됩니다.







다음은 키보드를 분리합니다.

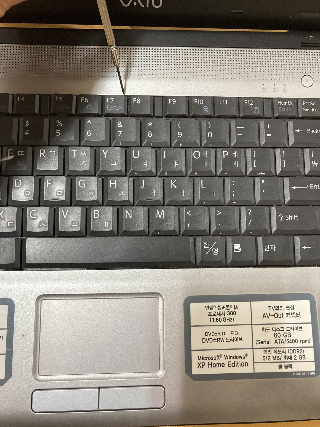

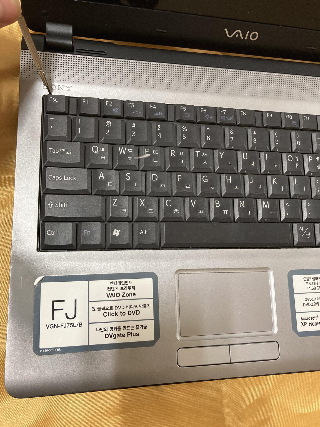

좌측 상단, 중앙, 우측 상단을 드라이버로 살짝 들어주면 키보드는 쉽게 빠집니다.



키보드와 본체에 연결되 있는 키보드케이블을 살짝 당겨주면 분리가 됩니다.



키보드를 제거 하면 은색 커버 같은 것이 덮여있습니다. 보이는 나사를 모두 제거하고 빨간 원으로 표시되어 있는 깊숙히 들어가 있는 나사도 제거를 해줍니다.

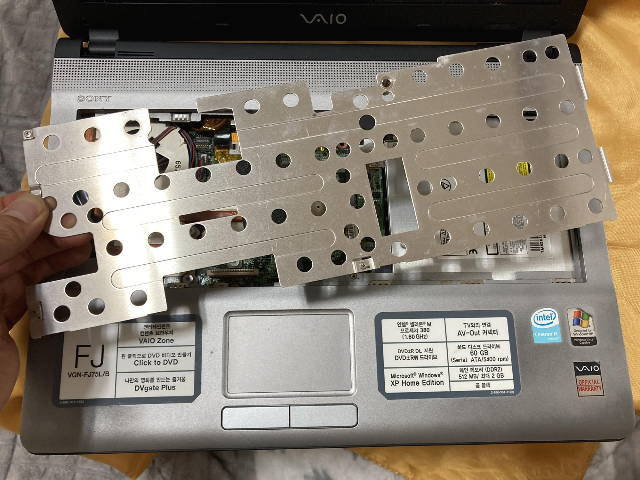

나사를 모두 제거 하면 은색 커버가 분리 됩니다.

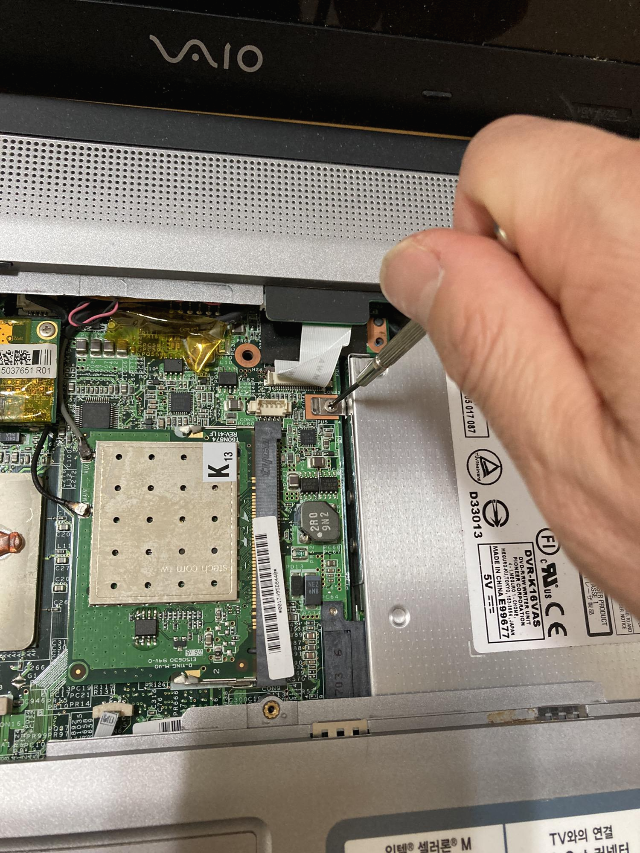

이제 시디롬드라이브를 분리합니다. 사진처럼 나사를 풀어주면 쉽게 분리가 됩니다.





분리된 시디롬 드라이버 사진 입니다.

dvd rw ide 타입에 두께는 12.7mm 정도 됩니다.



노트북 본체 상판을 분리하기 위해 시디롬이 장착되어 있던 자리에 검은색 나사 3개가 있습니다.



이 나사를 제거 하고

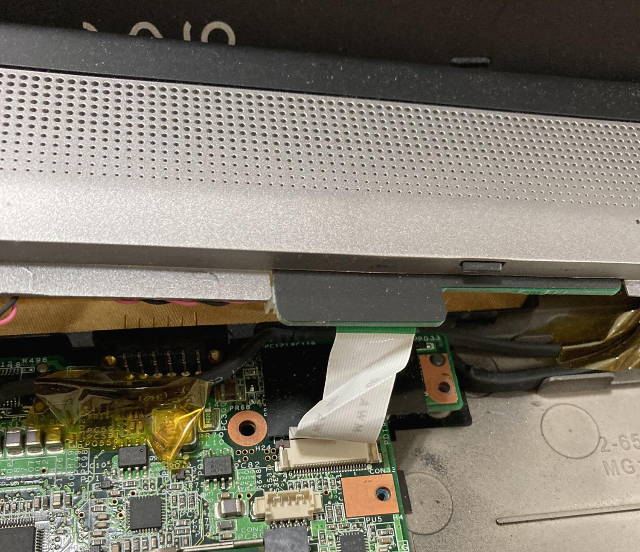

흰색 케이블을 분리하고,



사진처럼 분리된 본체 하판이 보입니다.

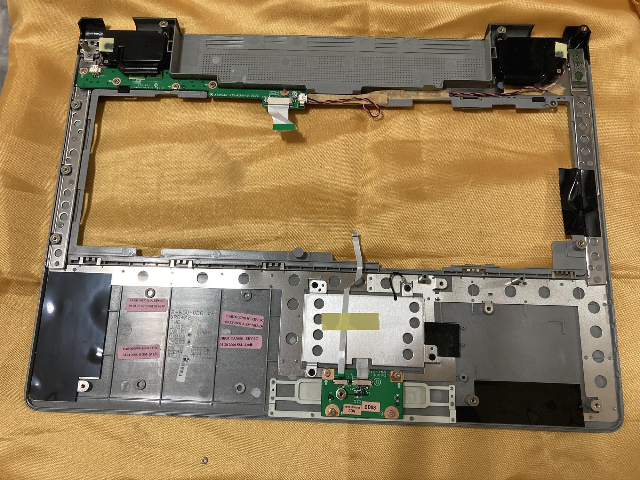

분리된 상판 안쪽 모습입니다.



지금까지 상 하판 분리, 하드디스크, 메모리, 시디롬드라이버 분리까지 했습니다.

다음편에는 액정 모니터 베젤을 분리하는 내용을 다룰 예정 입니다.
