일렉기타 픽업셀렉터와 기타 잭 포트 교체 하기

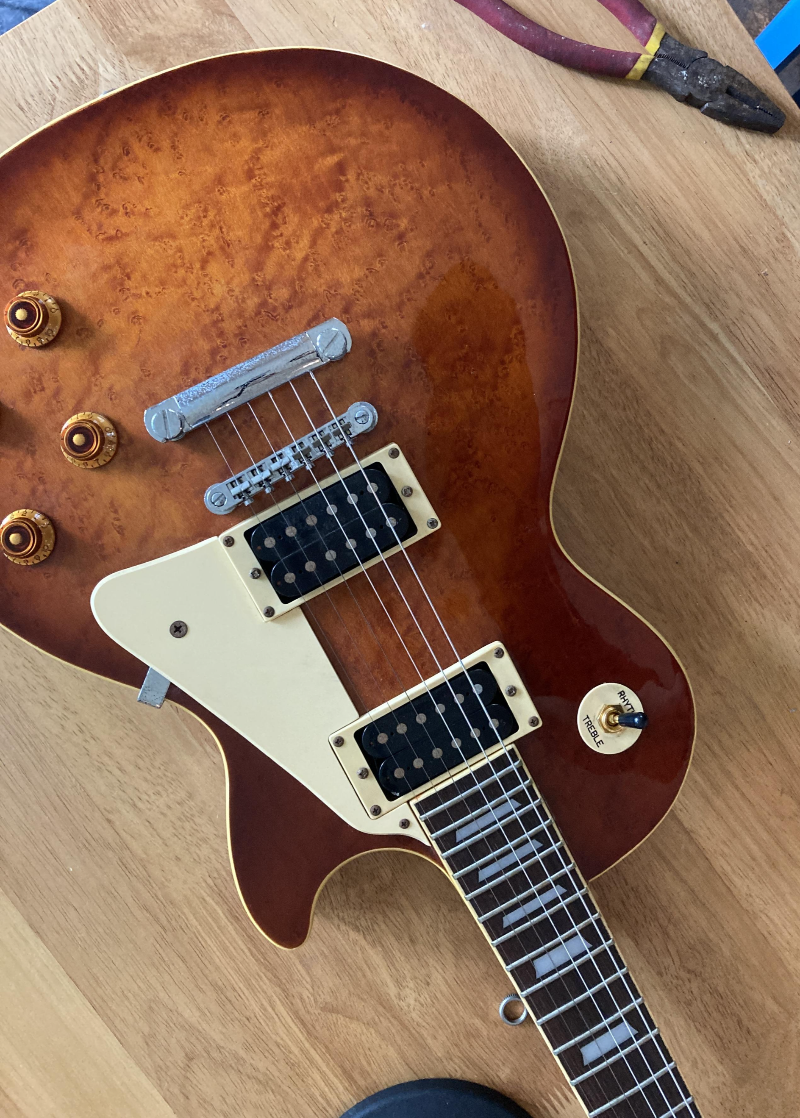

에피폰 레스폴 기타 입니다.

에피폰 레스폴


오랬동안 사용안했더니, 픽업 셀렉터 스위치와 잭에서 접촉 불량, 잡음이 나네요.

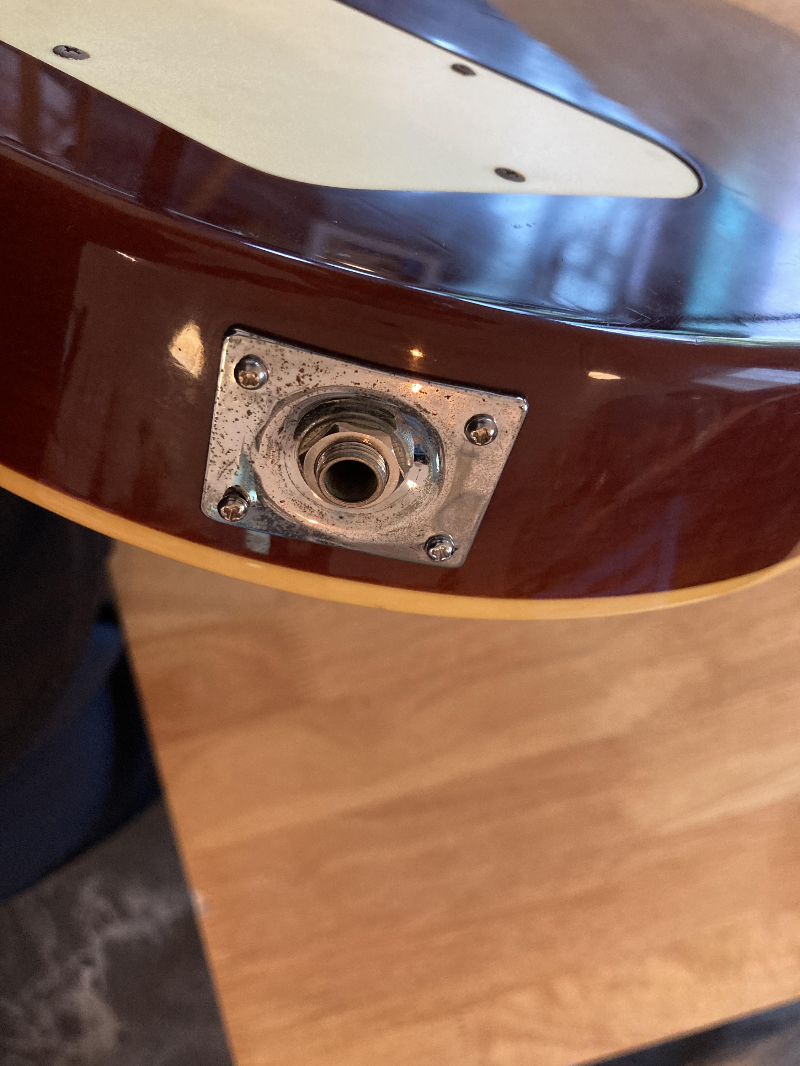

잭포트



알리익스프레스에서

3단 셀렉터 스위치
3단 셀렉터 픽업 토글 스위치 (Les Paul 용 팁 캡 포함)  ₩2,540

잭포트와 잭플레이트
직사각형 스타일 플레이트 기타 베이스 1/4 출력 입력 잭 소켓 잭포트 잭플레이트 포함 ₩2,667

각각 구매 했습니다.

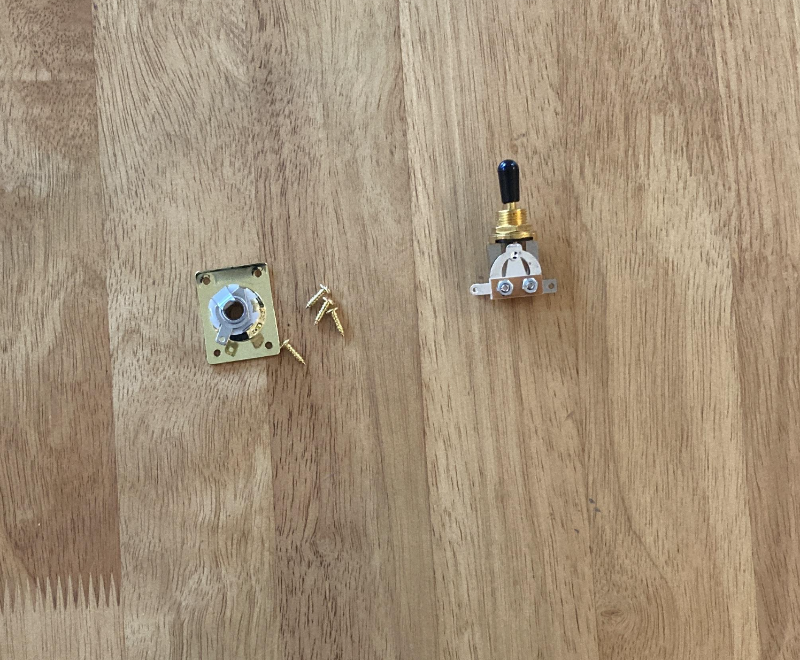

알리익스프레스 3단픽업셀렉터스위치 잭포트

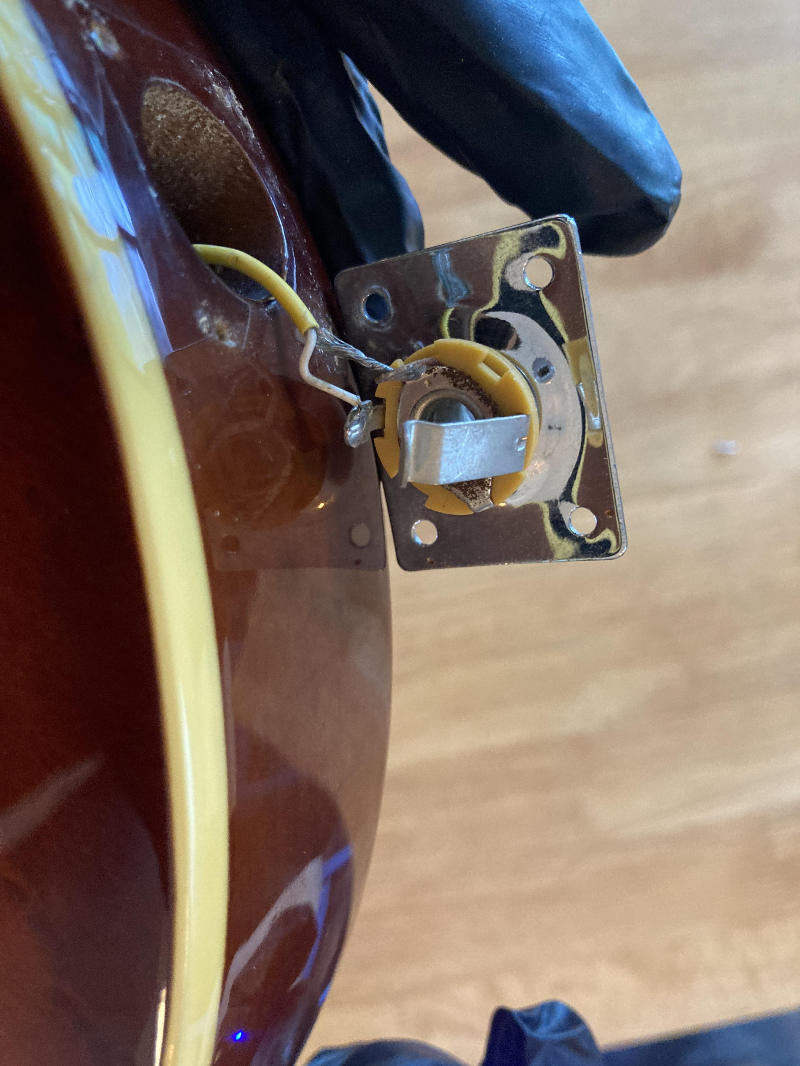

잭포트는 나사 4개를 풀어주면, 전선에 연결되 있는 잭플레이트와 잭포트를 꺼낼수 있습니다.

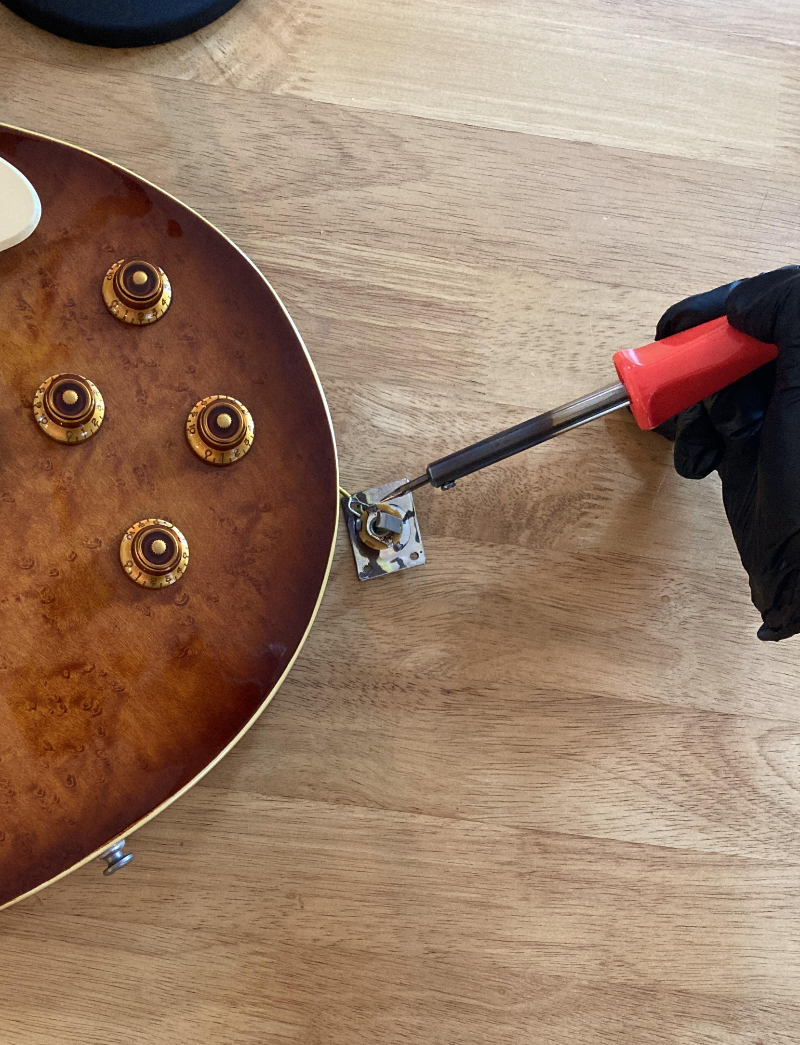

고장난 잭 플레이트와 잭포트에 연결된 전선을 납땜 인두기로 녹여서 분리 합니다.

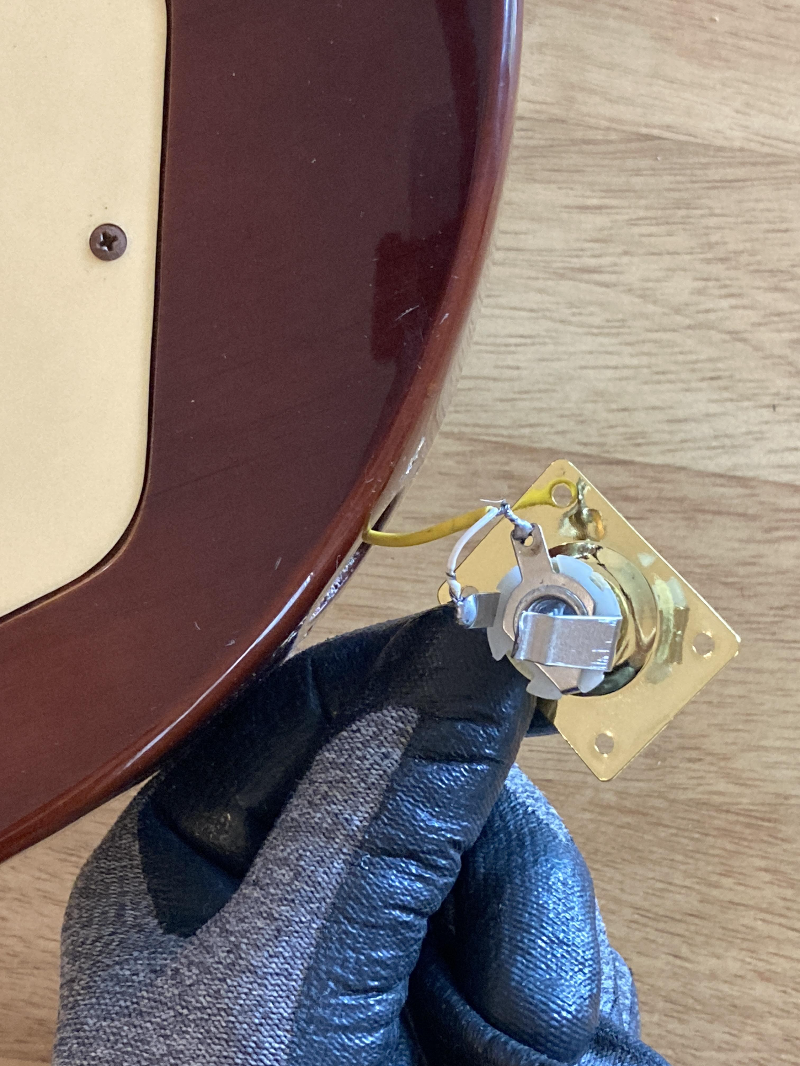

새로 구입한 잭 플레이트와 잭포트를 납땜 인두기로 전선에 납땜해 줍니다.

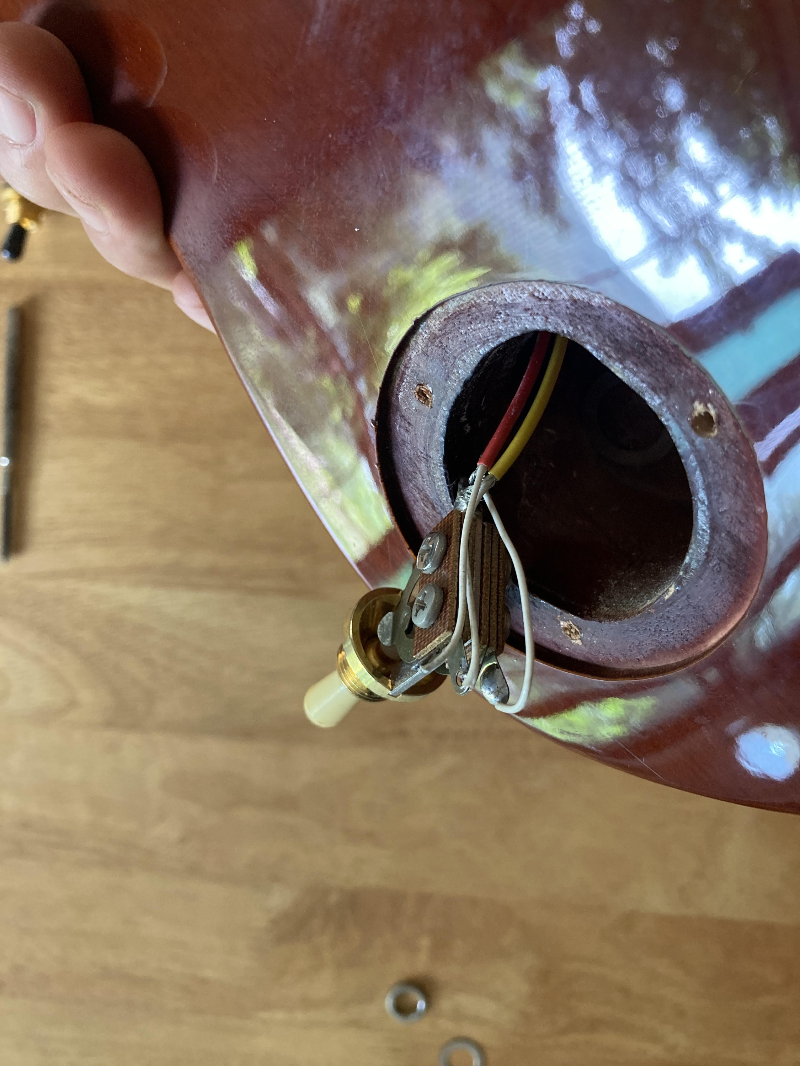

3단 픽업 셀렉터 스위치는 기타 뒷면의 3개의 나사를 풀어주면, 전선에 연결되 있는 픽업 셀렉터 스위치를 꺼낼수 있습니다.
나사가 녹슬어 잘 안풀립니다.

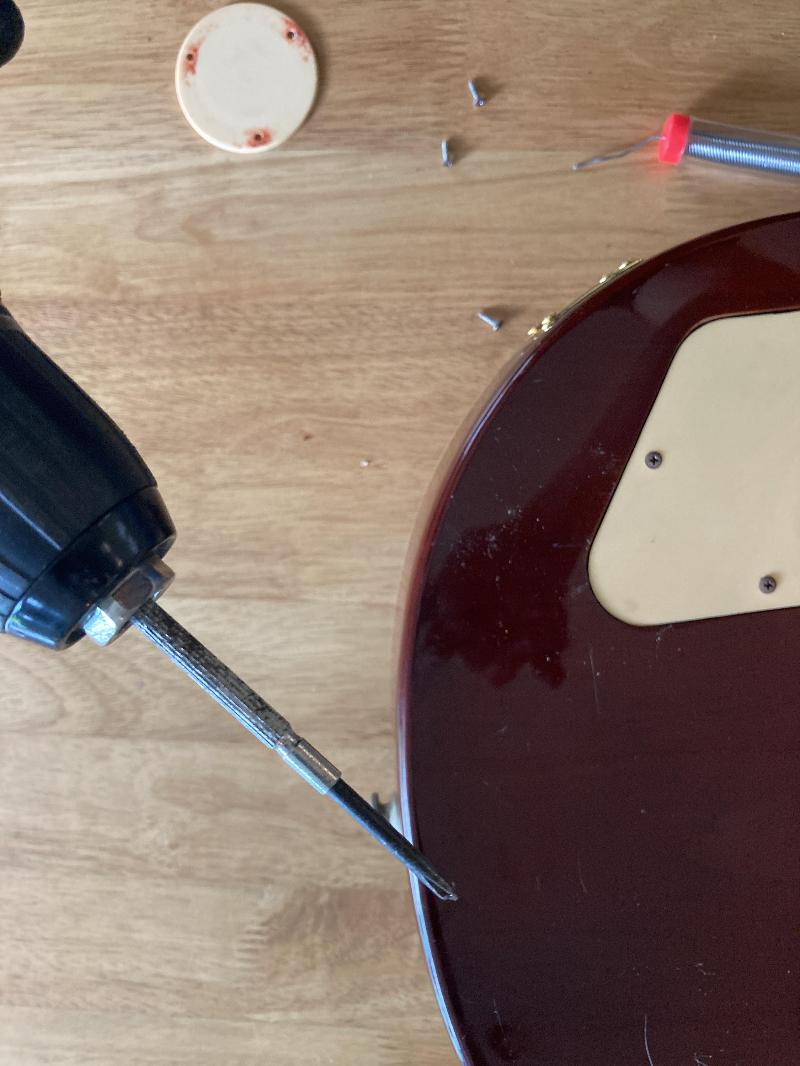

전동 드릴비트에 정밀드라이브 날을 비트로 사용해서 풀었습니다.

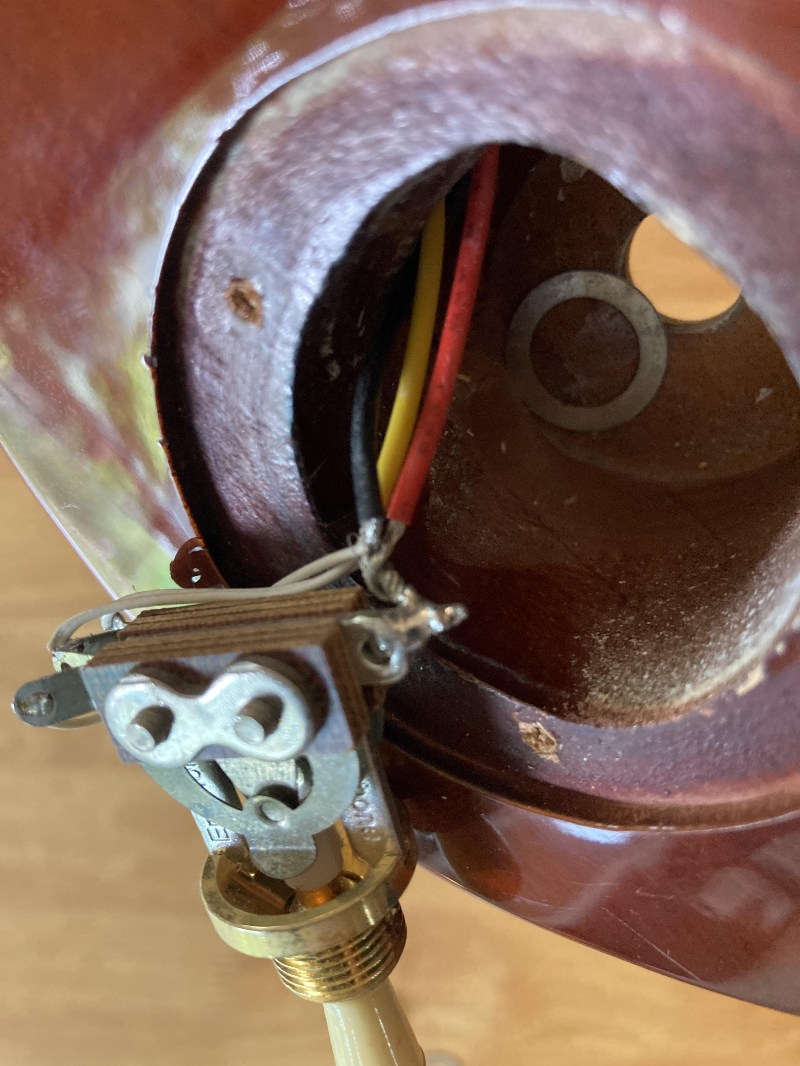

고장난 픽업 셀렉터가 보입니다. 전선이 여러개 입니다.



지금 연결 상태를 잘 참조하여, 똑같이 연결 해줘야 합니다.
연결된 전선을 납땜 인두기로 녹여서 분리 합니다.

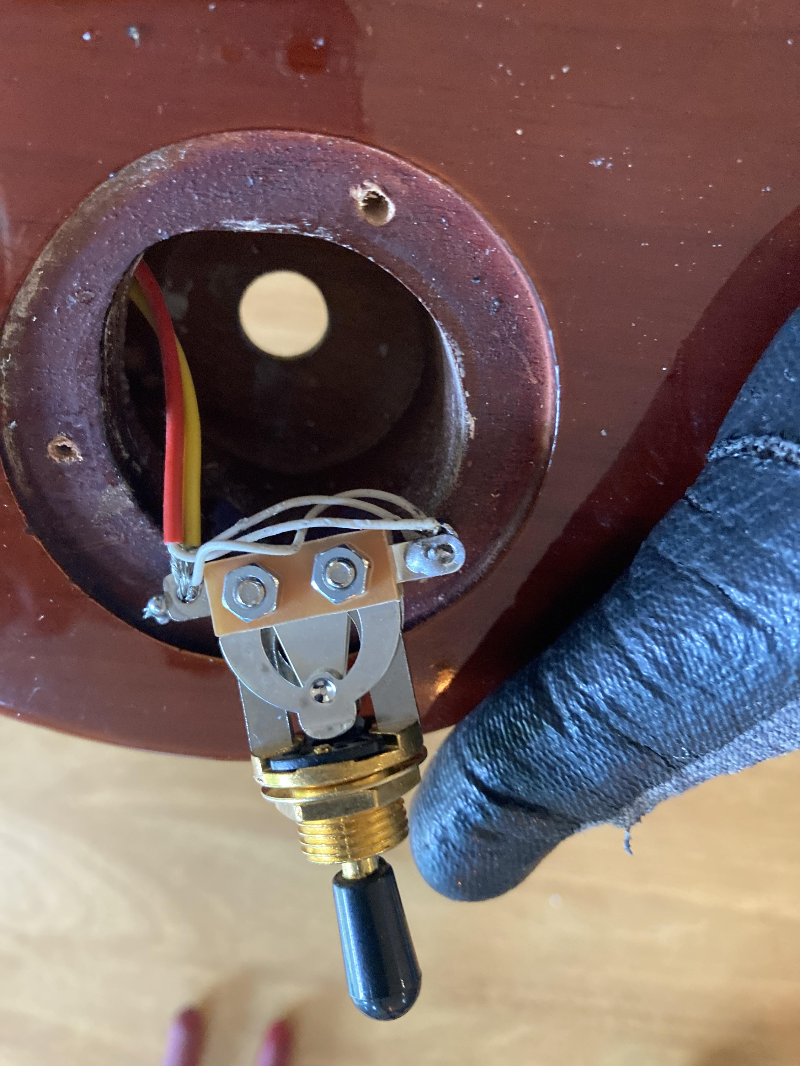

새로 구입한 3단 셀렉터 스위치를 납땜 인두기로  전선에 납땜해 줍니다.



앰프를 연결 했습니다. 잡음 없이  소리가 잘 납니다.




납땜인두기를 사용해 봤다면, 일렉기타 픽업셀렉터와 기타 잭 포트 교체 하기 쉽게 할 수 있습니다.

감사합니다.
