올뉴모닝 후방카메라 설치와 트렁크 버튼 스위치 교체

기아 올뉴모닝 TA 승용차 입니다.



고장난 트렁크 버튼 스위치 교체와 후방카메라 교체 설치 해보겠습니다.

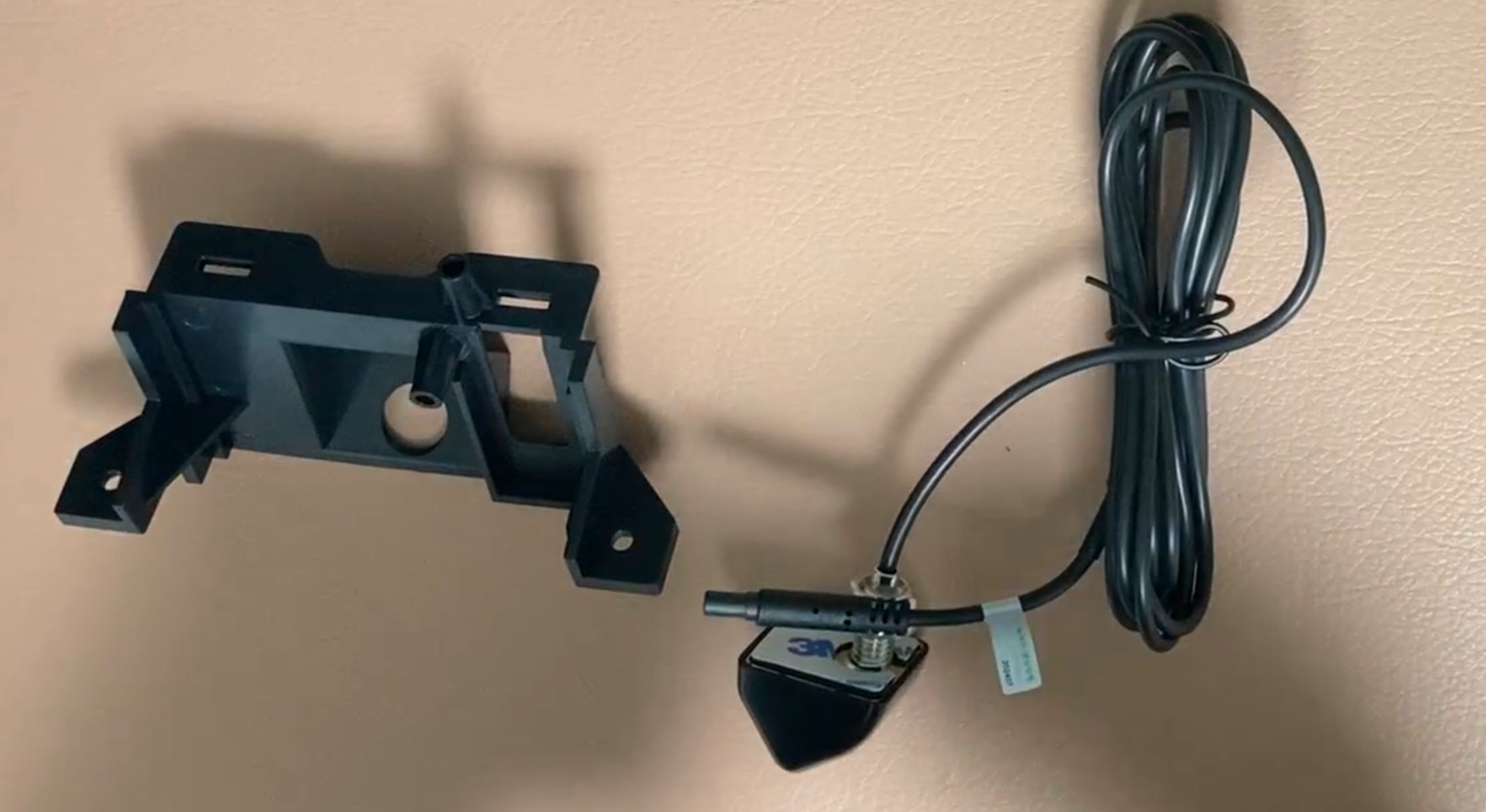

트렁크 버튼 스위치, 후방카메라(브라켓에 맞는 전용카메라), 후방카메라 브라켓(올뉴모닝 트렁크 엠블럼하단에 설치가능한 브라켓)을 구매 했습니다.

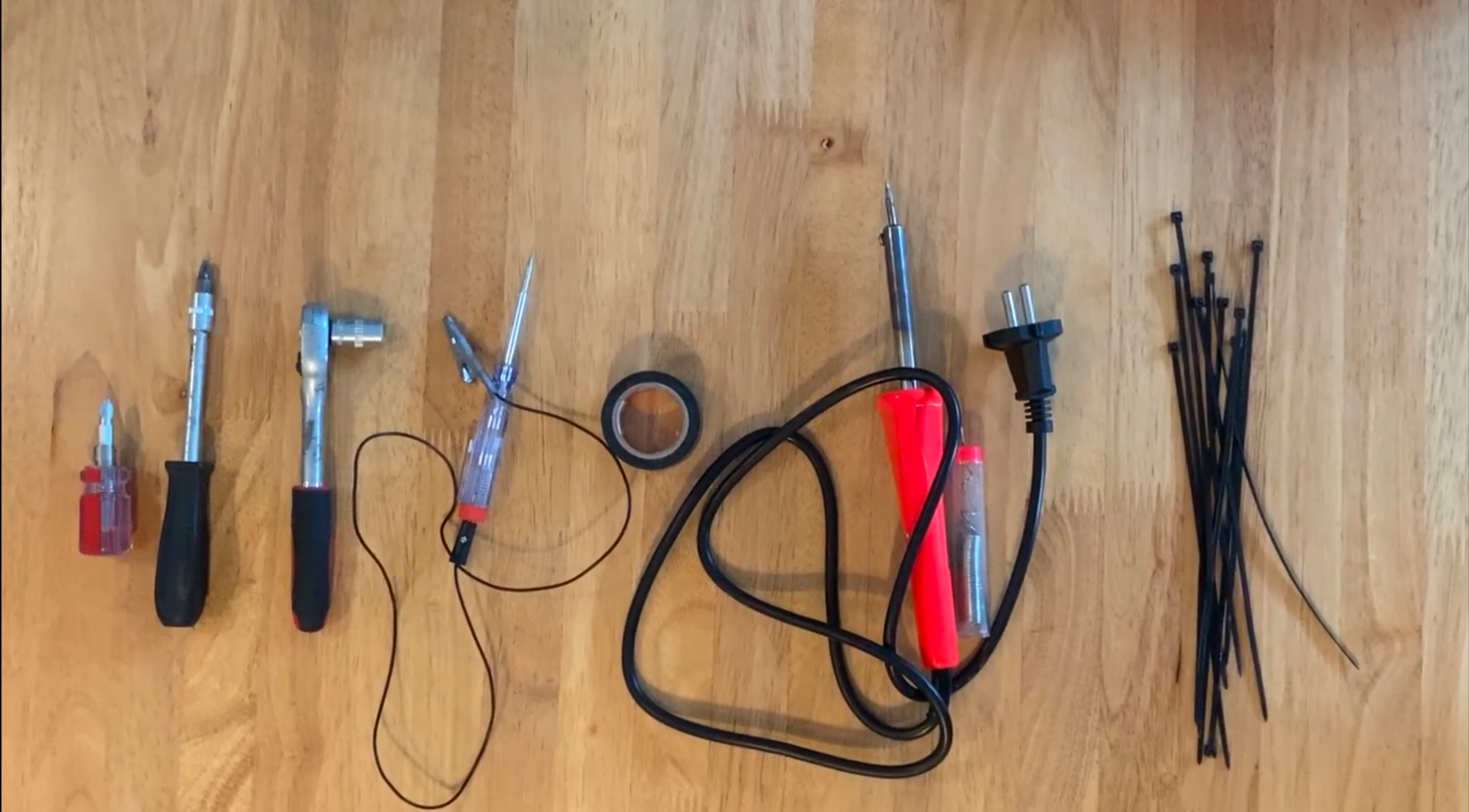

십자드라이버, 10mm 복스, 자동차 회로 테스터, 전기테이프, 납떔 인두와 납, 철사(옷걸이), 케이블 타이 등이 필요합니다.



먼저 후방카메라 브라켓에 맞는 전용 카메라를 브라켓에 고정해야 합니다.

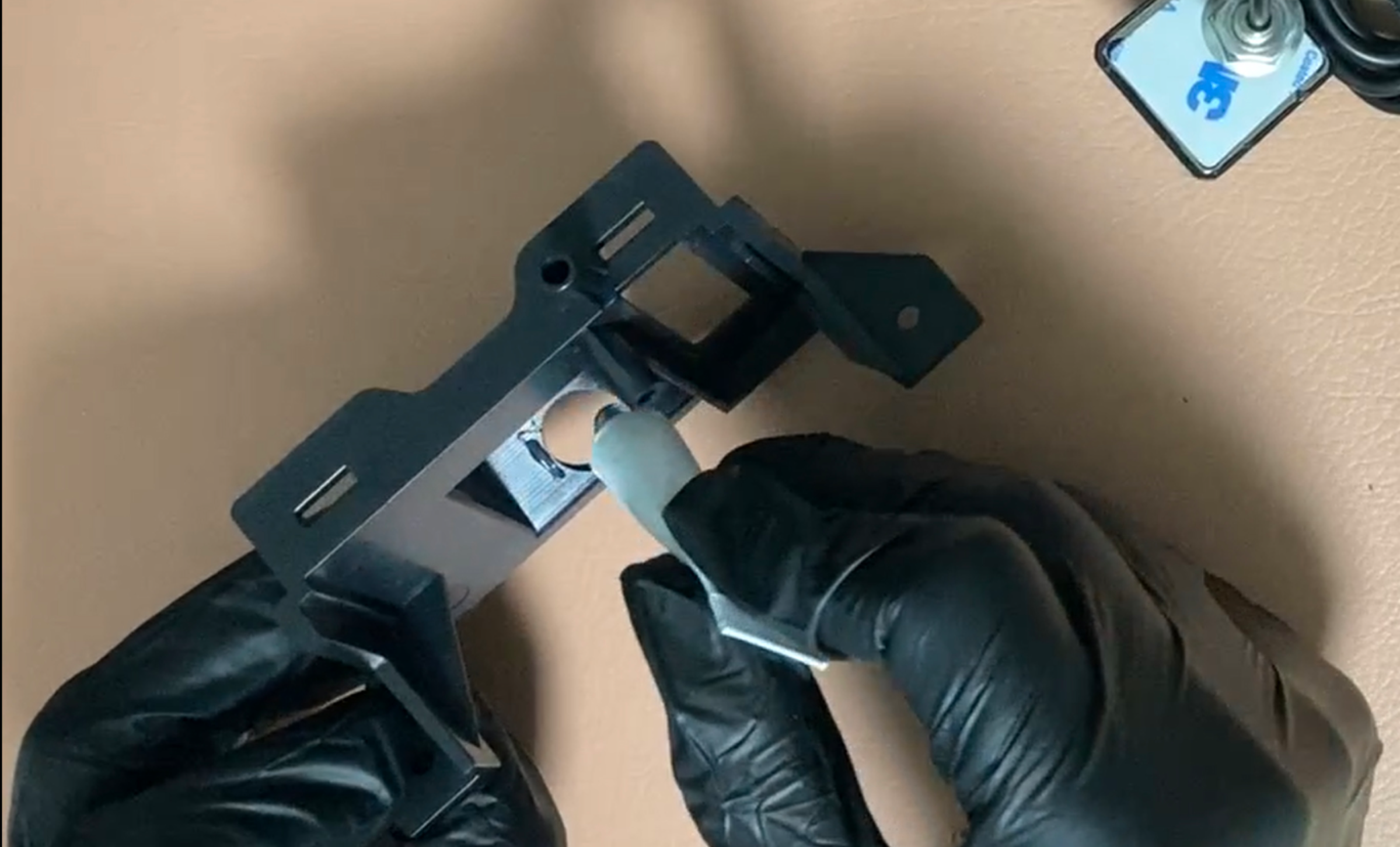

카메라를 실리콘으로 고정해 줍니다.





실리콘 접착 후 잘 고정이 될때까지 기다립니다.



카메라와 브라켓 사이 공간이 보입니다. 카메라와 브라켓 사이 빈공간을 믹스앤픽스로 튼튼하게 한번 더 고정해 줬습니다.



트렁크 엠블럼 하단에 후방카메라를 설치하고, 트렁크 버튼을 교체하려면 먼저 트렁크 트림을 탈거해야 합니다.

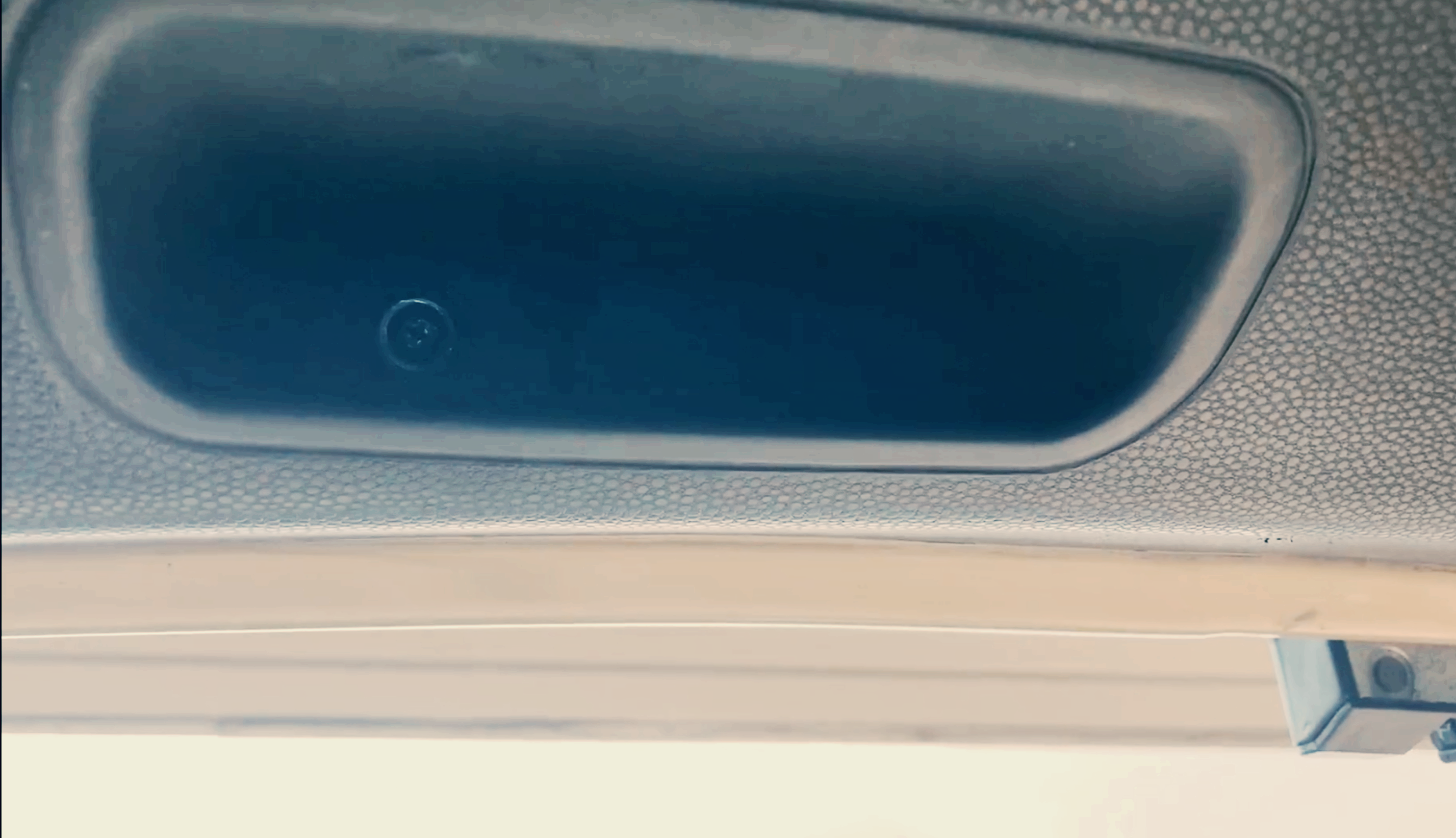

트렁크 안쪽 손잡이에 볼트 위치가 보입니다.



십자드라이버로 볼트 1개를 풀어준 후, 트림 사이 공간을 잡고 당기면 트림이 분리됩니다.

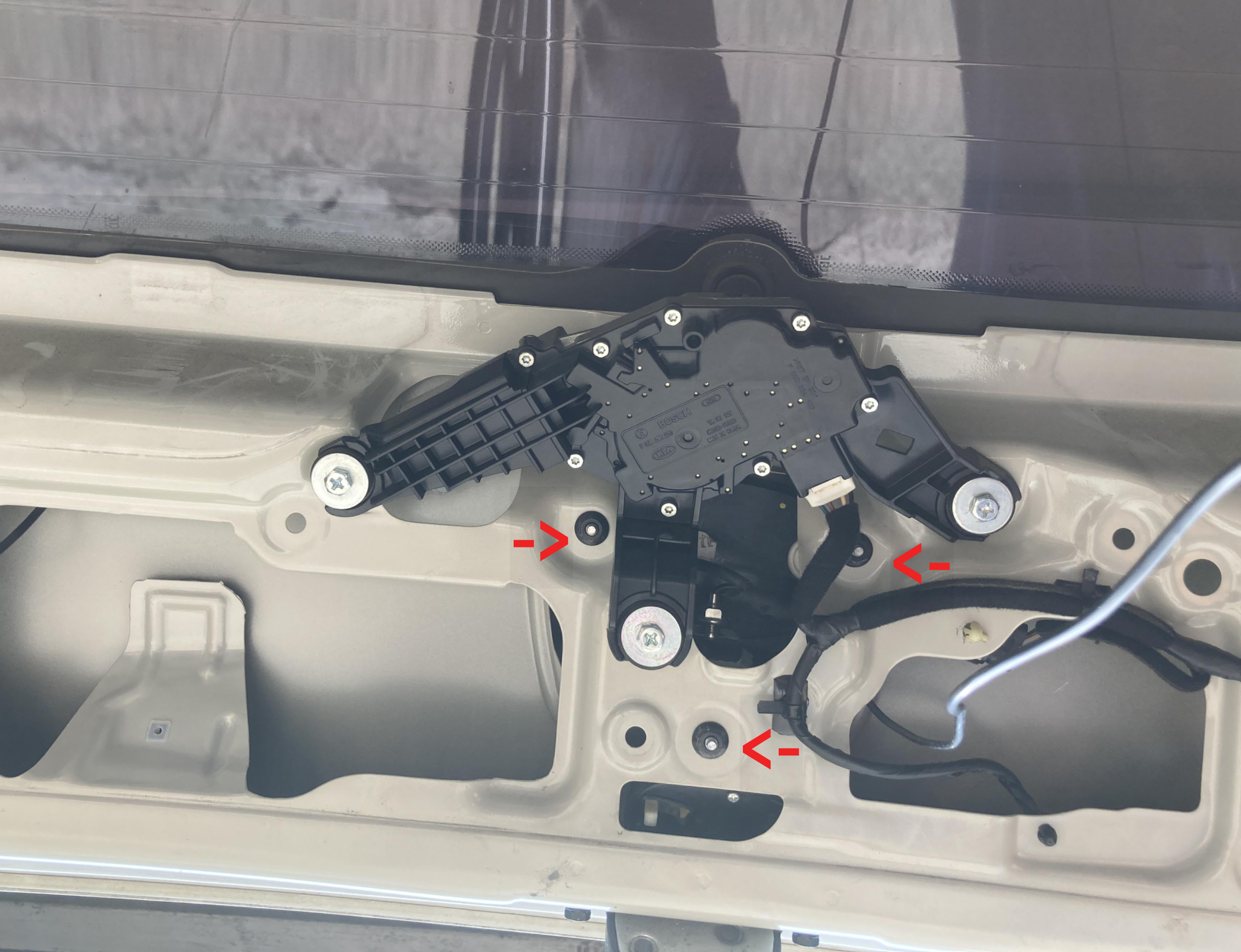

엠블럼을 분리하려면 사진의 화살표로 표시된 너트 3개를 풀어줍니다. 10mm 복스로 너트 3개를 풀어 줍니다.

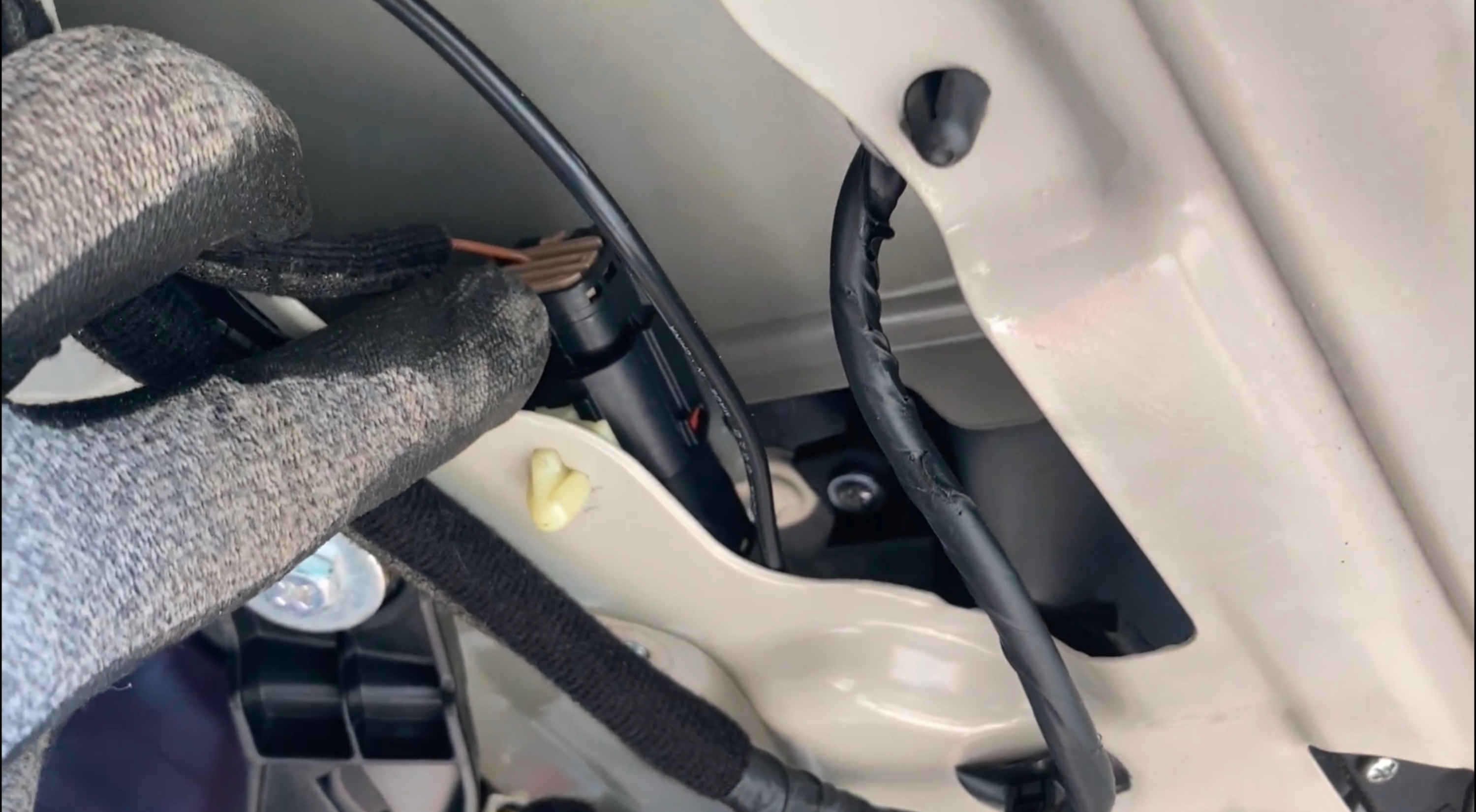

트렁크 버튼 커넥터(갈색,검정색)의 핀을 눌러 분리합니다. 케이블 고정핀(흰색)도 분리해 줍니다.

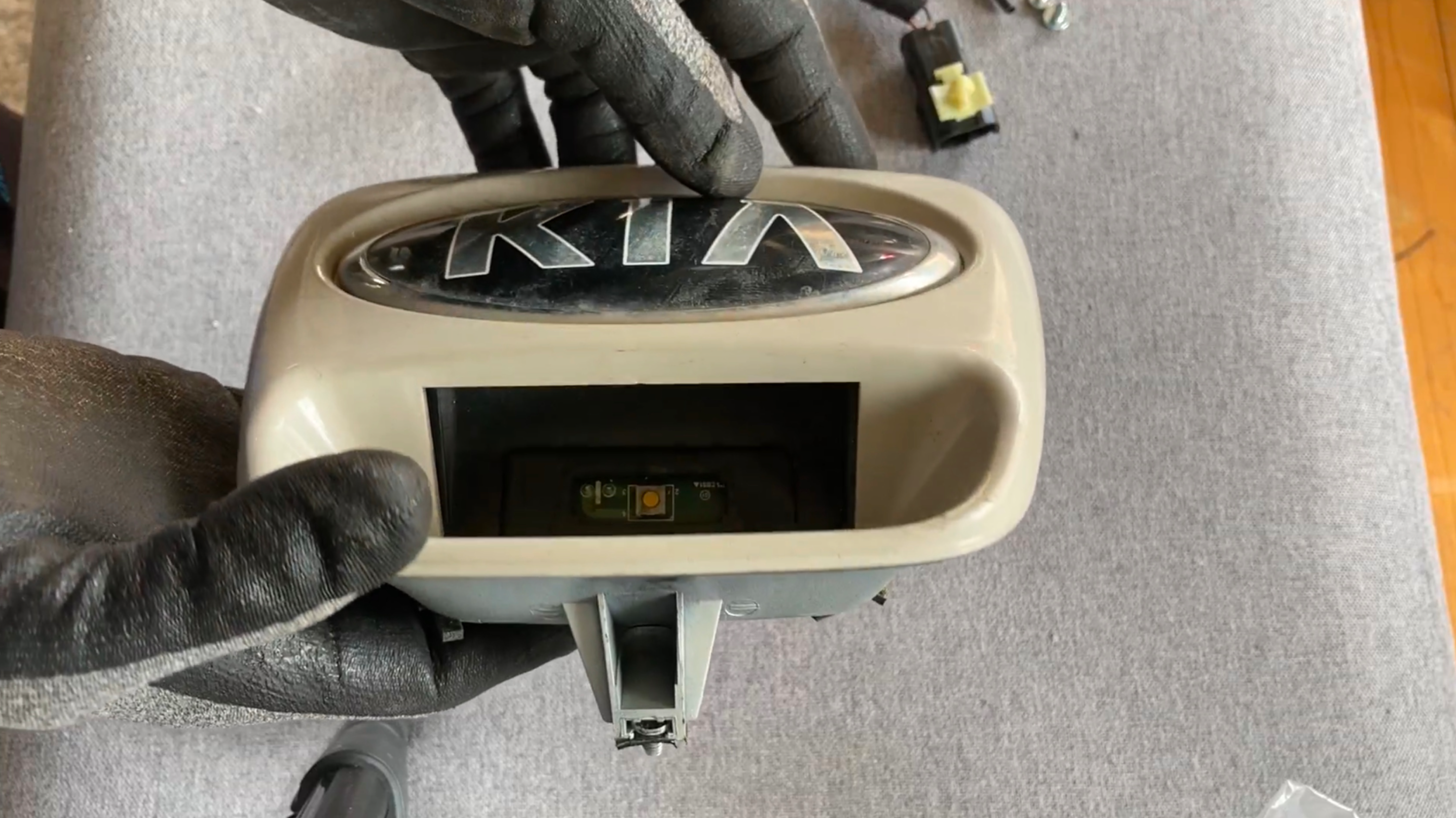

트렁크 앰블럼이 분리가 되었습니다.



트렁크버튼이 고장나서 버튼을 교체합니다.

트렁크 버튼은 알리익스프레스에서 "기아 모닝 트렁크 버튼"으로 검색하여 구입했습니다.



알리익스프레스에서 구입한 스위치는 올뉴모닝 트렁크 버튼 스위치와 커넥터가 다릅니다.

새로 구입한 트렁크 스위치에서 커넥터 부분을 잘라내고, 고장난 트렁크 버튼의 커넥터에 연결합니다.

흰색 커넥터는 잘라내고, 기존 커넥터를 연결해주고 납땜해 줍니다.





트렁크 버튼을 브라켓에 고정해 줍니다.

버튼은 세로로 위치해주고, 동봉된 2개의 볼트로 고정해 줍니다.



버튼은 카메라 오른쪽에 위치하게 됩니다.

브라켓을 엠블럼에 조립해주고, 볼트 2개로 고정해 줍니다.





엠블럼을 트렁크에 조립해 줍니다.





트렁크 커넥터도 연결하고, 케이블 고정핀도 연결해 줍니다.



후방카메라 전원선을 좌측 2열 스커트 밑의 후진등 선에 연결해 줘야 합니다.

먼저 2열 엉덩이 시트를 탈거 해줘야 합니다.



시트 뒤쪽으로 손을 깊이 찔러 넣고, 힘껏 당기면 됩니다.



사이드 스커트 탈거를 위해, 십자 볼트 2개를 풀어 줍니다.







사이드 스커트를 잡아 당기면 탈거가 됩니다.

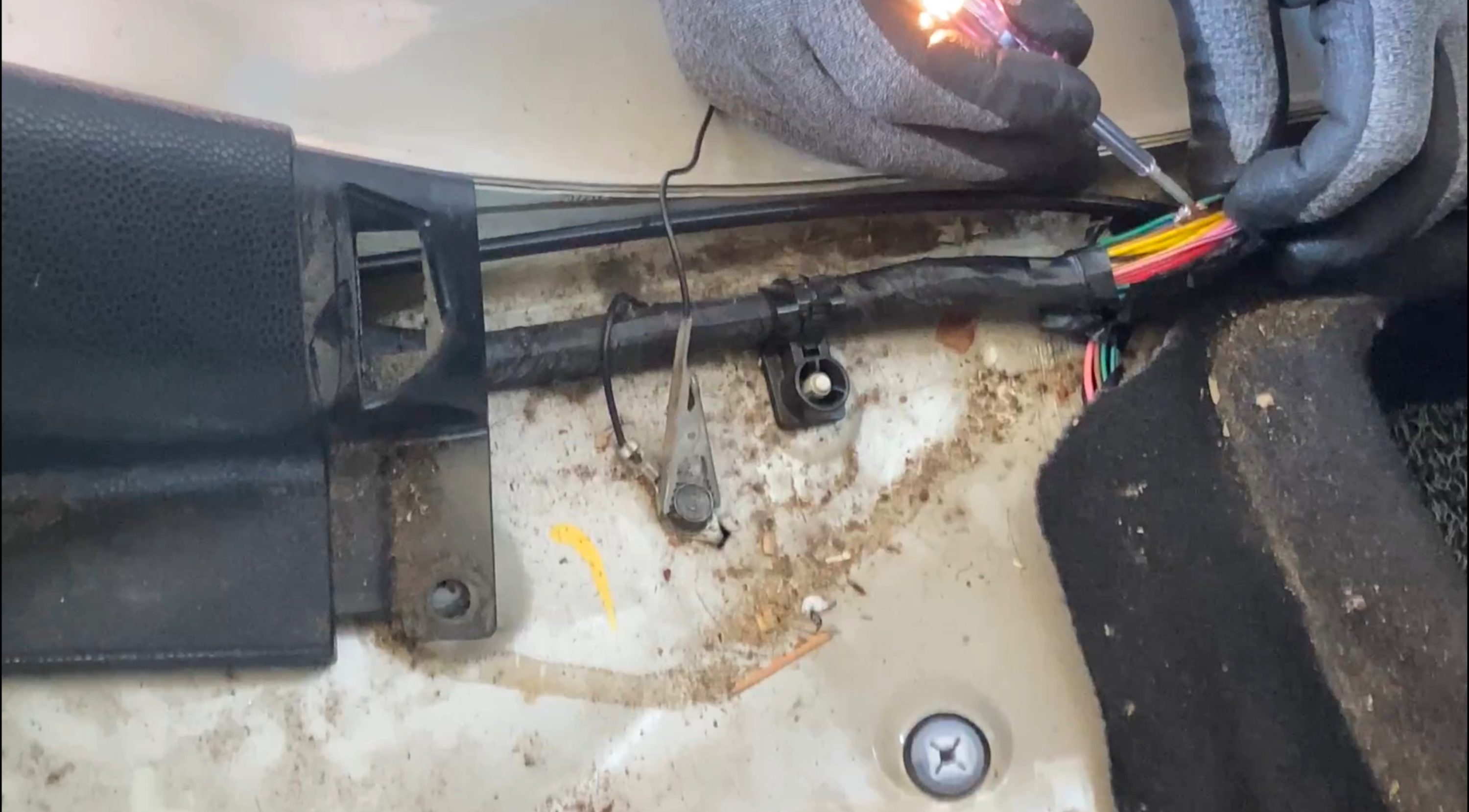

전선 뭉치를 확인한 후 자동차 회로 테스터로 후진등을 찾아줍니다.

차체 바닥 나사 부분에 테스터의 마이너스를 연결합니다.

후진 기어를 넣은 상태에서 전선의 피복을 벗겨 하나하나 테스트합니다.

불이 켜지면 후진선입니다.







후방카메라 전원선의 빨강선을 후진등 선에 연결합니다.

납땜하고 테이프로 감아 줍니다.

검정선은 접지에 연결해서 노이즈가 있으면 연결하지 않습니다. 상관없이 검정선은 연결하지 않았습니다.





배선 뭉치를 전기테이프로 감아 줍니다.

케이블타이로 잘 묶어 줍니다.



C필러 트림 안쪽으로 배선을 넣어 줍니다.

사이드 스커트를 조립하고 엉덩이 시트도 원위치 합니다.



후방카메라에서 나온 배선은 트렁크 안쪽에서 주름관을 통해 실내로 들어가 운전석 후방카메라 모니터까지 가야 합니다.

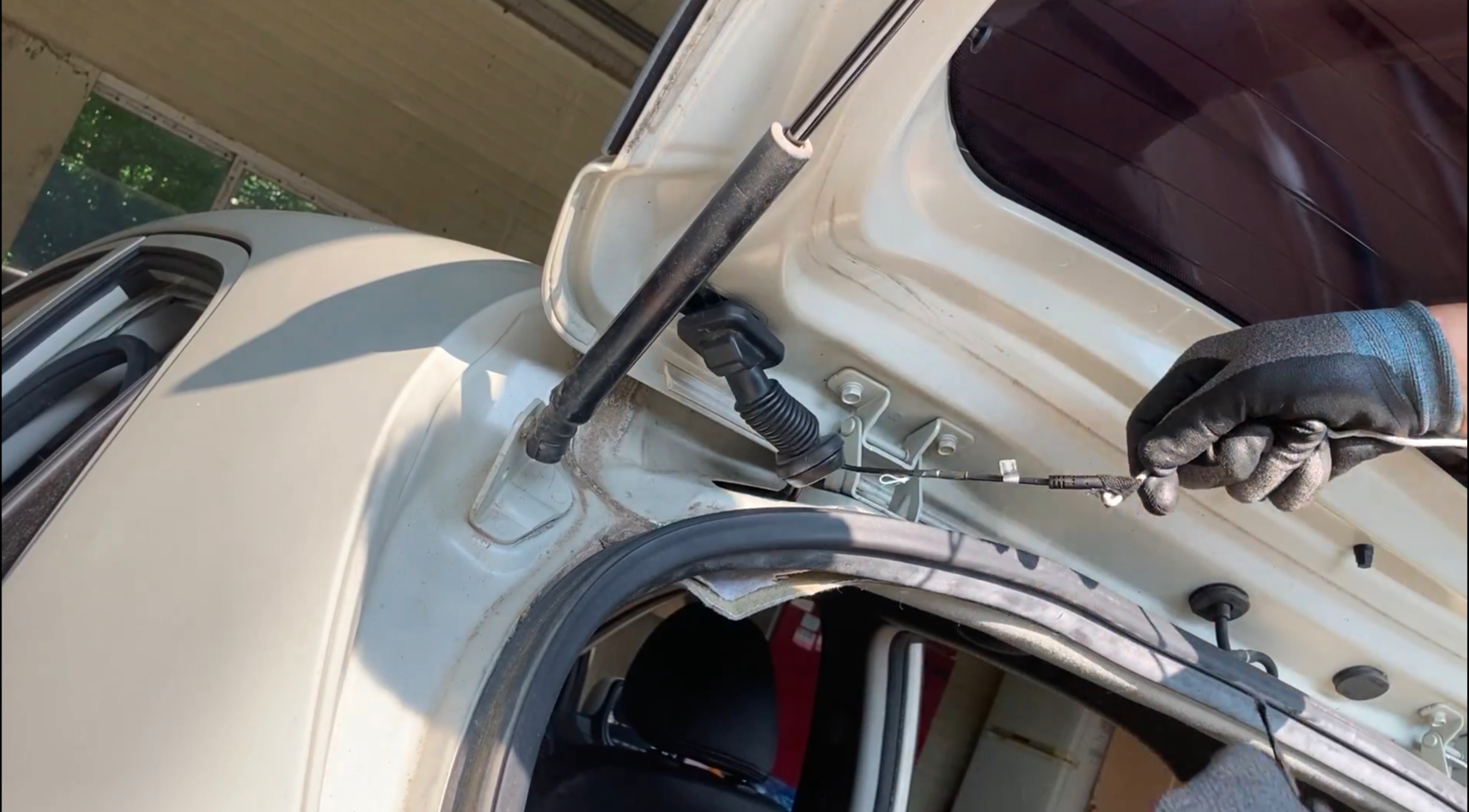

트렁크 안쪽으로 관통하기 위해 옷걸이를 사용 합니다.

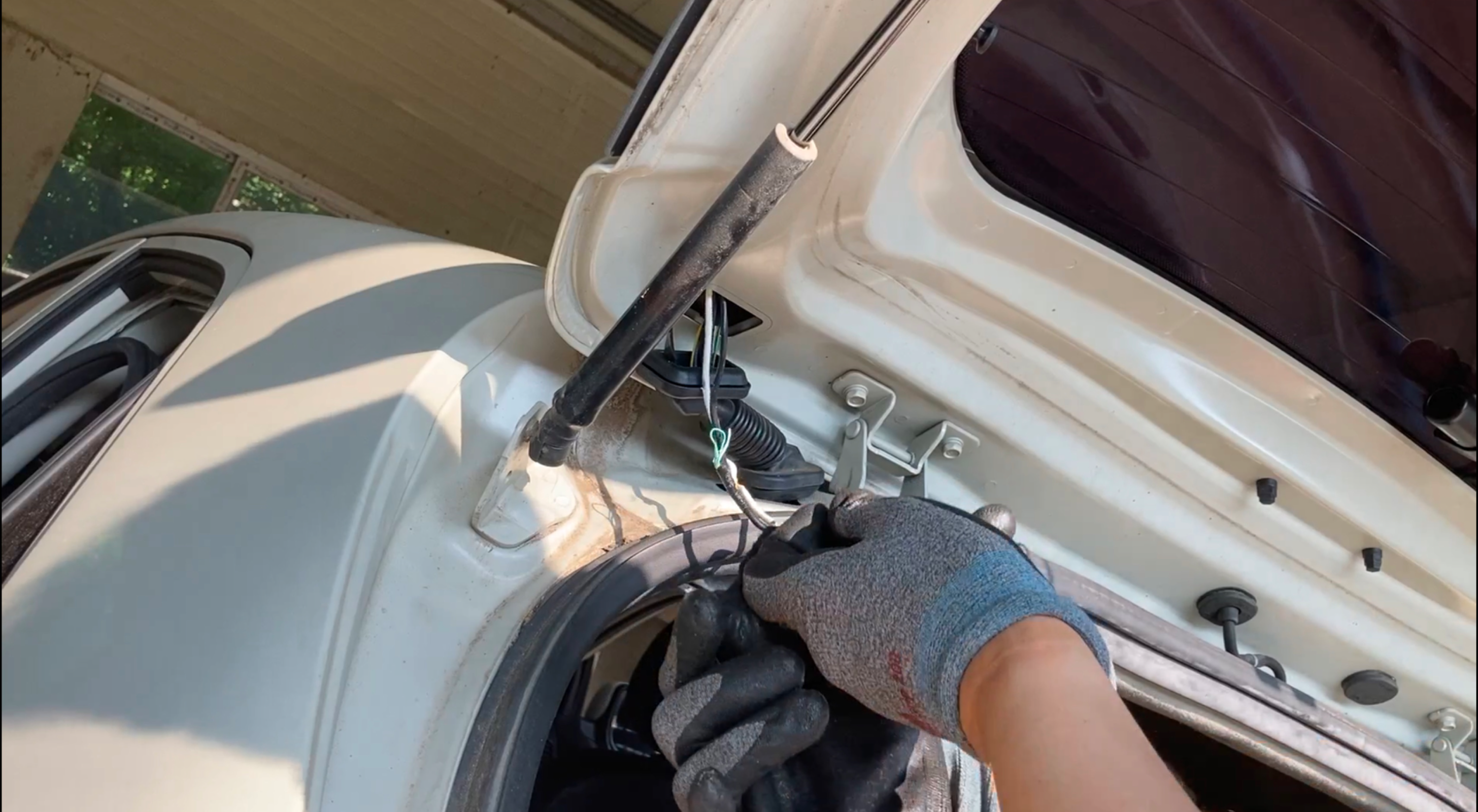

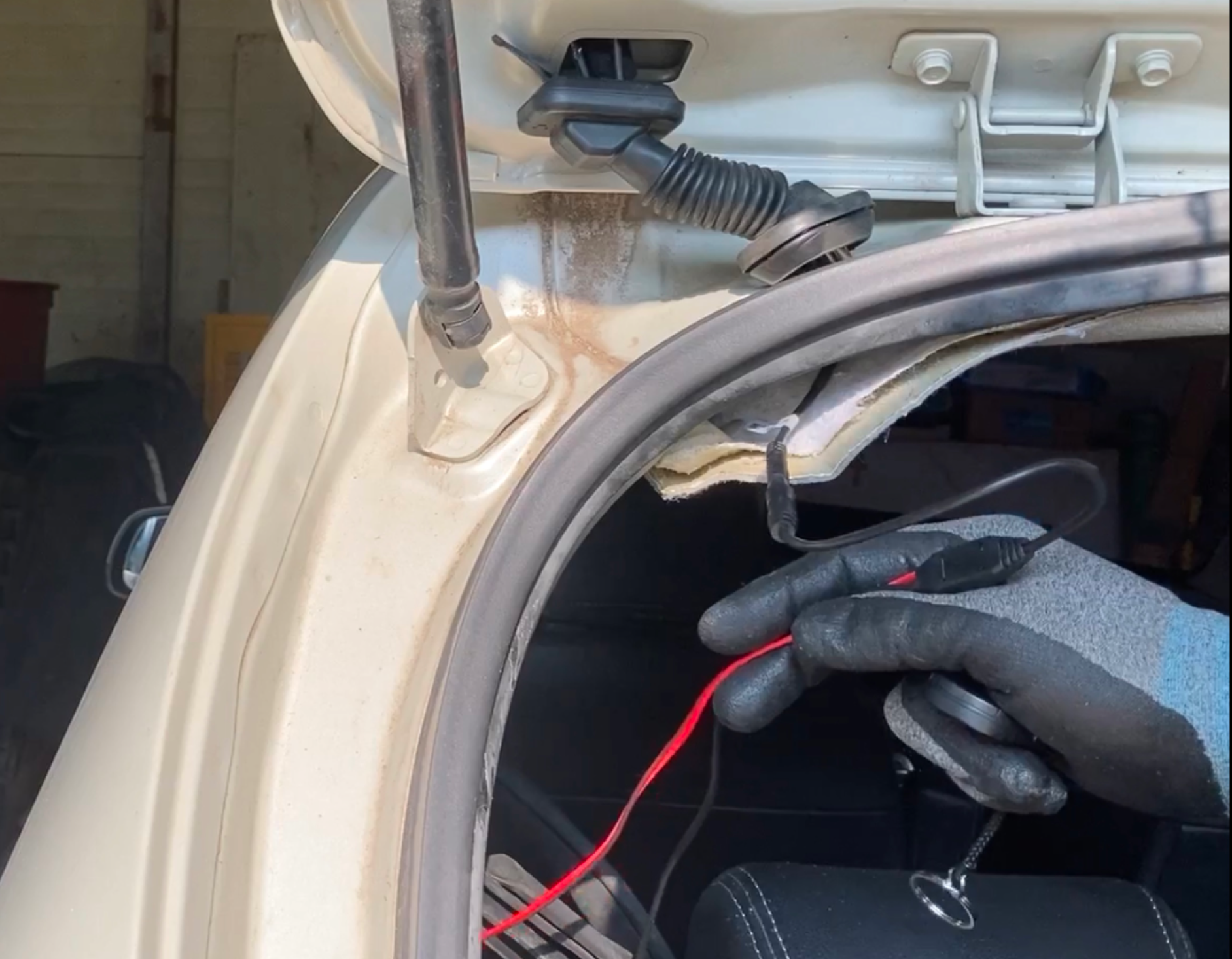

트렁크 엠블럼에서 트렁크 안쪽을 통해 주름관까지 옷걸이 철사를 이용해 배선을 관통 시킵니다.

주름관 안으로 배선을 통과 시킵니다.





주름관을 관통한 선을 천장(루프)트림 안쪽으로 배선을 넣어줍니다.

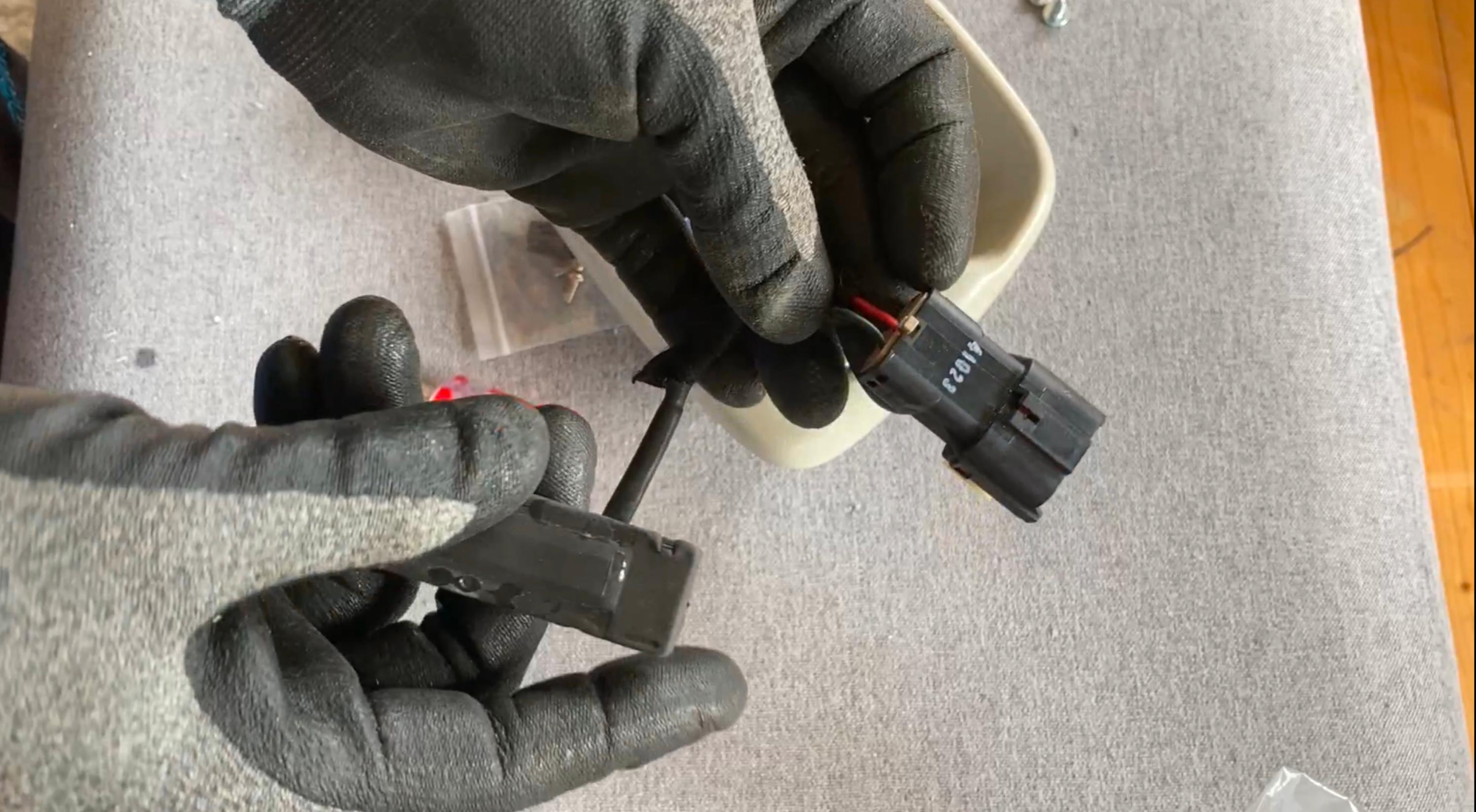

후방카메라 배선 커넥터와 2열 사이드 스커트에서 올라온 전원선 커넥터를 연결해 줍니다.





주름관을 조립해 줍니다.



후방 모니터로 갈 영상선은 천장 안쪽을 통해 C필러 부터 B필러, 운전석 A필러 상단 공간으로 넣어 줍니다.

운전석 A필러 트림 안쪽으로 넣어서 대시보드와 유리사이 공간으로 선을 넣어 마무리 합니다.

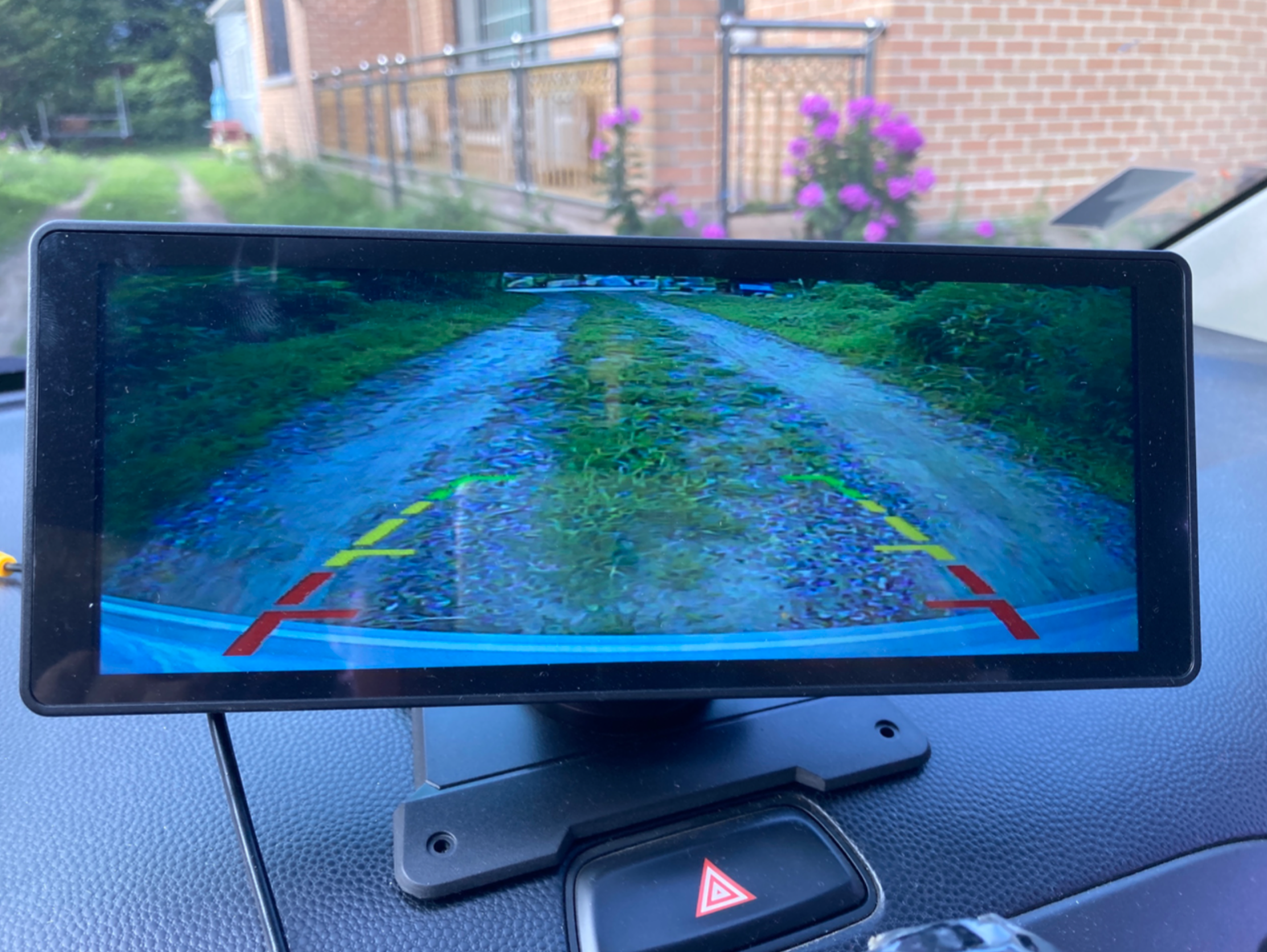

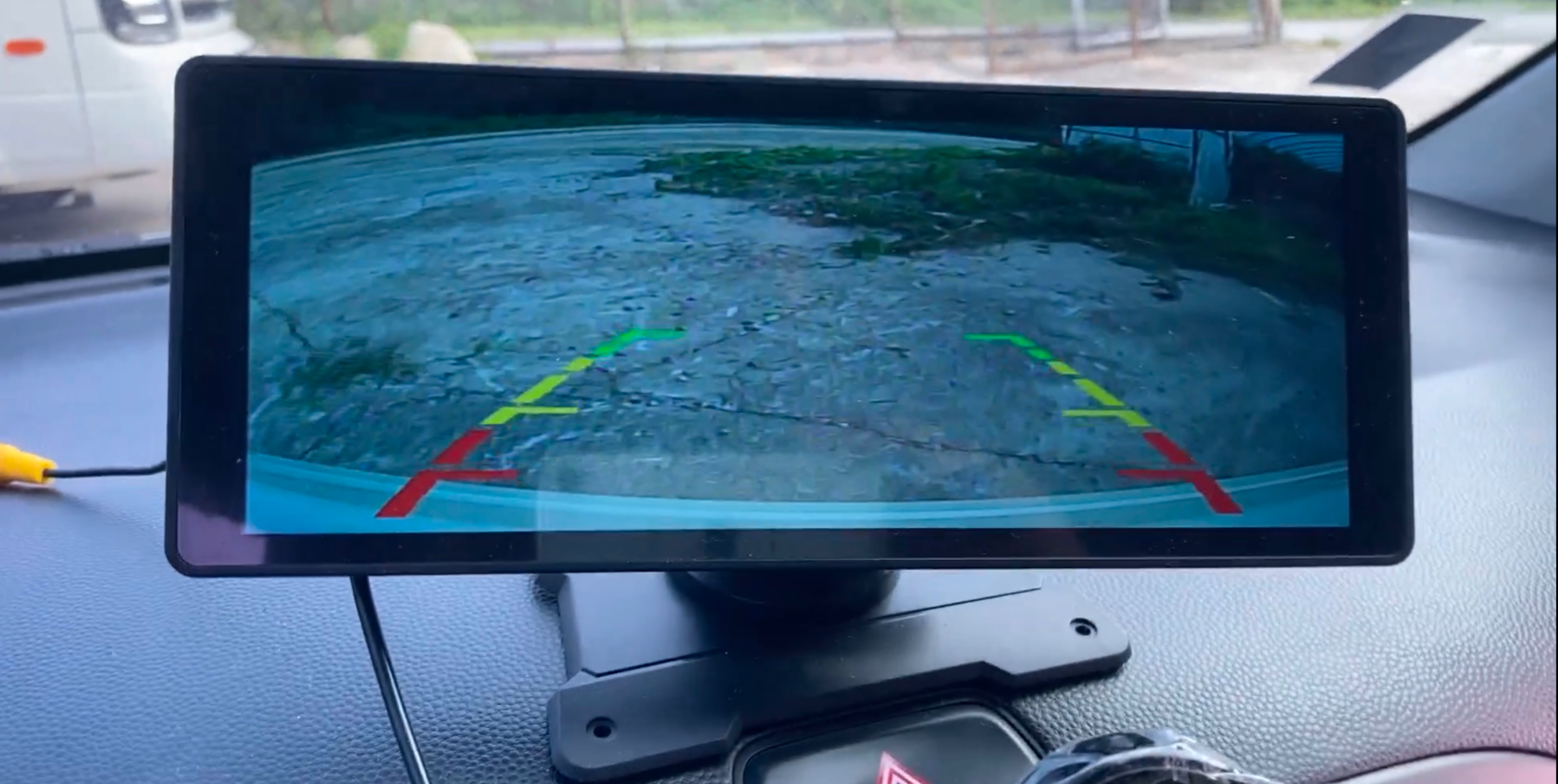

후방카메라 영상이 잘 나옵니다.





기아 올뉴모닝의 트렁크 버튼 스위치 교체와 후방카메라 설치 작업이 완료되었습니다. 감사합니다.
