디젤 연료 필터 교환하기 - QM5

차량은 QM5 디젤 (뉴QM5 RE, 2012년식) 입니다.

작년 겨울, 아주 추운날에 "운행중지 인젝션" 경고등이 몇 차례 점등된 적이 있었습니다.


디젤 연료필터 교체를 해야겠다고 생각했지만, 이후 경고등이 나타나지 않아 그대로 잊고 지냈습니다.

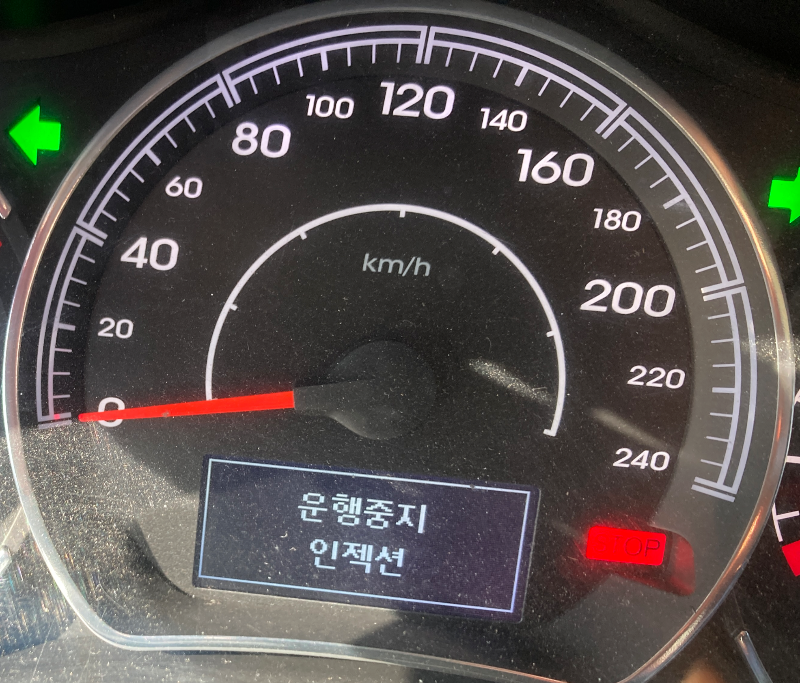

그런데 올겨울에도 동일하게 “운행중지 인젝션” 경고등이 몇 번 표시되었고, 이번에는 미루지 않고 디젤 연료필터 교체 작업을 진행하기로 했습니다.

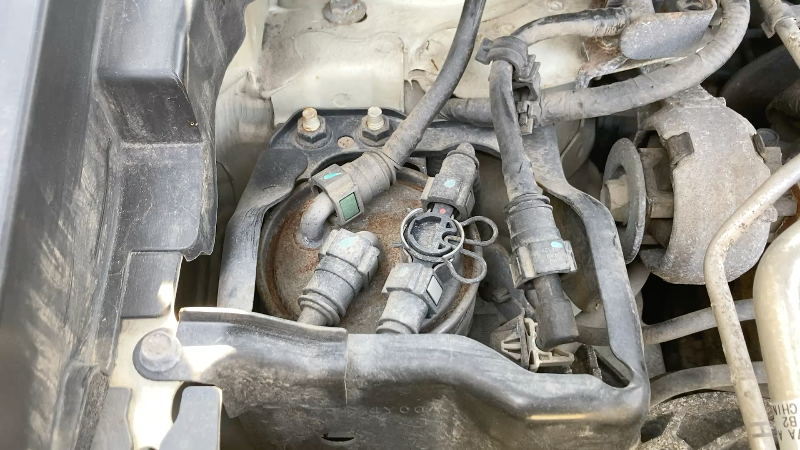

QM5 디젤연료필터는 아래 사진처럼 엔진룸 조수석방향에 위치해 있습니다.



작업 전 배터리 상태 확인 하시고 작업 하시기 바랍니다.
저의 경우 배터리 상태가 안좋아 겨울철에 힘겹게 시동이 걸리곤 했었는데, 필터교체 후 에어빼기를 위해 크랭킹 중 배터리가 방전되었습니다. 결국  배터리 충전기로 충전 후 다시 작업하느라 시간이 많이 걸렸습니다.

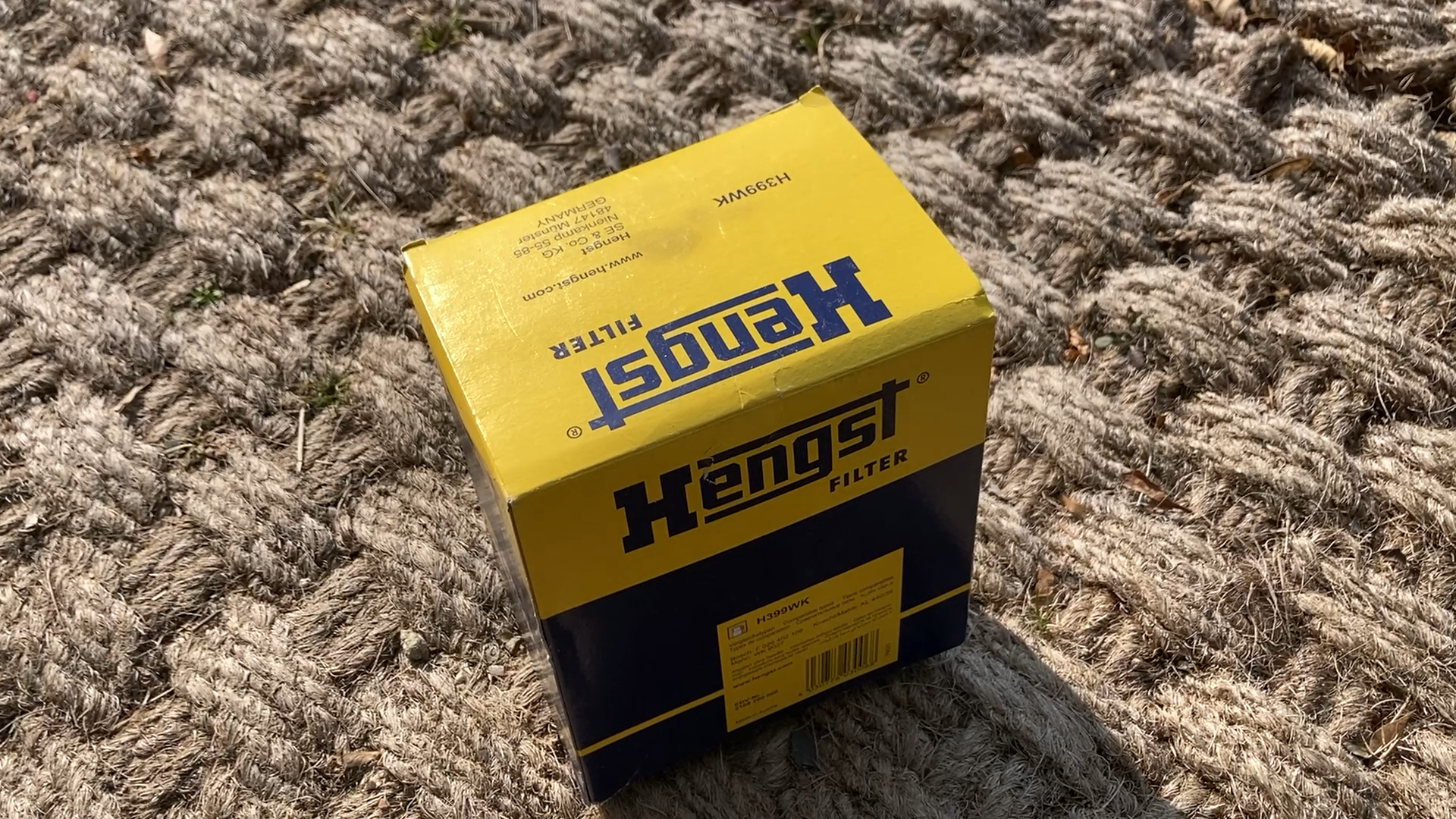

필요한 준비물들은 디젤연료필터(정품호환필터 약8만8천원), 수분 감지센서가 포함되어 있습니다.

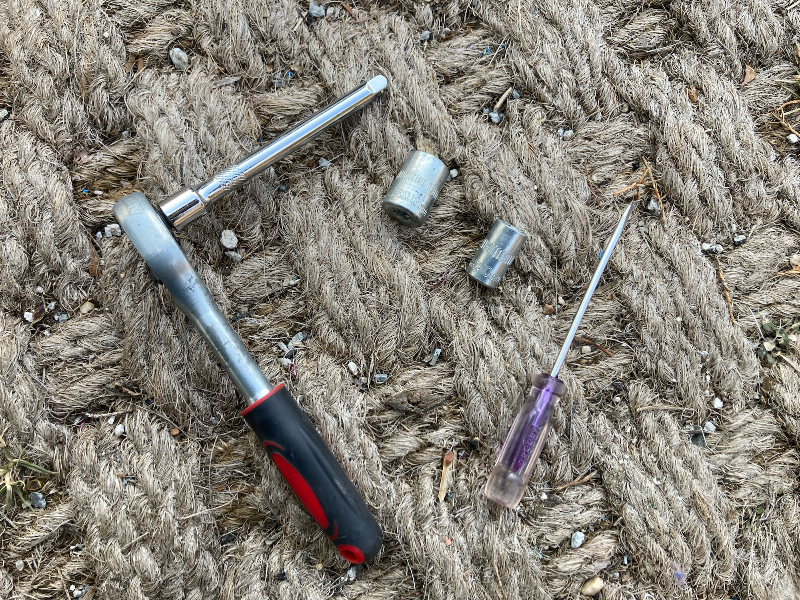

소켓렌치와 복스알 10mm, 13mm, 일자 드라이버 또는 송곳, 펜치, 걸레(연료 흘림 방지용) 가 필요 합니다.

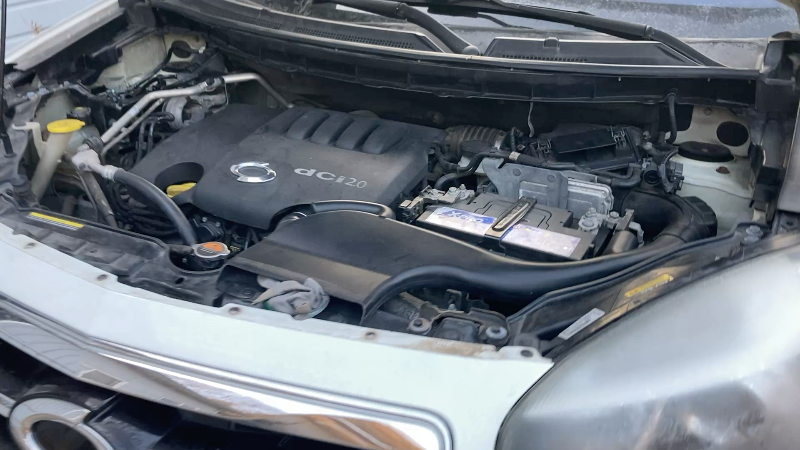

엔진 본넷을 열고 엔진 왼쪽 (조수석방향)에 위치한 연료필터를 확인합니다.
작업 중 디젤 연료가 흘러나올 수 있으므로, 걸레를 미리 받쳐 오염을 방지해 줍니다.

먼저 연료필터를 감싸고 있는 네모난 브라켓(연료 필터 프로텍터)의 고정 볼트를 풀어 줍니다.

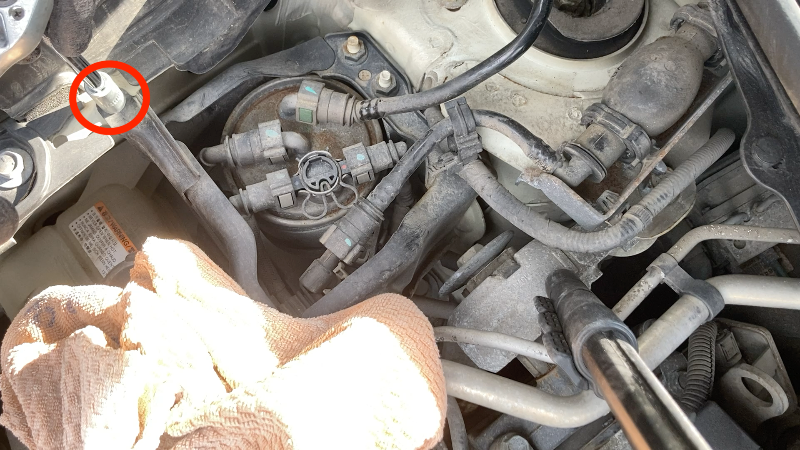

휀더쪽 고정볼트를 10mm로 풀어 줍니다.


나머지 2개 고정 볼트를 13mm로 풀어 줍니다.



네모난 브라켓(연료 필터 프로텍터)과 연료필터를 분리하려면 밸브들을 분리해줘야 합니다.
분리 전 밸브 연결 위치를 꼭 기억 하고 밸브를 분리해 줍니다.

밸브를 분리할 때 연료가 흐를 수 있습니다. 걸레로 잘 받춰 줍니다.



네모난 버튼 처럼 생긴 부분을 양쪽에서 눌러주면 밸브가 분리됩니다.



연료필터를 감싸고 있는 안쪽 브라켓(연료필터마운팅브라켓)이 밸브에 고정핀으로 연결되어 있습니다.

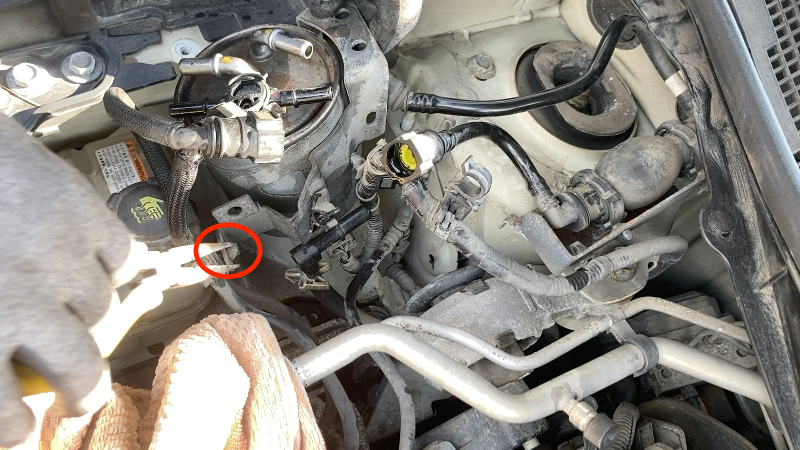

고정핀을 펜치 등으로 눌러 분리해 줍니다.

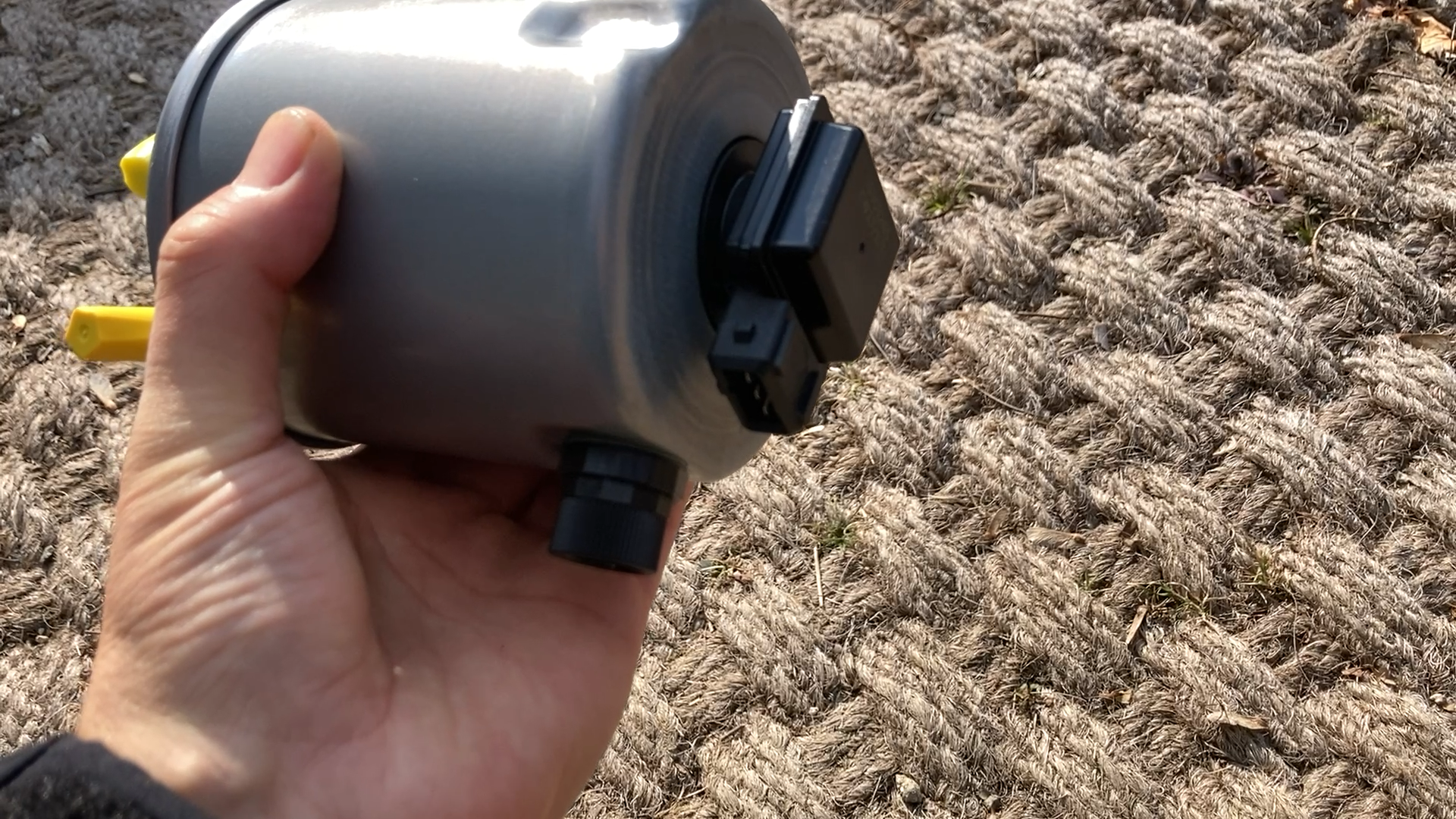

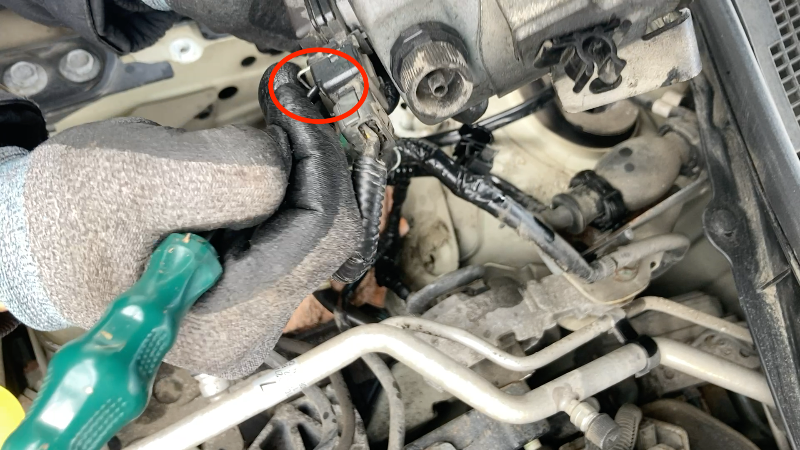

필터 하단에 수분감지센서와 커넥터로 연결 되어 있습니다. 커넥터를 분리하려면 송곳이나 드라이버 등으로 고정핀을 제거 해야 커넥터가 분리가 됩니다. 커넥터 분리시 필터가 기울어 지면서 연료가 흐를 수 있습니다. 주의하시길 바랍니다.

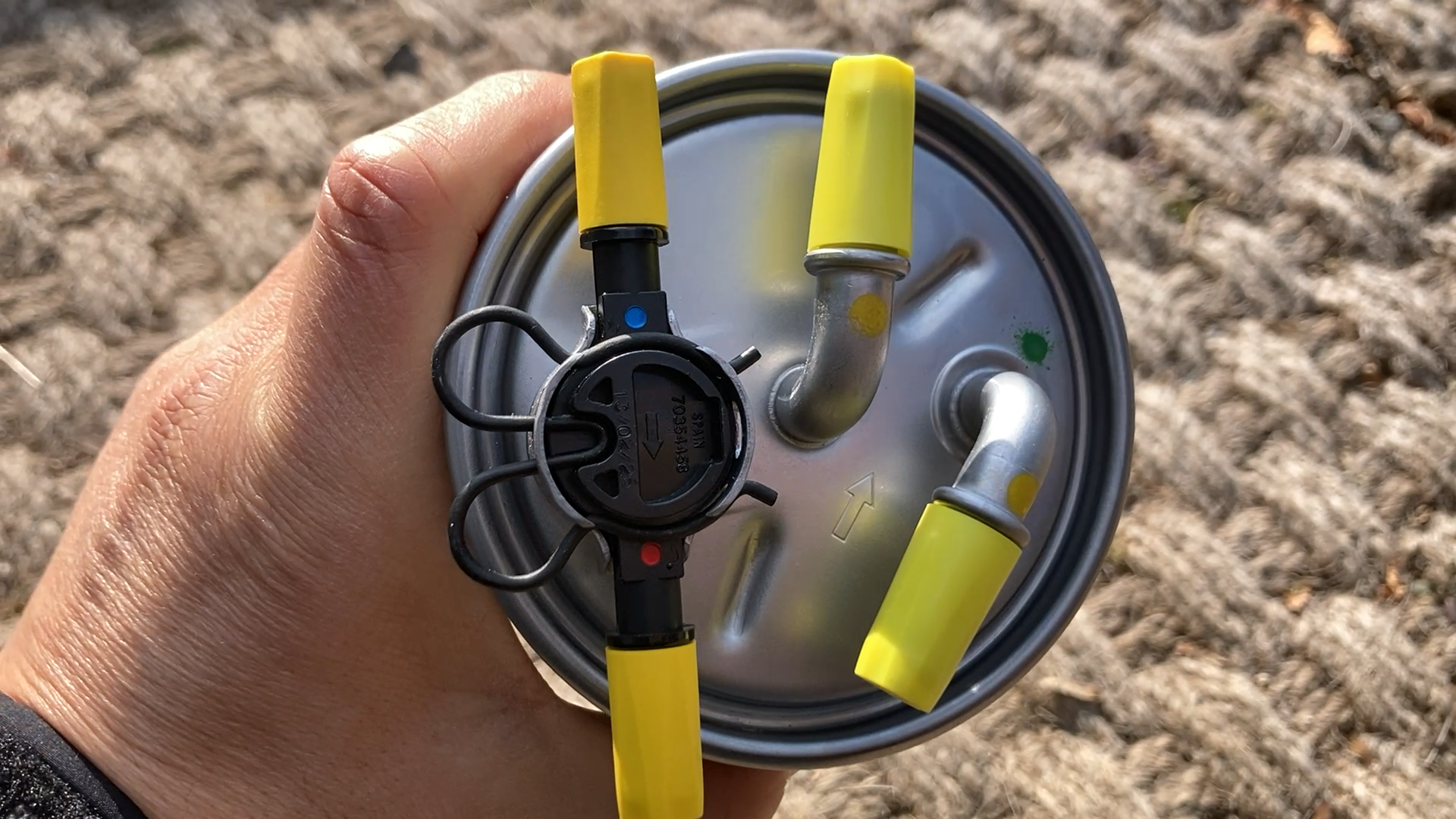

안쪽 브라켓을 분리해서 신품 연료필터에 결합 해줍니다.



조립은 분해의 역순
수분감지센서 커넥터 연결하고 고정핀 결합해주고, 브라켓 고정 후 밸브를 모두 연결 해 줍니다.




검은색 공처럼 생긴 프라이밍 펌프를 5~10회 정도 눌러, 신품 디젤연료필터에 연료를 공급하며 에어빼기를 진행합니다.
그 후 시동이 걸릴때 까지 엔진 크랭킹을 해 줍니다.



작업 전 배터리 상태 확인 하시고 작업 하시기 바랍니다.
저의 경우 배터리 상태가 안좋아서 겨울에 힘겹게 시동이 걸리곤 했었는데, 필터교체 후 에어빼기를 위해 크랭킹 중 방전이 났습니다. 그래서 배터리 충전기로 충전하고 다시 시도하느라 시간이 많이 걸렸습니다.



몇번의 크랭킹 후
시동은 정상적으로  잘 걸렸고 운행중 경고등도 발생하지 않았습니다.
디젤연료필터는 문제 발생 전이라도 주기적으로 교환해 주는 것이 좋다고 하네요.
QM5 디젤 차량을 운행 중이신 분들께 참고가 되었으면 합니다.

지금까지 QM5 디젤차량연료필터 교체 작업이었습니다.
감사합니다.




*오랬동안 교체안한 연료필터 안쪽 상태가 어떤지 궁금 하네요.
분해해서 확인해 볼까 합니다.
