옛날 TV는 진짜 전자빔으로 화면을 그렸다

옛날 TV는 진짜 화면을 ‘직접 그렸다’?

브라운관 TV  작동 원리를 알아 봅니다.



요즘 OLED TV에 익숙한 세대라면 믿기 어렵겠지만,

옛날 브라운관 TV는 실제로 화면을 전자빔으로 직접 그리는 방식이었습니다.

지금처럼 얇은 패널도 없었고, TV 뒤에는 거대한 진공관과 전자총이 들어 있었죠.

특히 놀라운 점은:
공중으로 날아오는 방송 전파를 받아 TV 내부에서 실시간으로 화면을 다시 만들어냈다는 것 입니다.



당시 기술로는 엄청난 혁신이었죠.
그 당시 TV는 단순히 화면만 보여주는 기계가 아니라, 공중으로 날아오는 방송 전파를 받아 전자빔으로 직접 화면을 그리는 장치였죠.



쉽게 말하면:

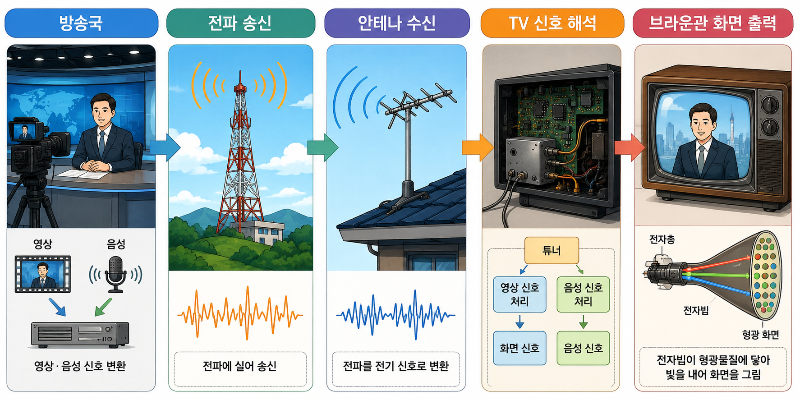

방송국 → 전파 송신 → 안테나 수신 → TV 신호 해석 → 브라운관 화면 출력

과정으로 작동했습니다.









1. 방송국은 영상을 ‘전기 신호’로 바꿨다



먼저 방송국에서는:

• 카메라로 영상 촬영
• 마이크로 소리 녹음

을 합니다.



그리고 이를 전기 신호로 바꿉니다.

예를 들면:

• 밝은 장면 = 강한 전기 신호
• 어두운 장면 = 약한 전기 신호
• 소리 크기 = 전기 신호 변화

처럼 변환됐습니다.







2. 방송국 송신탑이 전국으로 전파를 뿌렸다



영상·음성 신호는 그대로 멀리 보내기 어렵기 때문에 고주파 전파에 정보를 실어 보냈습니다.

이 과정을 변조(Modulation)라고 합니다.

그리고 거대한 송신탑 안테나가 전파를 공중으로 뿌렸습니다.



예전에는:

• NTSC
• PAL
• SECAM

같은 아날로그 방송 규격이 사용됐습니다.







3. 집 안테나는 공중의 전파를 잡아냈다



집 지붕 위 안테나는 공중의 전파를 받아 전기 신호로 변환합니다.

그리고 TV 내부 튜너(Tuner)가 원하는 채널 주파수만 선택합니다.

예전 TV에서 채널을 돌리면 실제로 다른 주파수를 맞추는 방식이었습니다.





4. TV 내부 회로가 영상과 소리를 분리한다



수신된 신호 안에는:

• 영상 정보
• 음성 정보

가 함께 들어 있습니다.



TV 회로는 이를 분리해:

• 영상은 화면 출력
• 소리는 스피커 출력

으로 처리했습니다.







5. 브라운관 안에는 ‘전자총’이 있었다



CRT는 Cathode Ray Tube(음극선관) 방식입니다.

브라운관 내부는 거의 진공 상태이며, 뒤쪽에는 전자총(Electron Gun)이 있습니다.

전자총은 아주 빠른 전자빔을 만들어 화면 쪽으로 발사합니다.



쉽게 말하면:

전자를 발사하는 작은 기관총 같은 원리입니다.



crt원리





6. 전자빔이 화면을 직접 그렸다



브라운관 화면 안쪽에는 형광물질이 칠해져 있습니다.

전자빔이 여기에 닿으면 빛이 발생합니다.



즉:

전자빔 → 형광물질 충돌 → 빛 발생

원리입니다.





7. TV는 화면 전체를 초당 수십 번 다시 그렸다



전자빔은 화면 한 곳만 비추는 게 아니라, 왼쪽에서 오른쪽으로, 위에서 아래로 엄청 빠르게 이동합니다.

이를 주사(Scanning)라고 합니다.

이 과정을 초당 수십 번 반복해 영상이 만들어졌습니다.







8. 그런데 왜 자연스럽게 움직여 보였을까?



사실 CRT TV는 정지 이미지를 빠르게 반복 출력하는 방식입니다.

하지만 사람 눈은:

• 초당 30장
• 초당 60장

이상 빠르게 바뀌면 자연스러운 움직임으로 인식합니다.





9. 컬러 TV는 RGB 3색으로 색을 만들었다



컬러 브라운관은 아주 작은 RGB 형광점으로 구성됐습니다.

• 빨강(R)
• 초록(G)
• 파랑(B)

전자빔 세기를 조절해 다양한 색을 만들었습니다.

현재 OLED·LCD TV도 기본 색 원리는 비슷합니다.









10. 옛날 TV가 그렇게 무겁고 두꺼웠던 이유



전자빔이 이동할 공간이 필요했기 때문입니다.

그래서 내부에는:

• 긴 진공관
• 전자총
• 고전압 회로

가 들어갔고,
TV 뒤쪽이 길게 튀어나왔습니다.

예전 대형 TV는 혼자 들기 어려울 정도로 무거웠죠.





브라운관 TV 한 줄 정리

“공중의 방송 전파를 받아 전자빔으로 화면을 직접 그리는 방식”

이 바로 옛날 브라운관 TV의 핵심 원리였습니다.

지금 OLED·LCD TV와 비교하면 거대하고 오래된 기술처럼 보이지만,
현대 디스플레이 기술의 시작점이 된 매우 중요한 발명이었습니다.





지금까지 옛날 브라운관 TV  작동 원리를 알아 봤습니다.

감사합니다.
