sonoff basic r2 설치하기

와이파이를 이용한 스마트홈 스위치 sonoff(소노프) basic r2 설정 및 테스트를 해보려고 합니다.



sonoff 스마트스위치중 basic r2는 1회선 연결 용 입니다.



내용물은 다음과 같습니다.



설명서, 본체, 나사 가 들어있습니다.



십자 드라이버가 별도로 필요합니다. basic r2의 전선 고정 나사의 크기가 작아, 작은 나사를 위한 드라이버가 필요합니다.

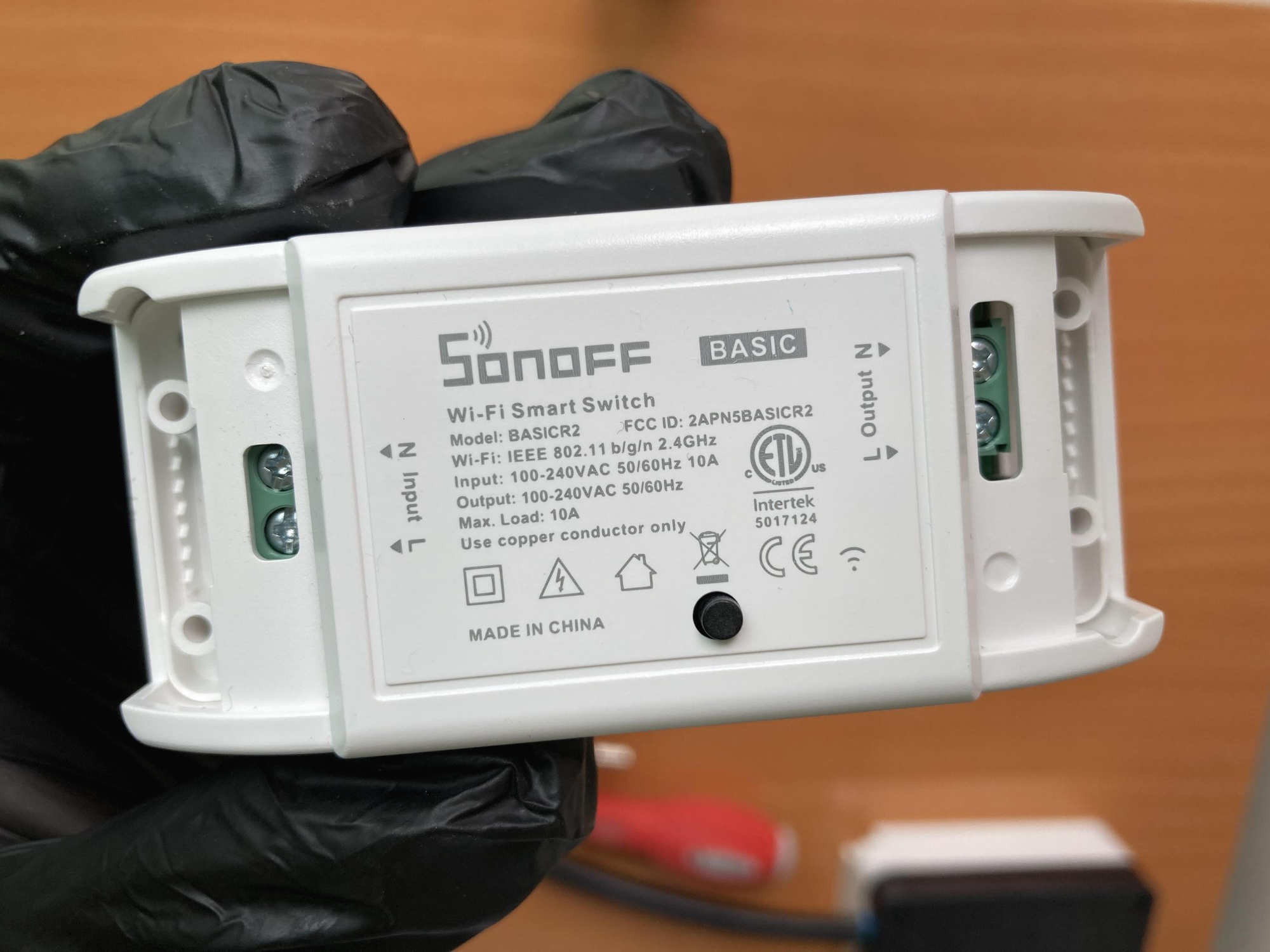

제품 본체 입니다. 왼쪽 input에는 200v(110v~220v)전기를 전선으로 연결해 주고, 오른쪽 output에는 사용할 기기를 전선으로 연결해줍니다.



기기를 연결하기 전에 테스트하기 쉽도록 콘센트와 플러그를 만들었습니다.

input에는 플러그 선을 연결해주고, output에는 콘센트 선을 연결해 주면 됩니다.

먼저 나사들을 조금 풀어준 후 선을 넣어주고, 다시 조여 주면 됩니다.

구멍 크기가 작은 편이라 선이 너무 두꺼우면 안 들아갈 수 있습니다. 그리고 두선의 간격이 좁아서 합선에 주의하시고 작업 하셔야 합니다.



가지고 있던 전기선이 단선(구리선 한가닥)이 아니고, 연선(구리선이 여러가닥)이어서 혹시 합선이 되지 않을 까해서 한쪽 선에는 전기테이프로 감아 줬습니다.

스마트폰에 등록 및 연결을 위해서는 전기를 연결해 줘야 합니다. 전기를 연결해주면 검은색 버튼옆에 파랑색불이 깜박입니다.



이제 어플을 설치해 줘야합니다.

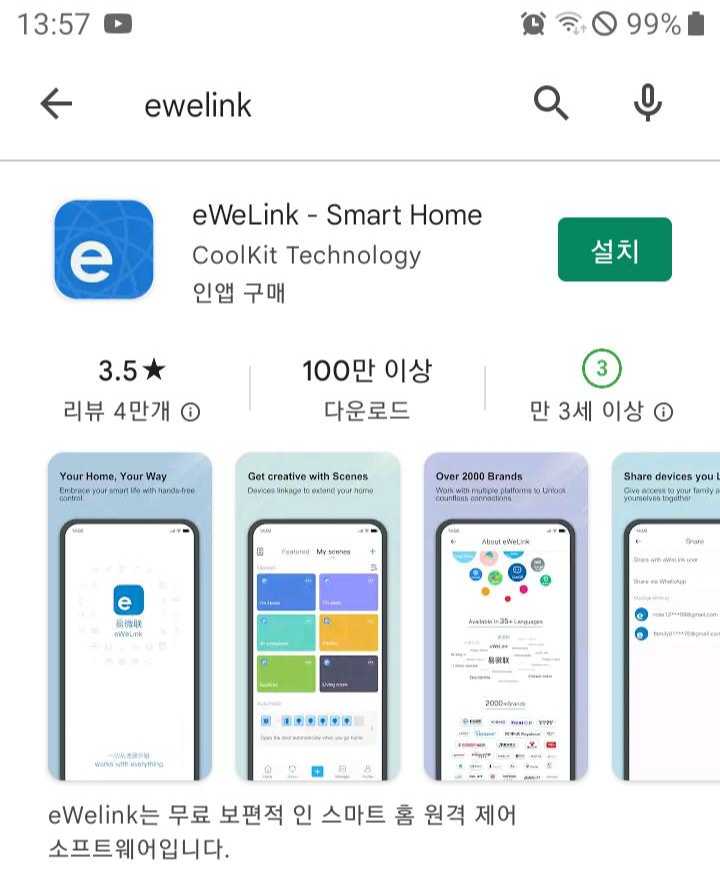

구글스토어에서 "ewlink"로 검색해서 eWeLink - Smart Home 이라는 어플을 설치해 줍니다.

어플을 실행합니다.

처음 설치시 이용약관및 개인정보 보호정책 동의 여부를 물어봅니다. "Agree"를 누르면 다음화면으로 이동합니다.



로그인 화면이 나오고 아이디가 없다면 "새로운 계정 만들기"를 눌러 사용자등록 화면으로 이동합니다.

국가는 "Korea"로 선택하고 다음을 눌러 줍니다.

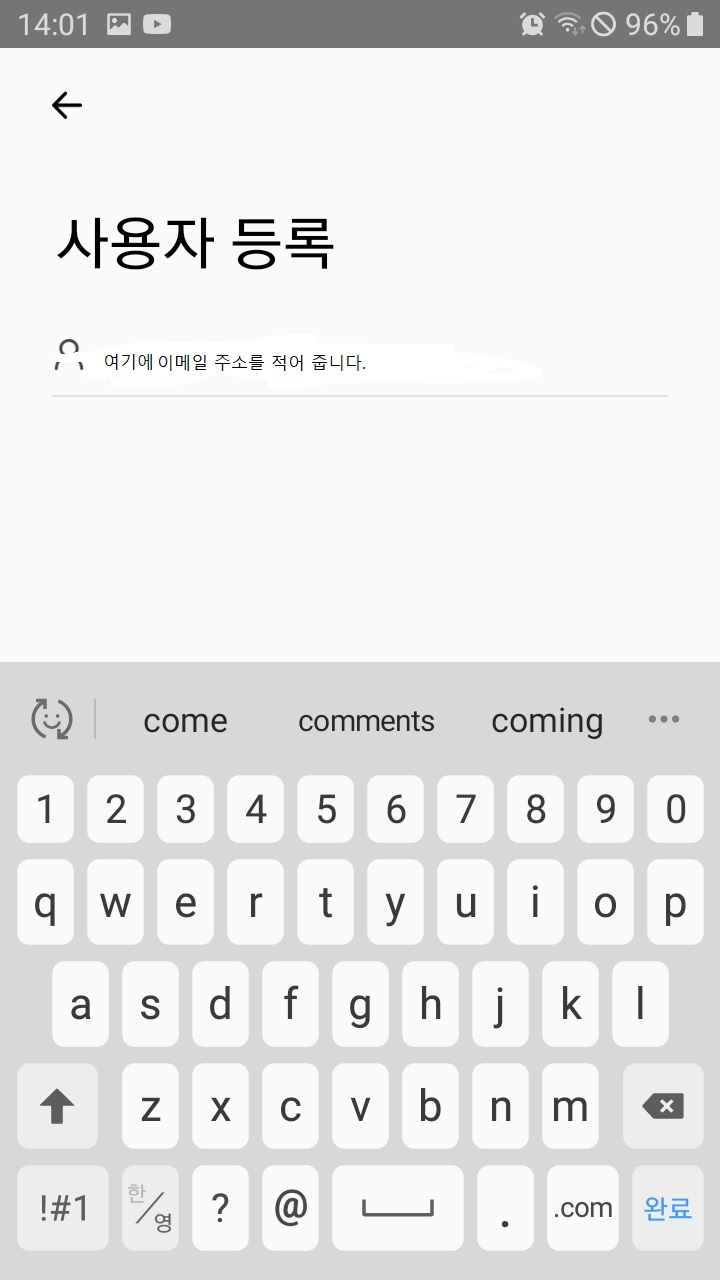

사용하는 이메일을 입력합니다.

아래에 "인증코드" 버튼을 눌러 줍니다.

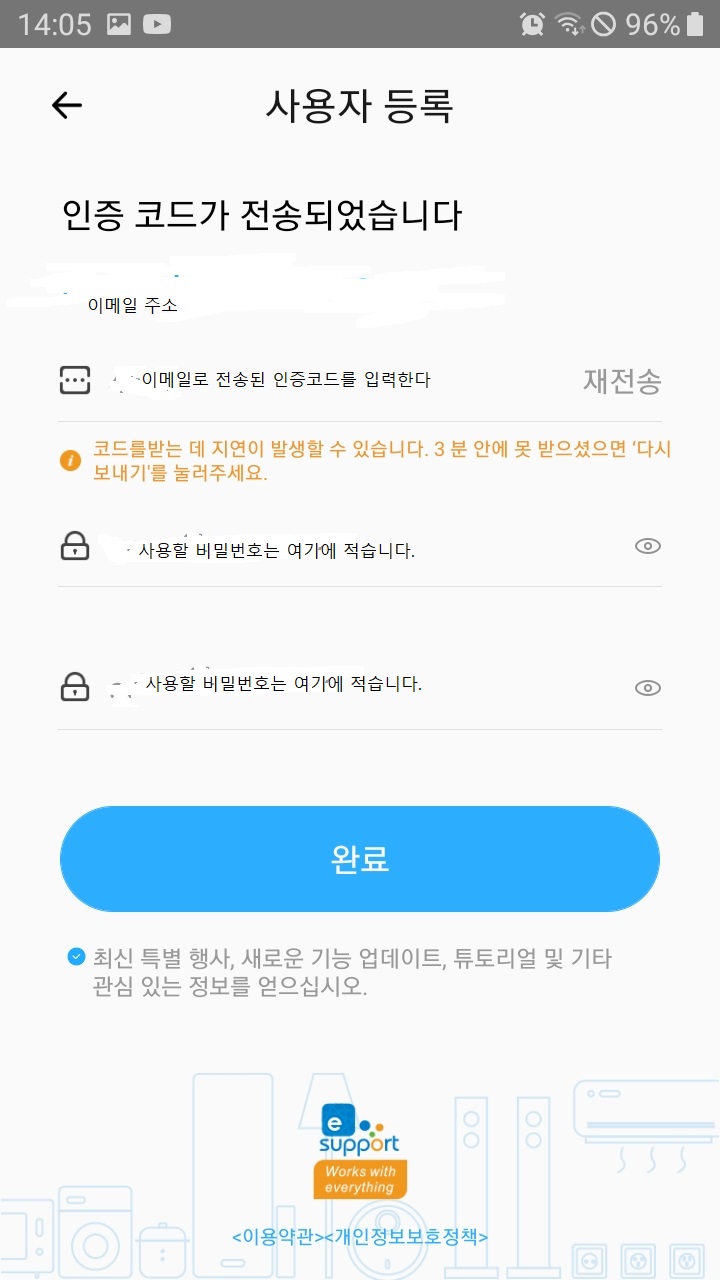

이메일로 전송된 인증코드를 입력하고 사용할 비밀번호를 입력해주고 완료를 누르면 등록이 완료 됩니다.

사용자 계정 등록이 완료 되면 "추가"버튼을 눌러서 basic r2를 기기 등록을 시작 합니다.

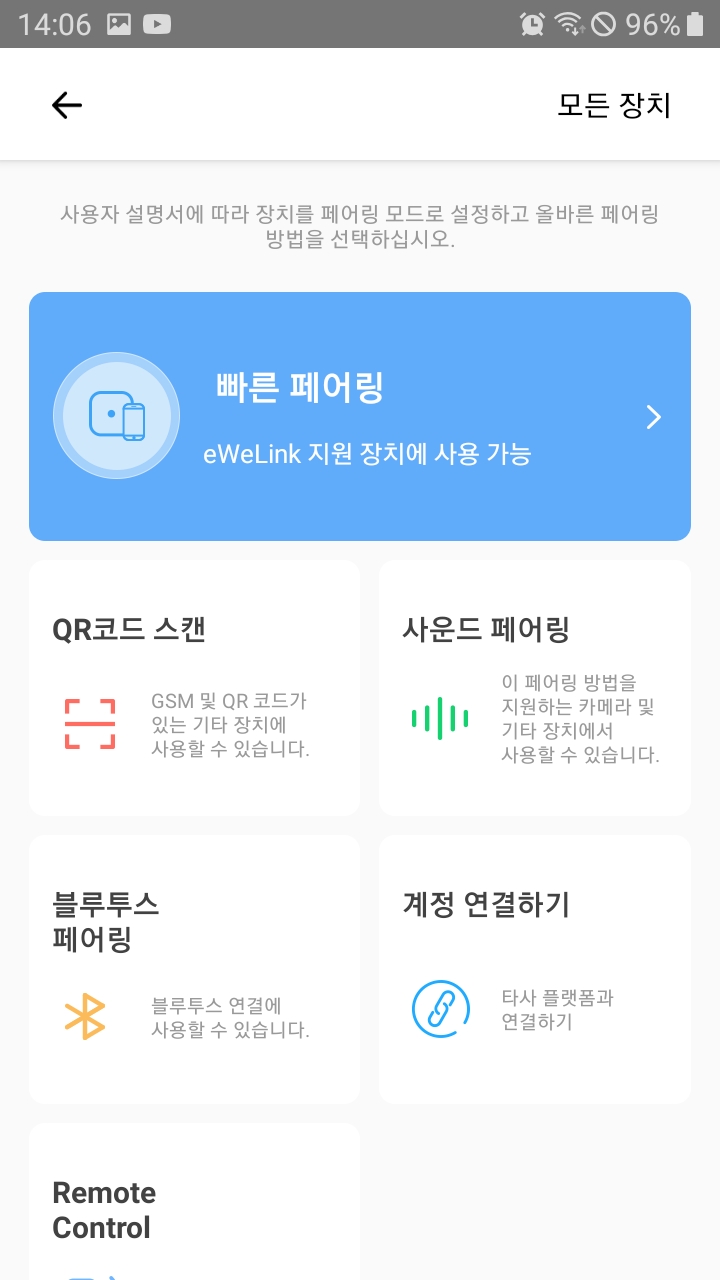

화면에서 "빠른 페어링"을 눌러 줍니다.



기기 추가를 눌러 줍니다.

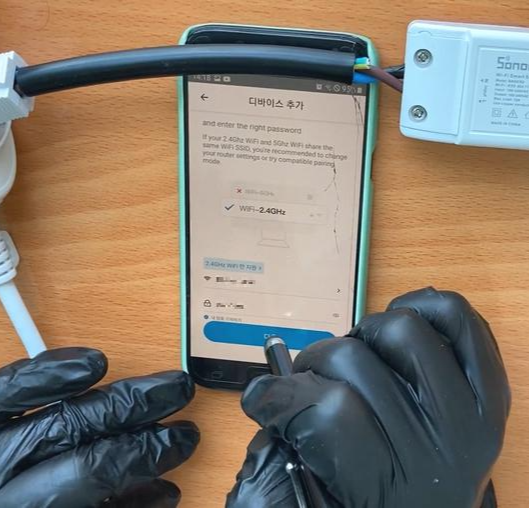

와이파이는 5ghz가 아닌 와이파이(2.4ghz)로 연결해야 합니다.

사용가능 한 와이파이 ssid(와이파이 이름)을 선택 해주고,





비번을 입력해 준 후 다음을 눌러 줍니다.

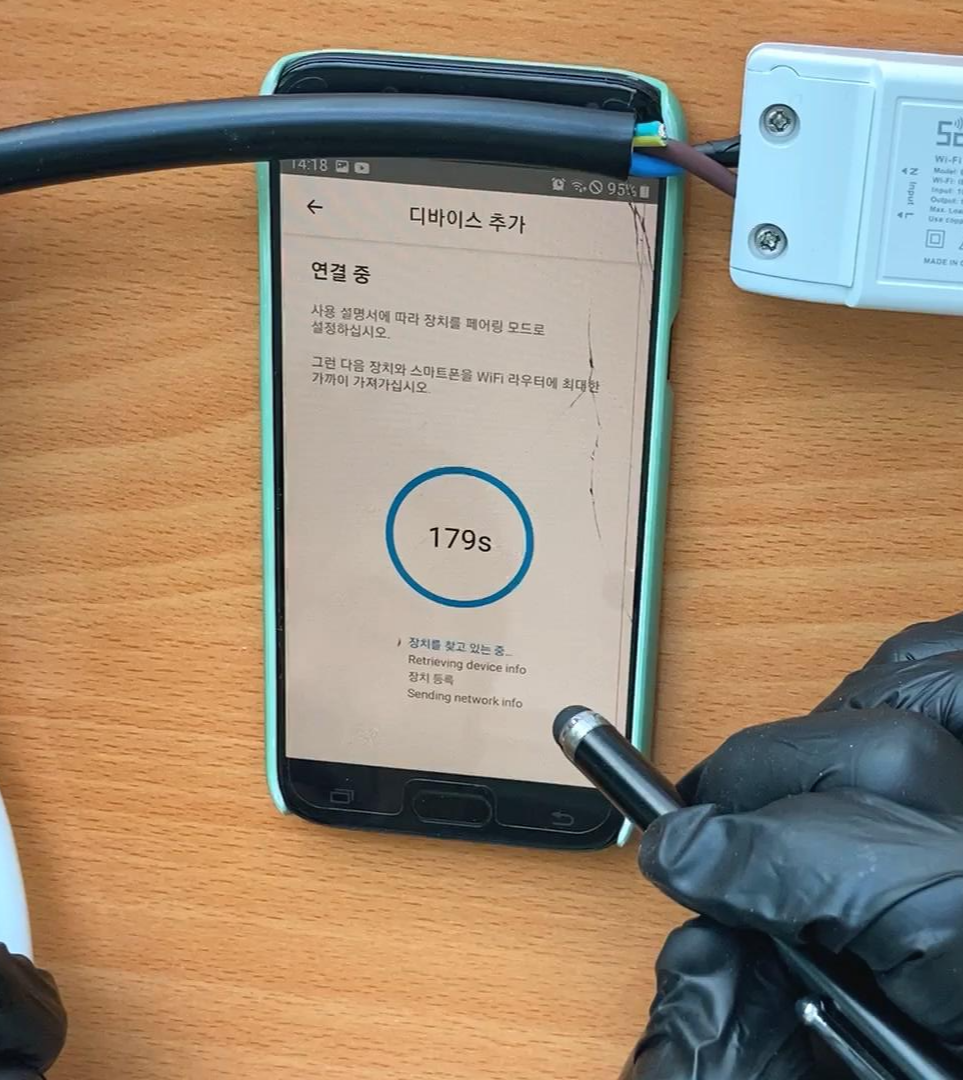

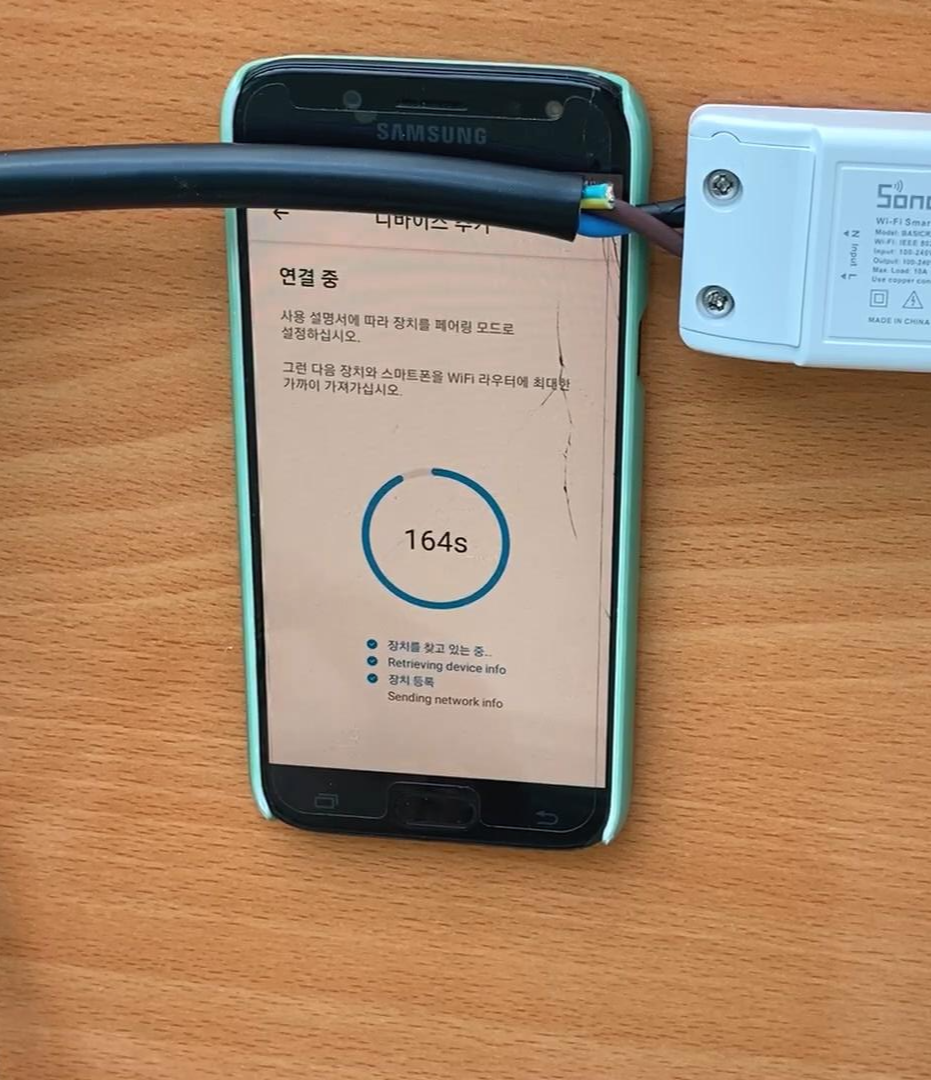

이제 페어링을 하고 등록 과정이 진행됩니다.



페어링을 실패 하는 경우가 있습니다. 이런 경우 검은색 버튼을 5초정도 눌러 주면 페어링이 정상적으로 진행 되고 등록이 완료 됩니다.

만약 그래도 실패하는 경우 스마트폰의 와이파이를 끄고 다시 켜준 후 디바이스를 추가하면 정상 적으로 등록이 됩니다.



등록이 완료되고 "장치가 추가되었습니다" 화면이 나오면 정상적으로 등록이 된 것입니다.



등록한 디바이스를 선택한 후 작동해 봅니다.

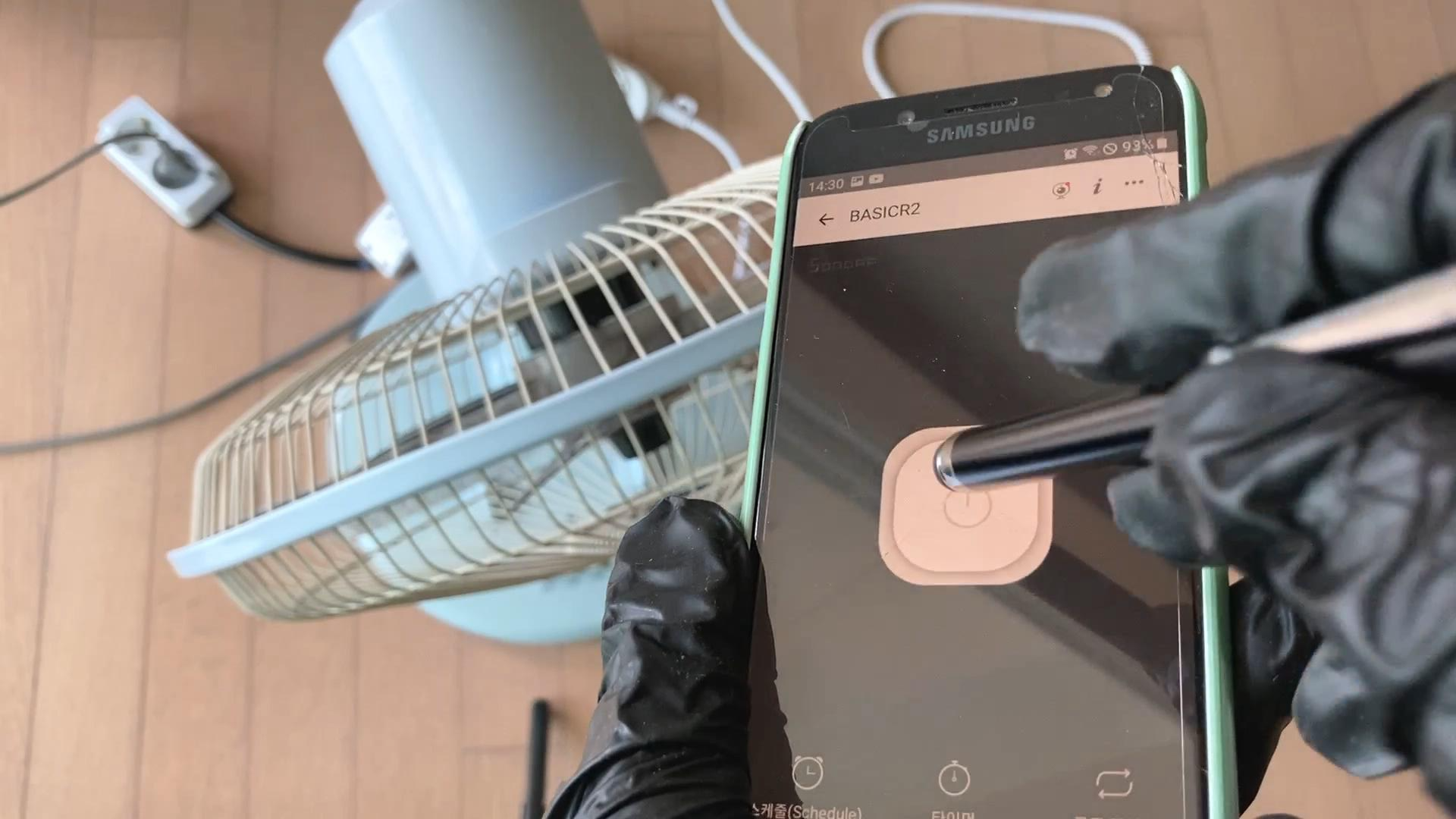

선풍기를 콘센트에 연결해서 테스트 해보겠습니다.

전원 버튼 모양의 아이콘이 나옵니다. 꺼진 상태 입니다.

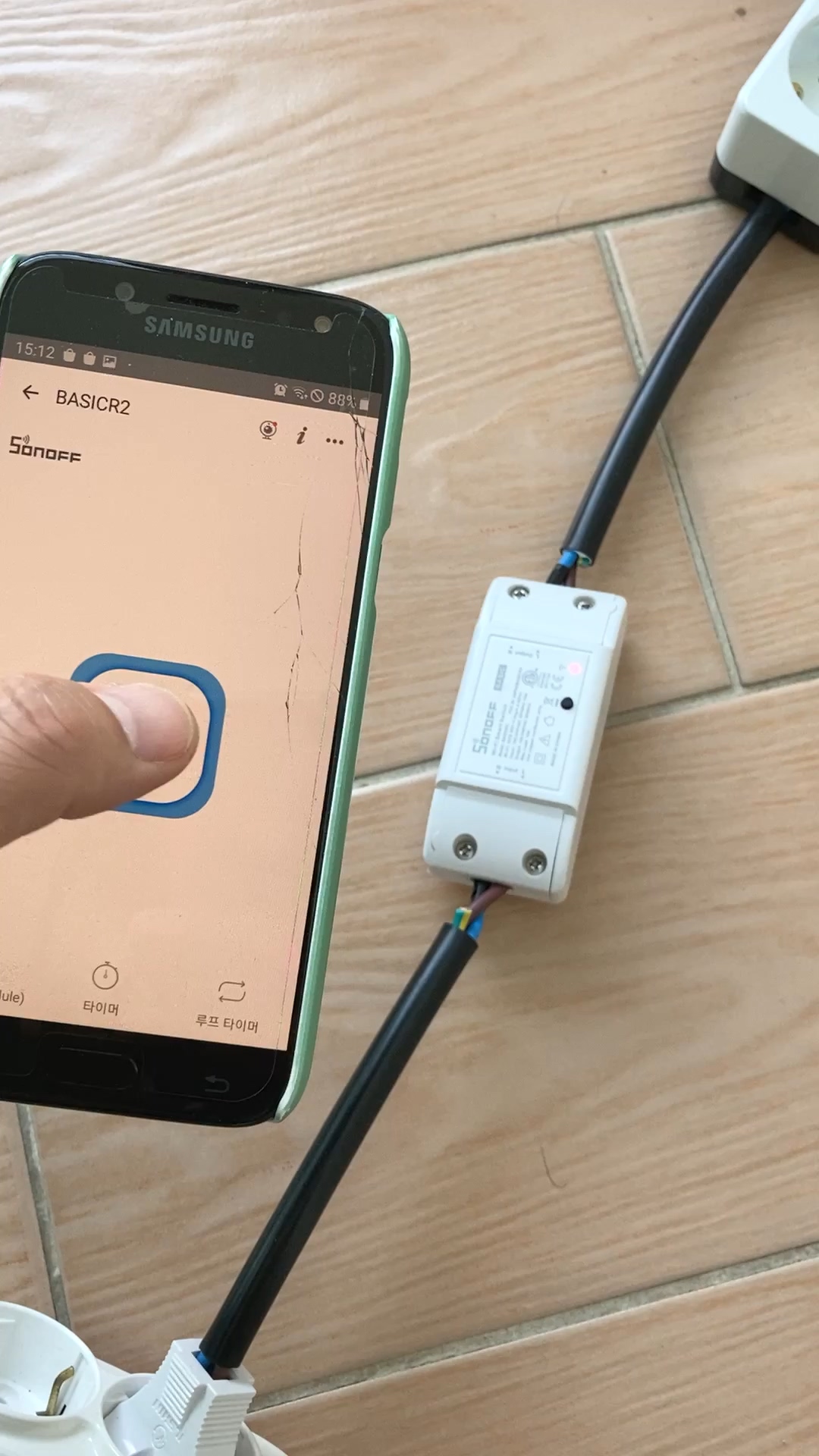

어플에서 전원모양 버튼을 누르면 basic r2의 붉은 색 불이 켜집니다.



버튼을 누르면 선풍기가 작동 합니다. 여기서 다시 누르면 꺼집니다.



아주 잘되네요.



sonoff는 벽이나 천정에 고정된 조명이나 수도, 가스 밸브 조정 등 장치에 직접 전선으로 연결해서 제어해야 하는 경우에 사용하면 좋을 것 같네요,



이상 sonoff basic r2 wif smart switch 설치였습니다.



구글홈에 연결해서도 동일하게 제어가 가능 합니다. 구글 어시스턴스로 음성을 통한 제어 역시 가능 합니다. 방법은 아래 링크를 클릭하면 내용을 보실 수 있습니다.



sonoff basic r2 구글홈 연결하기 바로가기
